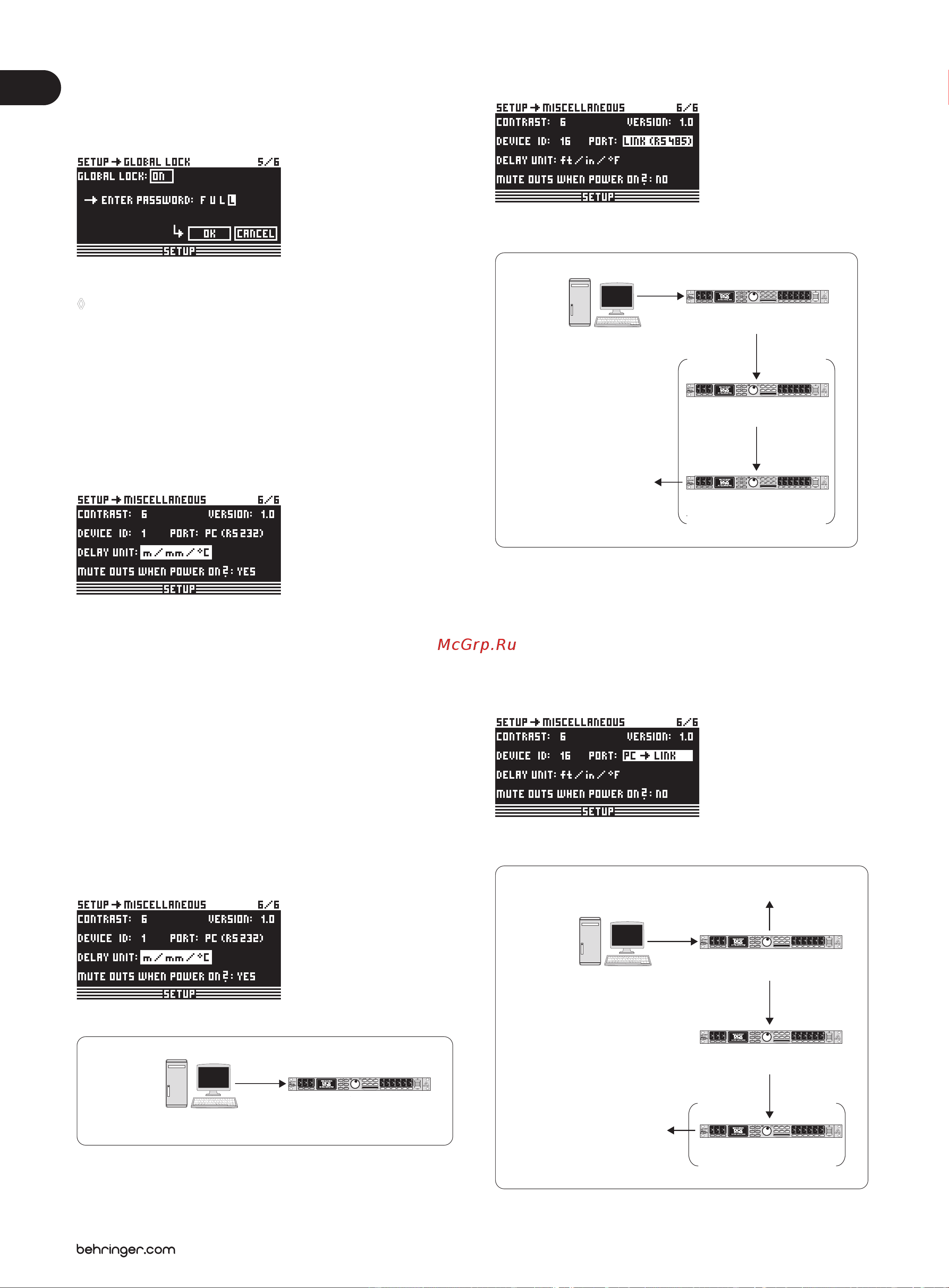

Behringer ULTRA-DRIVE PRO DCX2496 [12/36] Разное
![Behringer ULTRA-DRIVE PRO DCX2496 [12/36] Разное](/views2/2008532/page12/bgc.png)
ПК (RS-232) =
12
◊
4.2.6
RS-232
DCX2496
DEVICE ID: 1
2.
(RS-485) =
RS-485
RS-485
RS-485
DEVICE ID: 1
DCX2496
DCX2496
DCX2496
DEVICE ID: 2
DEVICE ID: 3
3.
RS-232
RS-232
RS-232
DEVICE ID: 1
DEVICE ID: 2
DEVICE ID: 3
DCX2496
DCX2496
DCX2496
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
На этой странице меню SETUP вы можете включить функцию GLOBAL LOCK, ввести пароль,
а затем подтвердить его, нажав ОК. Теперь, если вы попытаетесь отредактировать
любой параметр, на дисплее появится сообщение с просьбой ввести ваш пароль.
Процесс осуществляется в том же порядке, что и для блокировки страницы PAGE LOCK.
Рис. 4.30: PC -> LINK mode
Рис. 4.29: Setup (настройка) Miscellaneous (разное)
Рис. 4.28: Режим связи по RS-485
Рис. 4.27: Setup (настройка) Miscellaneous (разное)
Рис. 4.26: Режим ПК (RS-232)
Рис. 4.24: Setup (настройка) Miscellaneous (разное)
Рис. 4.23: Setup (настройка) Global Lock (общая блокировка)
Активация PAGE LOCK и GLOBAL LOCK автоматически блокирует все
страницы меню вызова (RECALL) и сохранения (STORE) пресетов.
ПРЕДУПРЕЖДЕНИЕ: Если вы отключили общую блокировку с помощью ввода правильного
пароля, но у вас уже были заблокированы определённые страницы с помощью функции
PAGE LOCK, то эти страницы так и останутся недоступными для редактирования.
Вам необходимо разблокировать эти страницы в меню PAGE LOCK. Если вы хотите использовать
функцию общей блокировки GLOBAL LOCK, то мы советуем сначала разблокировать
все страницы в меню PAGE LOCK (UNLOCK ALL).
Разное
➠
➠
➠
➠
На этой странице в правом верхнем углу дисплея вы можете увидеть номер текущей версии
программного обеспечения вашего DCX2496 (например, VERSION: 1,0). Это просто сообщение
и его нельзя выбрать курсором. Кроме того в этом меню можно выполнить пять настроек
пользователя. Во-первых, вы можете настроить контрастность (CONTRAST) вашего дисплея
в соответствии с внешними условиями. Во-вторых, вы можете назначить идентификационный
номер устройства (DEVICE ID) для вашего DCX2496, что позволяет вам последовательно
соединять несколько устройств с помощью расположенного на задней панели устройства
сетевого интерфейса RS-485 (LINK A и B). Первое устройство подключается к компьютеру
либо через один из разъёмов LINK (RS-485), либо через интерфейс RS-232.
Параметром PORT можно задать три различных режима дистанционного управления с
помощью компьютера:
Рис. 4.25: Setup (настройка) Miscellaneous (разное)
➠
Используйте эти настройки, если вы хотите подключить к компьютеру только один DCX2496
через интерфейс RS-232. В этом режиме последовательное соединение устройств невозможно.
1.
ПК
PC (RS-232)
Порт
Режим LINK (RS-485)
Link (связь)
ПК
LINK (RS-485)
Порт
: LINK (RS-485)
Переключатель TERM: ON (ВКЛ)
Порт
: LINK (RS-485)
Порт
ПК -> LINK
Пожалуйста, используйте этот режим, когда несколько устройств ULTRADRIVE PRO соединяются
вместе по сетевому интерфейсу LINK A и В, и первое устройство подключается к
компьютеру по интерфейсу RS-485. Последнее устройство в цепи должно быть конечным
(должен быть включен переключатель TERM, находящийся на задней панели). В этой
конфигурации интерфейс RS-232 не используется.
Переключатель TERM:
ON (ВКЛ)
ПК -> LINK =
ПК
Порт
: PC -> LINK
: LINK (RS-485)
Порт
: LINK (RS-485)
Порт
Переключатель TERM: ON (ВКЛ)
Режим ПК (RS-232)
