21
6.3
In A
EUROLIVE B1520 PRO
EUROPOWER EP2000
2 3 4 5 6
In B In C
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
Двухполосная трехканальная схема (LCR/тройной биамп)

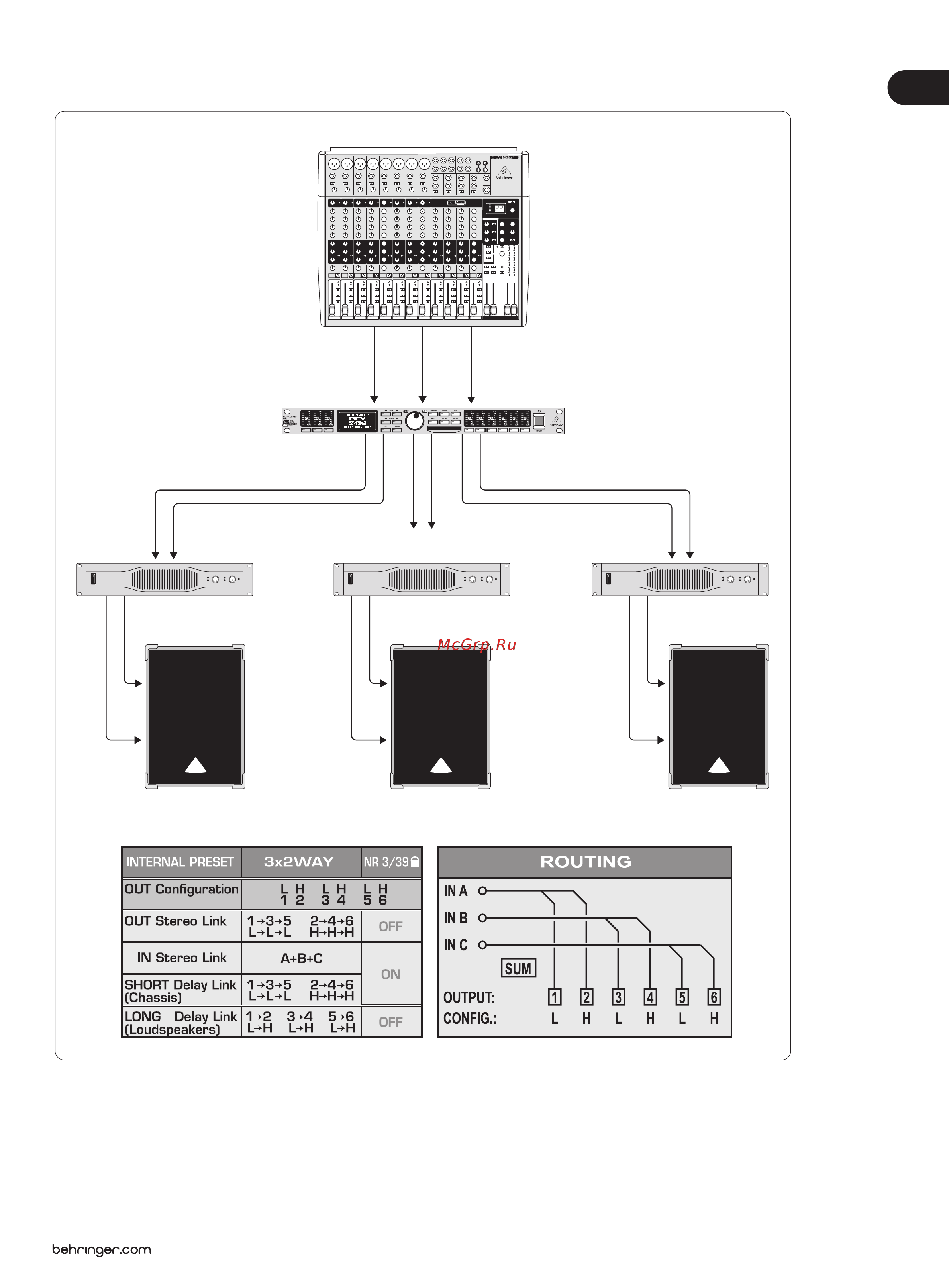

Рис. 6.3 Двухполосная трехканальная схема (LCR/тройной биамп)
Три двухполосных колонки получают сигнал с трёх входов. Такая схема используется для сценического мониторинга или в кинотеатрах, где, в большинстве случаев,
две стерео колонки (полностью слева и справа) используются для воспроизведения музыки и эффектов, а в центральной колонке воспроизводятся голоса.
Отсюда и название схемы LCR, или "левый-центр-правый".
Микшерный пульт XENYX X2222USB
Left (левый)
Right (правый)
Low -НЧ Low -НЧ
High - ВЧ
Стерео усилитель мощности
High - ВЧ (2)
Low -НЧ (1)
Left (левый)
High - ВЧ (4)
Low -НЧ (3)
Mid - СЧ
(центр)
Low -НЧ (5)
Центральный
канал
Выходы:
High - ВЧHigh - ВЧ
Low -НЧ
High - ВЧ (6)
я
Right (правый)
