Behringer ULTRA-DRIVE PRO DCX2496 [24/36] Двухполосная стереоконфигурация с сабвуфером и напольным монитором
![Behringer ULTRA-DRIVE PRO DCX2496 [24/36] Двухполосная стереоконфигурация с сабвуфером и напольным монитором](/views2/2008532/page24/bg18.png)
Mid - СЧ (3)
High - ВЧ (2)
24
6.6
In A
2 3 4 5 6
In B In C
Left Right
EUROLIVE F1220A
RU
Руководство пользователя ULTRADRIVE PRO DCX2496

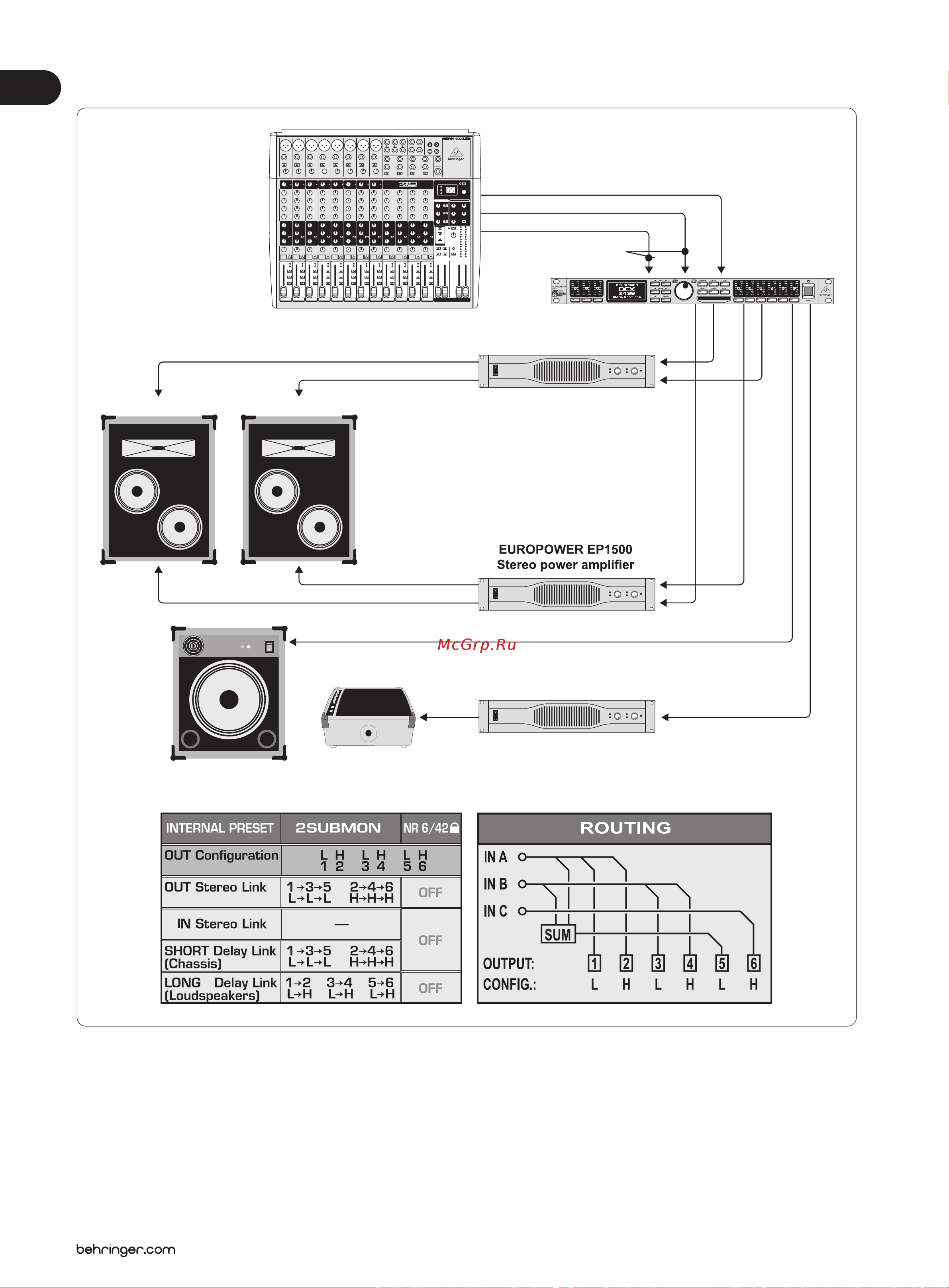

Двухполосная стереоконфигурация с сабвуфером и напольным монитором.
Входы A+B обеспечивают стереосигнал, оптимизированный для двухполосных колонок. Сигнал на сабвуфер получается из суммы сигналов A+B, ограниченных
по частотному диапазону, которые поступают на активный сабвуфер. Отдельный сигнал с микшерного пульта (ауксы, подгруппы) для отдельных колонок может
обрабатываться по входу С. В нашем примере этот широкополосный сценический монитор со своим собственным усилителем способен воспроизводить специальный
мониторный микс для вокалиста, барабанщика или других музыкантов.
Выход на мониторы
Right (правый)
Left (левый)
Общий стереосигнал для сабвуфера
Микшерный пульт XENYX X2222USB
High - ВЧ (4)
Mid - СЧ (1)
Low (5) сигнал SUM (A + B)
Сигнал In C
Активный моно сабвуфер
Широкополосный моно монитор
Рис. 6.6: Двухполосная стереоконфигурация с сабвуфером и напольным монитором.
1
Выходы:
