Behringer ULTRA-DRIVE PRO DCX2496 [28/36] Полосная стереосистема плюс 2 монитора
![Behringer ULTRA-DRIVE PRO DCX2496 [28/36] Полосная стереосистема плюс 2 монитора](/views2/2008532/page28/bg1c.png)
28
6.10
RS-232
In A
6 5 4 3 2 1 1 2 3 4 5 6
High (4)
LINK
(RS-485)
High (4)
EUROPOWER EP2000
High mid (3) High mid (3)
Mid (2) Mid (2)
Low (1) Low (1)
Left Right
EUROLIVE F1220A
In B In C In A In B In C
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
4-полосная стереосистема плюс 2 монитора
Микшерный пульт XENYX X2222USB
Основной левый канал
Моно выход 1
Моно выход 4
Моно выход 3
Стерео усилитель мощности

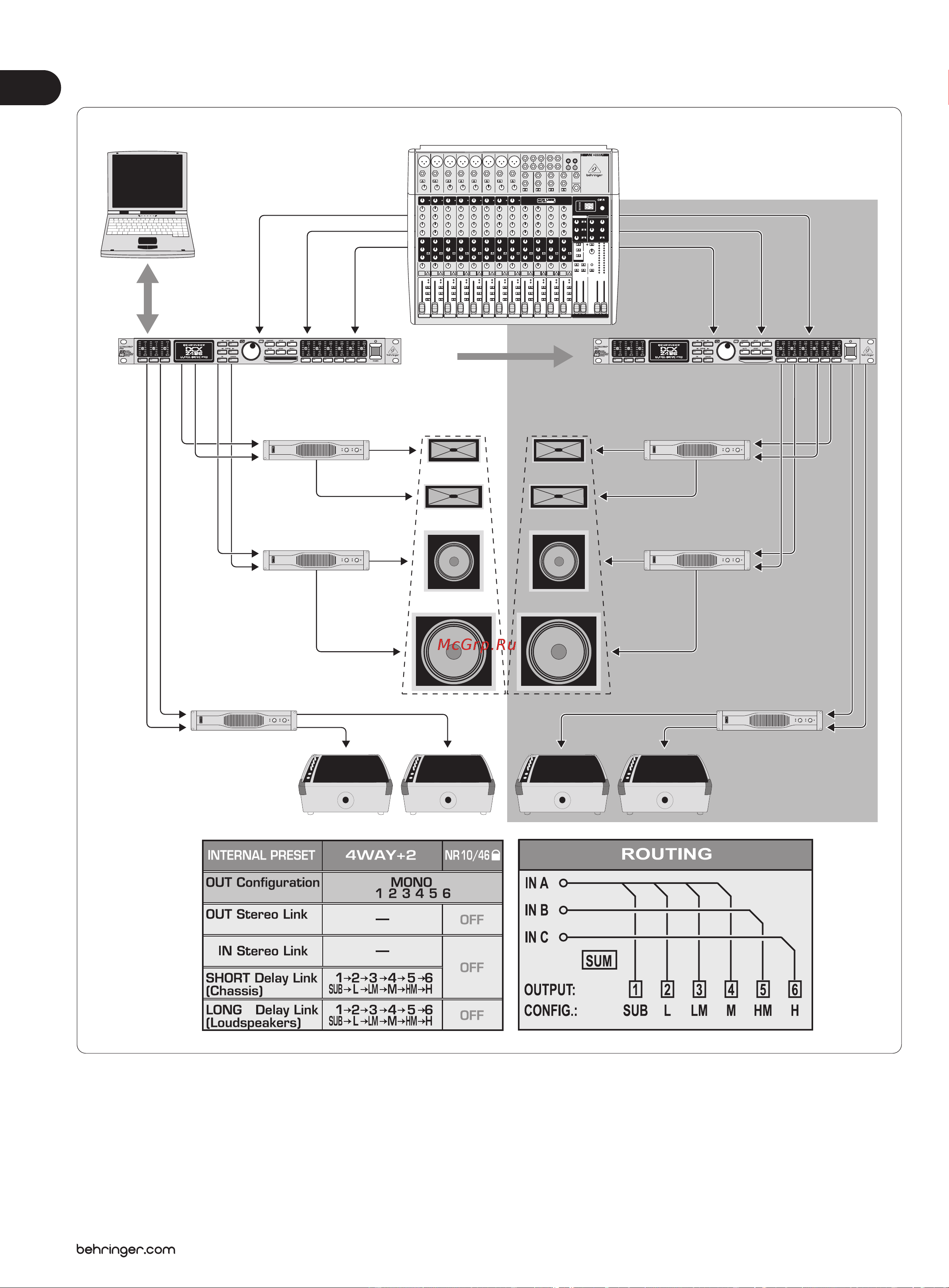

Рис. 6.10: 4-полосная схема работы в мостовом моно режиме плюс 2 монитора (на стереоканал)
Моно
выход 2
(сабвуфер)
Основной правый
канал
Выходы
4-полосные колонки
в виде башен
(сигнал IN A)
Выходы:
Сигнал In B (5)
Сигнал In B (5)
Сигнал In C (6)
Сигнал In C (6)
Широкополосные
моно мониторы
Широкополосные
моно мониторы
В этой конфигурации используется по одному ULTRADRIVE PRO для каждого стереоканала. Когда оба устройства соединены вместе с помощью разъемов LINK
и один из них дополнительно подключен к компьютеру, вы можете использовать компьютер для дистанционного управления обоими устройствами с помощью
бесплатного программного обеспечения CrossOverRemote Software.
В этом примере каждый DCX2496 получает сигнал одного канала основного стереосигнала (IN A). Два дополнительных моно сигнала поступают с пульта на
входы В и С. Каждый из двух усилителей мощности используется для 4-полосного подключения каждого стека колонок, а третий усилитель работает с двумя
широкополосными напольными мониторами. Это позволяет построить 4-полосную стерео систему, в которой есть 4 напольных монитора для музыкантов, микс в
которых можно регулировать по отдельности.
