Руководство пользователя ULTRADRIVE PRO DCX2496
RU
Вступление
Для работы системы звукоусиления, состоящей из нескольких колонок для воспроизведения
различных диапазонов частот, для каждой отдельной колонки требуются различные входные
сигналы. Для этого необходимо использовать разделительный фильтр, который разделяет
входной сигнал на несколько полос частот. С этой целью в ULTRADRIVE PRO предусмотрены
шесть выходов.
Многополосные акустические системы используются во многих случаях - включая стерео системы,
кинотеатры, дискотеки и концертные залы. Так как у современных покупателей достаточно
высокие требования к качеству звучания, то такие системы можно найти даже в таких
"простых" устройствах как телевизоры. Почему?
Один динамик не может воспроизводить полный слышимый диапазон частот с одинаково
высоким качеством. Если он подключен к разделительному фильтру и воспроизводит только
ограниченный диапазон частот, то качество звучания будет значительно лучше в плане частотной
характеристики и диаграммы направленности. Также снижаются интермодуляционные
искажения на высоких частотах (возникающие вследствие смещения диафрагмы, вызванной
низкими частотами).
В начале этого руководства объясняется используемая терминология,
чтобы вы могли лучше понимать устройство и его функции. Пожалуйста,
внимательно прочитайте это руководство и сохраните его для того,
чтобы вы могли сверяться с ним в будущем.
Доставка
ULTRADRIVE PRO был тщательно упакован на заводе в специальную упаковку для
безопасной транспортировки. И всё же, мы советуем вам немедленно проверить
оборудование на наличие любых признаков внешних повреждений, которые могли
произойти во время транспортировки.
Если устройство повреждено, пожалуйста, НЕ возвращайте его нам, но
немедленно сообщите об этом компании, которая доставляла груз, и
фирме, продавшей вам товар; в противном случае мы не гарантируем
возмещение ущерба или замену.
Начальные операции
Убедитесь, что есть достаточный запас свободного пространства для вентиляции и не
устанавливайте DCX2496 на устройства с сильным выделением тепла, такие как усилители
мощности, так как это может привести к перегреву.
Сгоревшие предохранители необходимо заменять только на
подключается к источнику питания с помощью кабеля, идущего в
комплекте. Он соответствует необходимым стандартам безопасности.
предохранители того же типа и с такими же параметрами!
Прибор
Пожалуйста, убедитесь, что все устройства имеют правильное
заземление. Для вашей безопасности никогда не отсоединяйте
заземляющий провод от устройства или кабеля питания.
Гарантия
Пожалуйста, уделите время для заполнения и отправки нам гарантийной карты в течение 14
дней от даты покупки. Также вы можете воспользоваться возможностью
регистрации через интернет, которая доступна на сайте компании (behringer.com).
Серийный номер изделия находится на задней панели.
Регистрация через интернет
Пожалуйста, зарегистрируйте купленное вами новое оборудование BEHRINGER сразу после
покупки на сайте behringer.com, и внимательно ознакомьтесь со сроками и условиями нашей
ограниченной гарантии.
Если ваше оборудование BEHRINGER выйдет из строя, мы приложим все усилия для его скорейшего
ремонта. Для получения гарантийного обслуживания, пожалуйста, обратитесь в компанию,
у которой вы купили оборудование. Если рядом с вами нет дилера компании BEHRINGER, то
вы можете обратиться прямо в одну из наших дочерних компаний. Соответствующая
контактная информация находится внутри оригинальной упаковки оборудования. Если в
списке адресов нет вашей страны, пожалуйста, обратитесь к ближайшему
дистрибьютору нашей продукции. Список всех дистрибьюторов можно найти в разделе поддержки
на нашем сайте (http://behringer.com).
Регистрация факта вашей покупки и оборудования поможет нам быстрее и эффективнее
обрабатывать ваши заявки на ремонт.
Благодарим вас за сотрудничество!
Руководство пользователя
Это руководство предназначено для того, чтобы дать вам представление об
элементах управления, а также содержит подробную информацию о том, как ими пользоваться.
Краткое описание наиболее важных функций вы найдёте в главе 3.
Элементы управления
Передняя панель

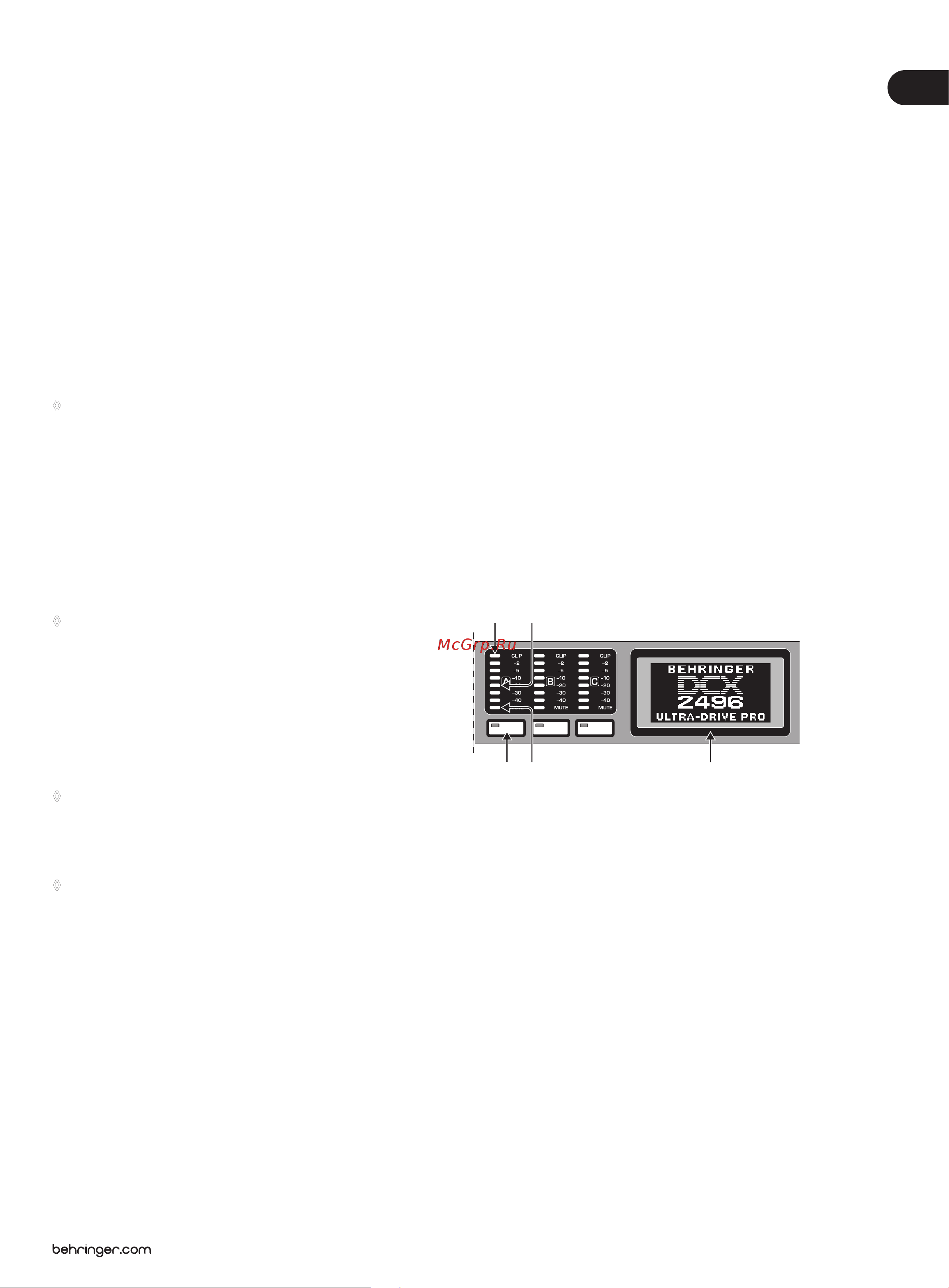

Рис. 2.1: Индикаторы уровня входа и дисплей
В DXC2496 есть три шестисегментных индикатора (плюс индикаторы
CLIP (перегрузка) и MUTE (мьютирование)) для точной настройки уровня
входных сигналов A-C.
Если входной каскад перегружен, то начнет мигать индикатор перегрузки
CLIP, свидетельствуя об искажении сигнала.
Нижний индикатор (№8) - это индикатор мьютирования MUTE (красного
цвета), который загорается, когда соответствующий вход
замьютирован (смотрите главу 4.6).
Это кнопки входных каналов, которые позволяют вам активировать
определённые функции из выбранных в меню (например, MUTE). Кроме
того, вы можете использовать эти кнопки для вызова меню входов IN
A/B/C (смотрите главу 4.3)
На дисплее отображаются все меню, доступные при редактировании
пресета.
