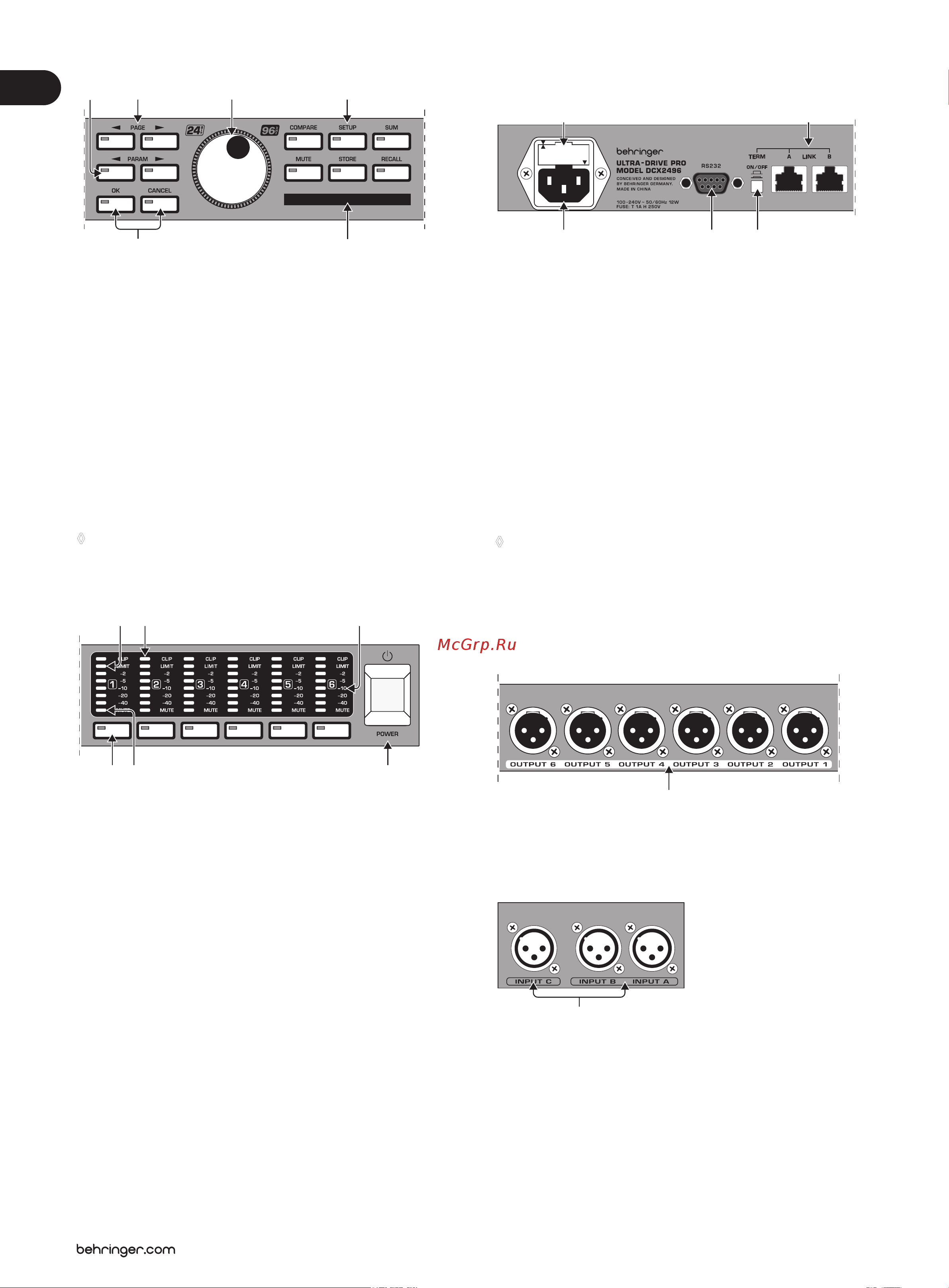

Руководство пользователя ULTRADRIVE PRO DCX2496
RU
Рис. 2.2: Кнопки меню и колесо прокрутки
Используйте эти кнопки для вызова различных меню DCX2496 (SETUP, RECALL и т.д.)
Единственным исключением является кнопка COMPARE, которая
позволят вам сравнивать сделанные изменения с предварительно
выбранным пресетом. Когда кнопка COMPARE активирована, то
значения параметров изменять нельзя.
Кнопка PAGE выбирает отдельные страницы из одного меню.
Индивидуальные параметры можно выбрать с помощью кнопок PARAM.
Колесо прокрутки позволяет вам редактировать выбранные параметры.
C помощью кнопок OK и CANCEL вы можете подтвердить или отменить
любые сделанные изменения.
Слот для карт PCMCIA используется для обмена файлами между вашим DCX2496
и картой памяти.
Пожалуйста, используйте только карты “5 V ATA Flash Card”
(мин. 4 MB). Даже при наличии свободного объема памяти
вы можете сохранить на карте только 60 пресетов.
Рис. 2.3: Индикаторы уровня выхода
Каждому из выходов 1-6 соответствуют шесть пятисегментных
светодиодных индикаторов (плюс индикаторы MUTE, CLIP и LIMIT), на
которых видны уровни выходных сигналов.
Выходной каскад, как и входной, нельзя перегружать, то есть
индикаторы перегрузки CLIP не должны загораться.
Индикатор LIMIT загорается, когда на соответствующем канале
включается и начинает работать лимитер.
Нижний индикатор (№8) - это индикатор мьютирования MUTE, который
загорается, когда соответствующий выход замьютирован (смотрите главу 4.6).
Кнопки выходных каналов, с помощью которых вы можете войти в настройки
выходов 1-6 (смотрите главу 4.5), и мьютировать (заглушать) или активировать
снова отдельные выходы в режиме MUTE (4.6).
Используйте включатель питания POWER для включения DCX2496.
Включатель питания необходимо установить в положение "выключено"
перед отключением устройства от сети электропитания.
Передняя панель
Рис. 2.4: Гнездо питания и интерфейс RS-232/RS-485
Это гнездо для предохранителя. Сгоревшие предохранители необходимо заменять
только на предохранители того же типа и с такими же параметрами
Гнездо питания соответствует стандарту IEC. Подходящий кабель
питания прилагается.
9-контактный интерфейс RS-232 позволяет подключить ваш DCX2496 к
компьютеру. Таким образом, вы сможете сохранять и загружать файлы, обновлять
операционную систему DCX2496, или дистанционно управлять одним или несколькими
устройствами ULTRADRIVE PRO с компьютера. Бесплатное программное обеспечение
можно загрузить с сайта behringer.com.
Когда вы последовательно включаете несколько ULTRADRIVE PRO через разъёмы
LINK (смотрите (22)), пожалуйста, нажмите включатель TERM на первом и последнем
устройстве в цепи для предотвращения отражения информации и ошибок при передаче.
Общее правило: Как только одно устройство подключается к системе
через хотя бы один из разъёмов LINK, необходимо нажать (включить)
включатель TERM. Подробную информацию об этом вы можете найти в
главе 4.2.6 "Разное".
Используйте разъёмы LINK A и B (сетевой интерфейс RS-485) и продаваемые
в магазинах сетевые кабели для последовательного соединения нескольких ULTRADRIVE PRO.
Рис. 2.5: Выходные разъёмы
Сбалансированные выходные XLR гнезда для выходных каналов 1-6.
Подсоедините к ним свои усилители мощности.
Рис. 2.6: Входные разъёмы
Сбалансированные входные XLR гнезда A,B и C предназначены для подключения
входных сигналов. Вход А также можно использовать для подключения цифровых
сигналов формата AES/EBU. Вход С можно использовать для подключения
линейных сигналов или измерительного микрофона. Если в меню настройки
SETUP (смотрите главу 4.2.2) включена функция AUTO ALIGN, то вход С автоматически
переключится на микрофонный уровень. Кроме того, включится фантомное
питание для измерительного микрофона.
