StarLine B62 Dialog
18
В ряде современных автомобилей происходит опрос
электрооборудования штатными системами и в этом случае
необходимо использовать диодную развязку. При наличии в
автомобиле вежливой подсветки салона также необходимо
использовать диодную развязку.

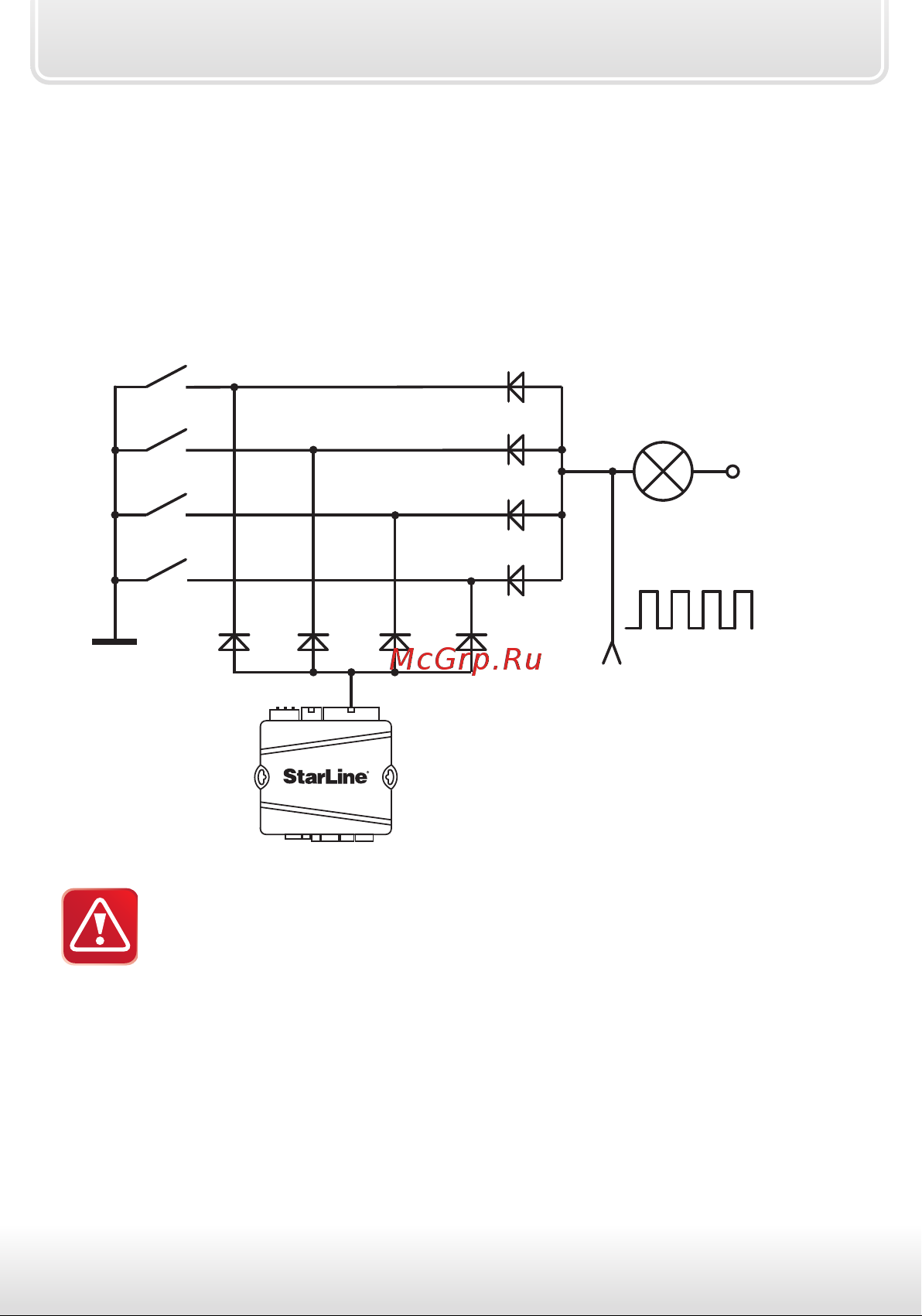

Схема диодной развязки для отрицательной полярности
вежливая подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный
разъем Х3
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные.
Диоды VD5–VD8 должны быть рассчитаны на соответствующий
ток, который определяется количеством и мощностью ламп
освещения салона.
