StarLine B62 Dialog
42

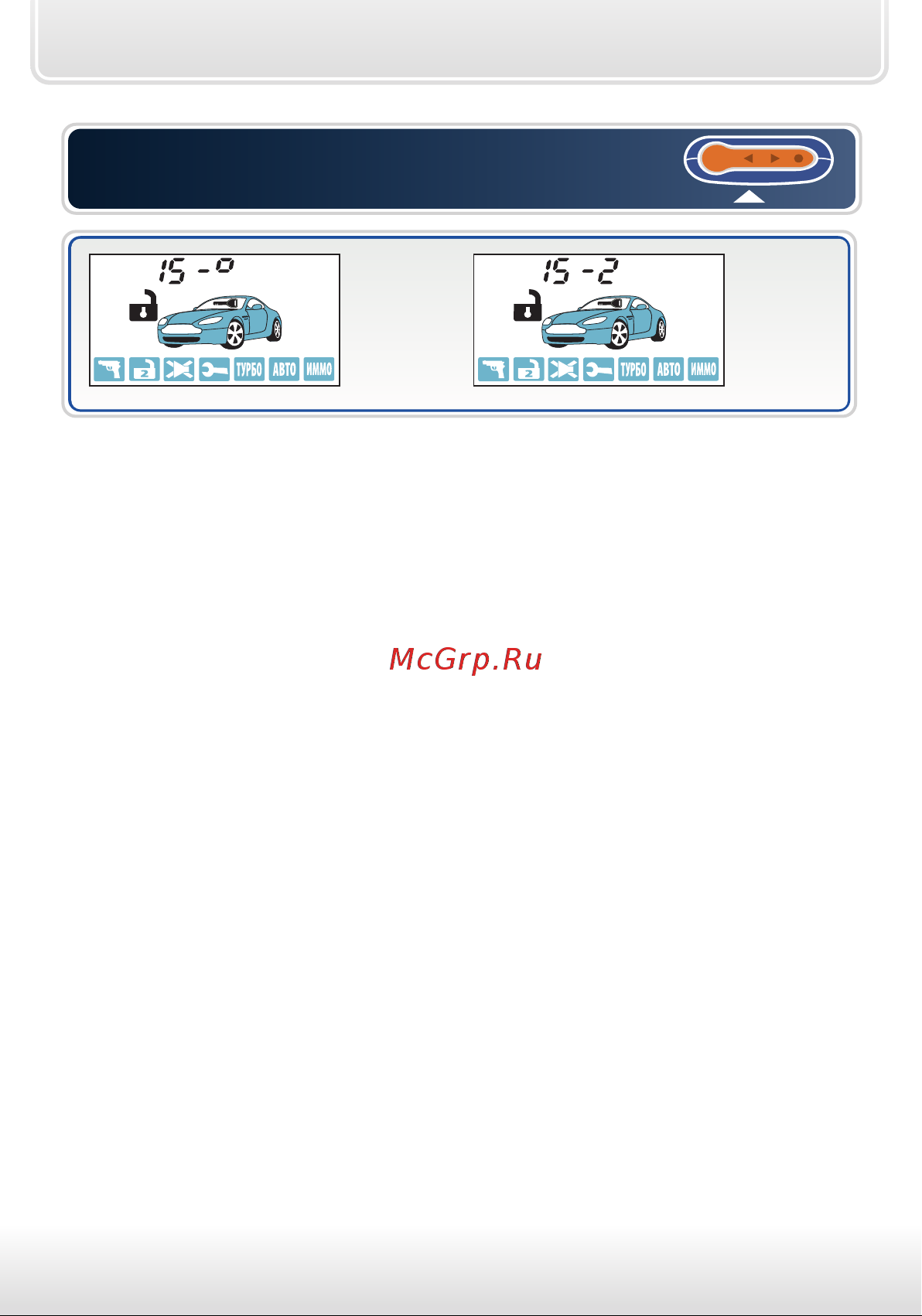

Индикация на дисплее брелка при
программировании длительности
нажать
кнопку
брелка
нажать
эту же
кнопку
еще раз
Вариант 4 — работа канала в режиме «защелка», когда включение и
выключение канала осуществляется дистанционно с брелка. На время
работы канала в режиме охраны датчик удара и дополнительные
датчики не отключаются.
Функция №16 — алгоритм работы дополнительного канала
№3 (желто-белый провод)
Вариант 1 — канал активизируется на 0.8 сек и работает независимо от
режима охраны
Вариант 2 — канал активизируется на время от 1 сек до 120 сек при
управлении брелком. На время работы канала в режиме охраны датчик
удара отключается.
Вариант 3 — канал активизируется на время от 1 сек до 120 сек при
управлении брелком. На время работы канала в режиме охраны датчик
удара не отключается.
Вариант 4 — включение и выключение канала осуществляется
дистанционно с брелка или при затягивании ручного тормоза, при
включенном зажигании. Этот режим работы канала рекомендуется
использовать для поддержки +12В на контакте 15 замка зажигания при
активизации режима турботаймера или режима охраны с работающим
двигателем.
Программирование длительности: (на примере Варианта 2) выбрать
функцию 16. Длительность работы канала определяется интервалом
между нажатиями кнопки 2 брелка в процессе программирования
функции. Нажмите кнопку 2 — включится отсчет времени, второе
