Starline B62 Dialog FLEX [43/60] Индикация на дисплее брелка при программировании длительности
![Starline B62 Dialog FLEX [43/60] Индикация на дисплее брелка при программировании длительности](/views2/2010198/page43/bg2b.png)
инструкция по установке
43
нажатие кнопки 2 останавливает отсчет времени. Максимальное время
работы канала 120 секунд.

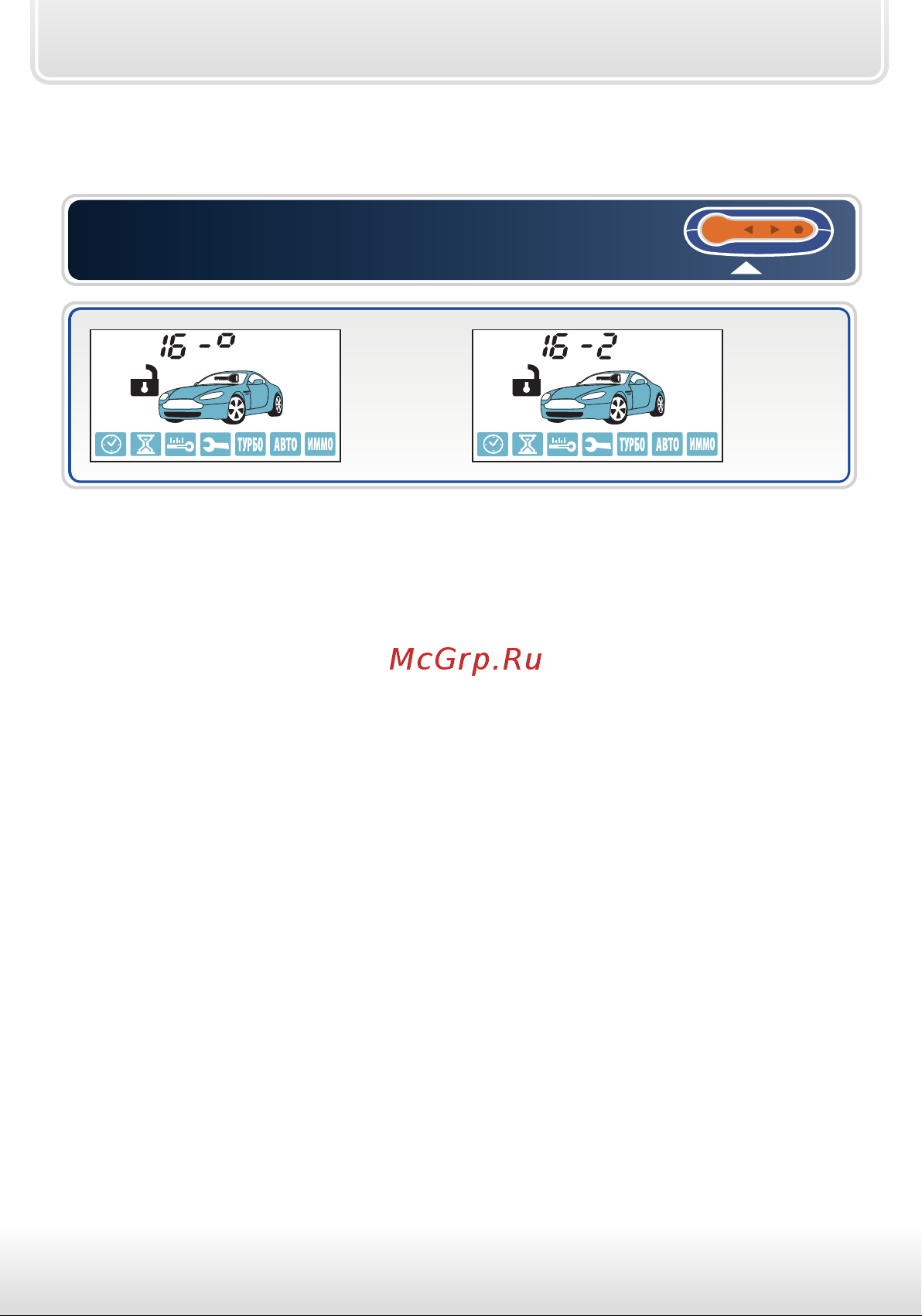

Индикация на дисплее брелка при
программировании длительности
нажать
кнопку
брелка
нажать
эту же
кнопку
еще раз
3
Функция №17 — алгоритм работы автоматического
контроля канала связи
Вариант 1 — контроль канала связи выключен;
Вариант 2 — канал связи контролируется каждые 3 мин в режиме
охраны;
Вариант 3 — канал связи контролируется каждые 5 мин в режиме
охраны;
Вариант 4 — канал связи контролируется каждые 7 мин в режиме
охраны.
