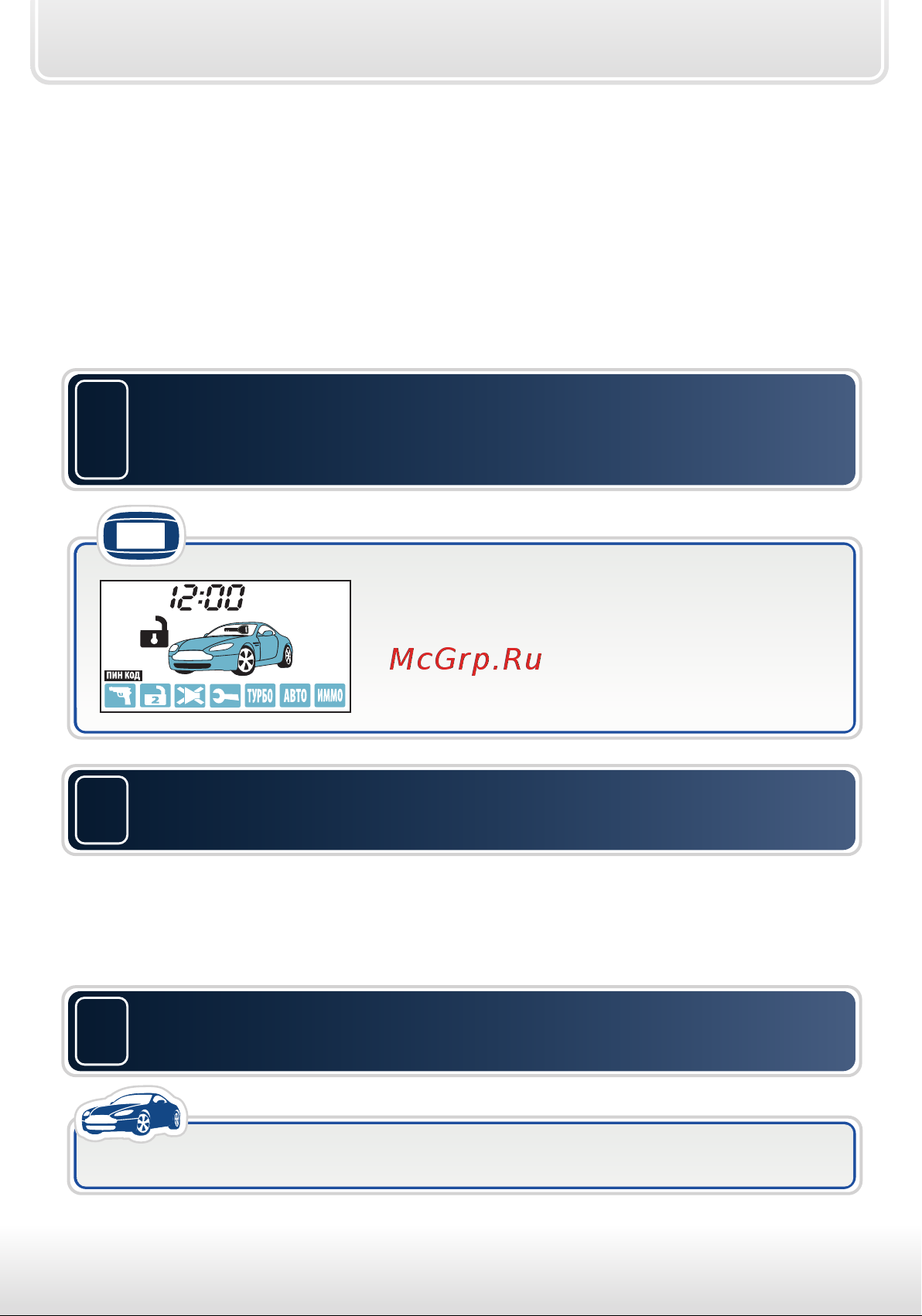

StarLine B62 Dialog
48
Программирование персонального кода экстренного
отключения
Персональный код экстренного отключения режима охраны или
режима антиограбления может состоять из 1, 2 или 3-х цифр. Каждая
цифра кода может принимать значение от 1 до 6 включительно.
Алгоритм программирования персонального кода:
1
Войдите в режим программирования функций и
выберите один из вариантов персонального кода
экстренного отключения (программируемая функция 9)
2
Войдите в режим установки персонального кода.
Если запрограммирован вариант 2, 3 или •
4, то на дисплее брелка должна появиться
иконка «ПИН КОД».
брелок
При выключенном зажигании нажмите сервисную кнопку 4 раза.
Каждое нажатие сопровождается загоранием светодиодного
индикатора.
3
Включите зажигание
Прозвучит 4 сигнала сирены •
автомобиль
