Starline B62 Dialog FLEX [19/60] Концевой выключатель багажника
![Starline B62 Dialog FLEX [19/60] Концевой выключатель багажника](/views2/2010198/page19/bg13.png)
инструкция по установке
19

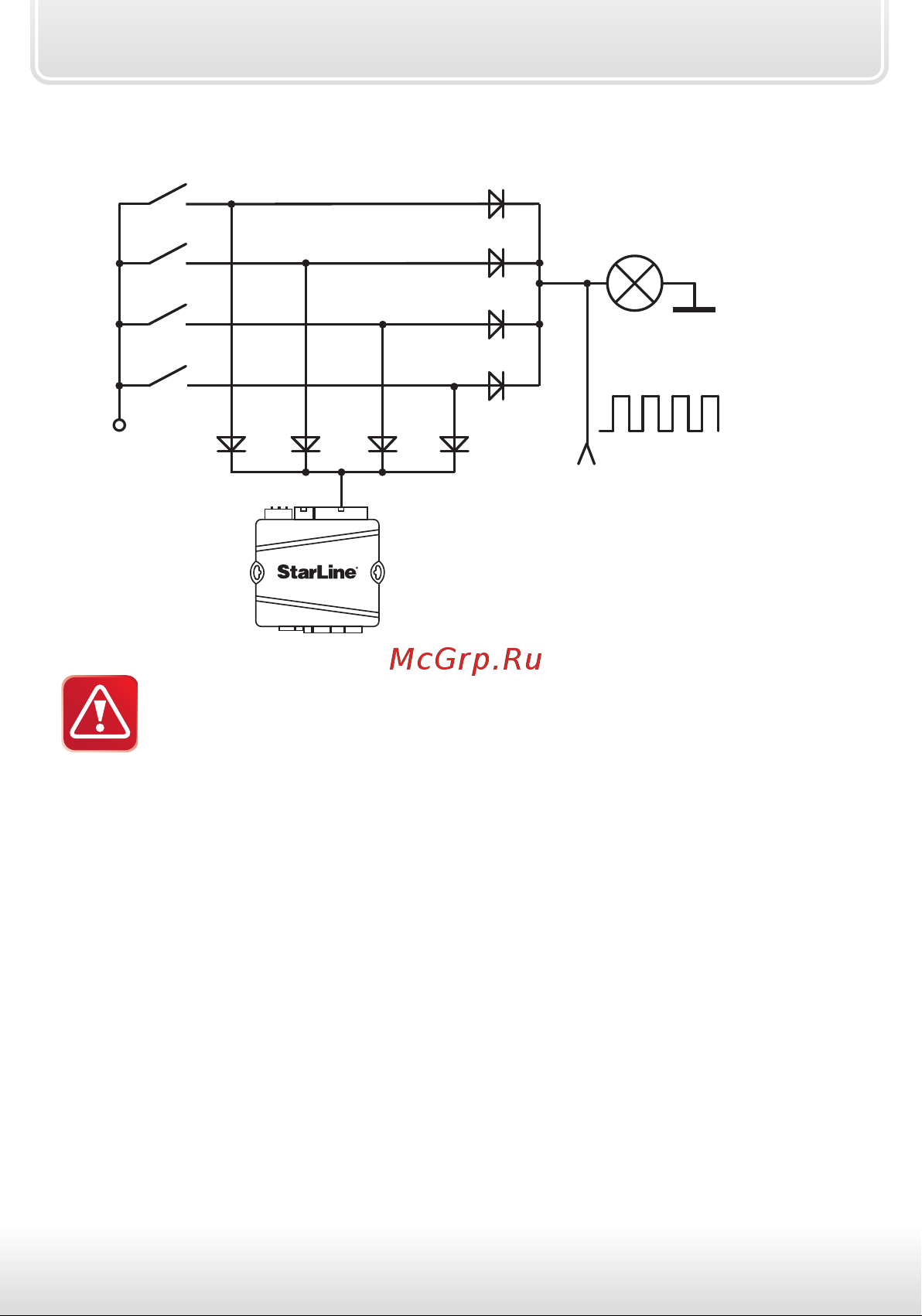

Схема диодной развязки для положительной полярности
вежливая подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-красный
разъем Х3
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные.
Диоды VD5–VD8 должны быть рассчитаны на соответствующий
ток, который определяется количеством и мощностью ламп
освещения салона.
Концевой выключатель капота
Оранжево-серый провод 16-ти контактного разъема «X3» подключите
к концевому выключателю капота, замыкающегося на массу при
открывании капота. При отсутствии штатного концевого выключателя
необходимо его установить (входит в комплект поставки).
Концевой выключатель багажника
Оранжево-белый провод 16-ти контактного разъема «X3» подключите к
концевому выключателю багажника, замыкающегося на корпус при его
открывании.
