инструкция по установке
27
Настройка датчика удара:
Для начала необходимо уменьшить чувствительность обоих уровней
датчика, повернув регуляторы чувствительности против часовой
стрелки до упора.

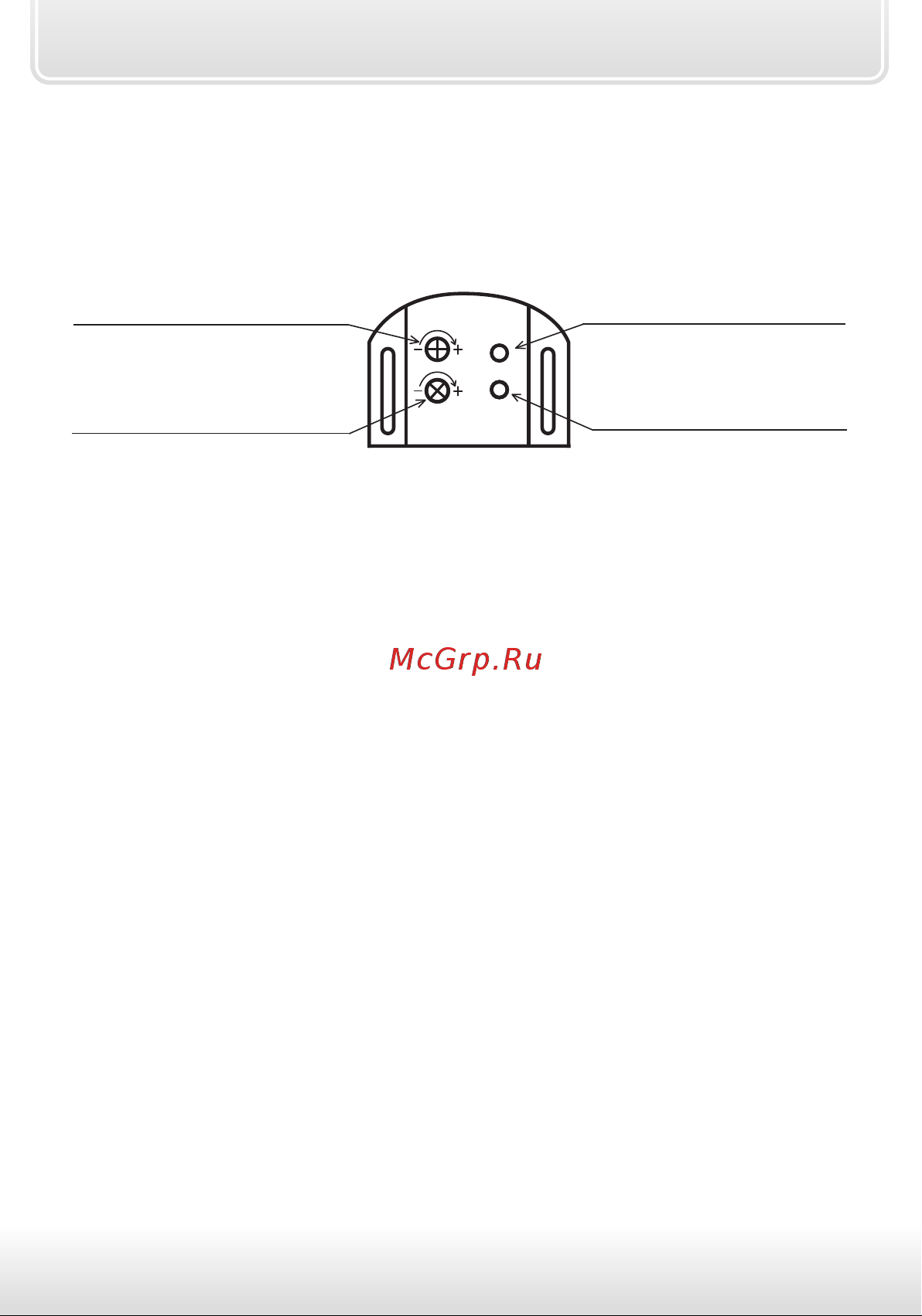

регулировка чувствительности
предупредительного уровня
регулировка чувствительности
тревожного уровня
индикатор срабатывания
тревожного уровня датчика
индикатор срабатывания
предупред. уровня датчика
Первым настраивается предупредительный уровень. Для настройки
необходимо открыть дверь автомобиля, включить режим охраны. Затем
поочередно поворачивая регулировочный винт предупредительного
уровня датчика по часовой стрелке и нанося легкие удары по кузову
автомобиля (например на стыке рамок окон боковых дверей) добиться
желаемого порога срабатывания. Затем необходимо настроить
тревожный уровень датчика удара аналогичным образом.
Подключение сервисной кнопки
Подключите сервисную кнопку к 2-х контактному разъему «X6»
центрального блока.
Подключение светодиода — индикатора состояния
Светодиод-индикатор необходимо подключить к 2-х контактному
разъему «X5» центрального блока.
