StarLine B62 Dialog
16

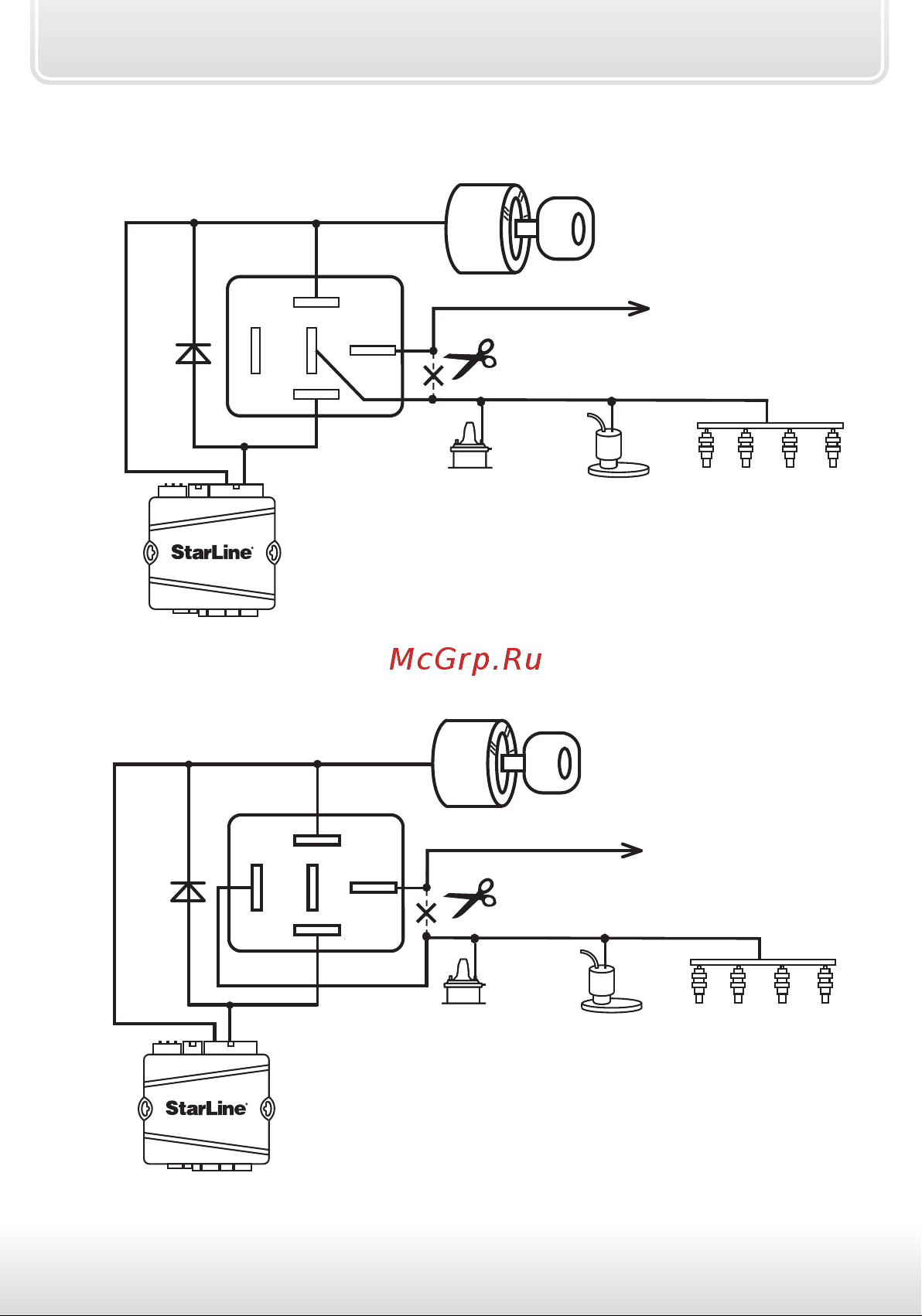

Для нормально замкнутого (НЗ) режима работы
катушка
зажигания
бензонасос
блокируемые цепи
черно-красный
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
Разъем Х3
замок
зажигания
контакт
15
86
30
85
87
ɚ
желтый
Для нормально разомкнутого (НР) режима работы
замок
зажигания
контакт
15
катушка
зажигания
бензонасос
блокируемые цепи
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
86
30
85
87
ɚ
черно-красный
Разъем Х3
желтый
