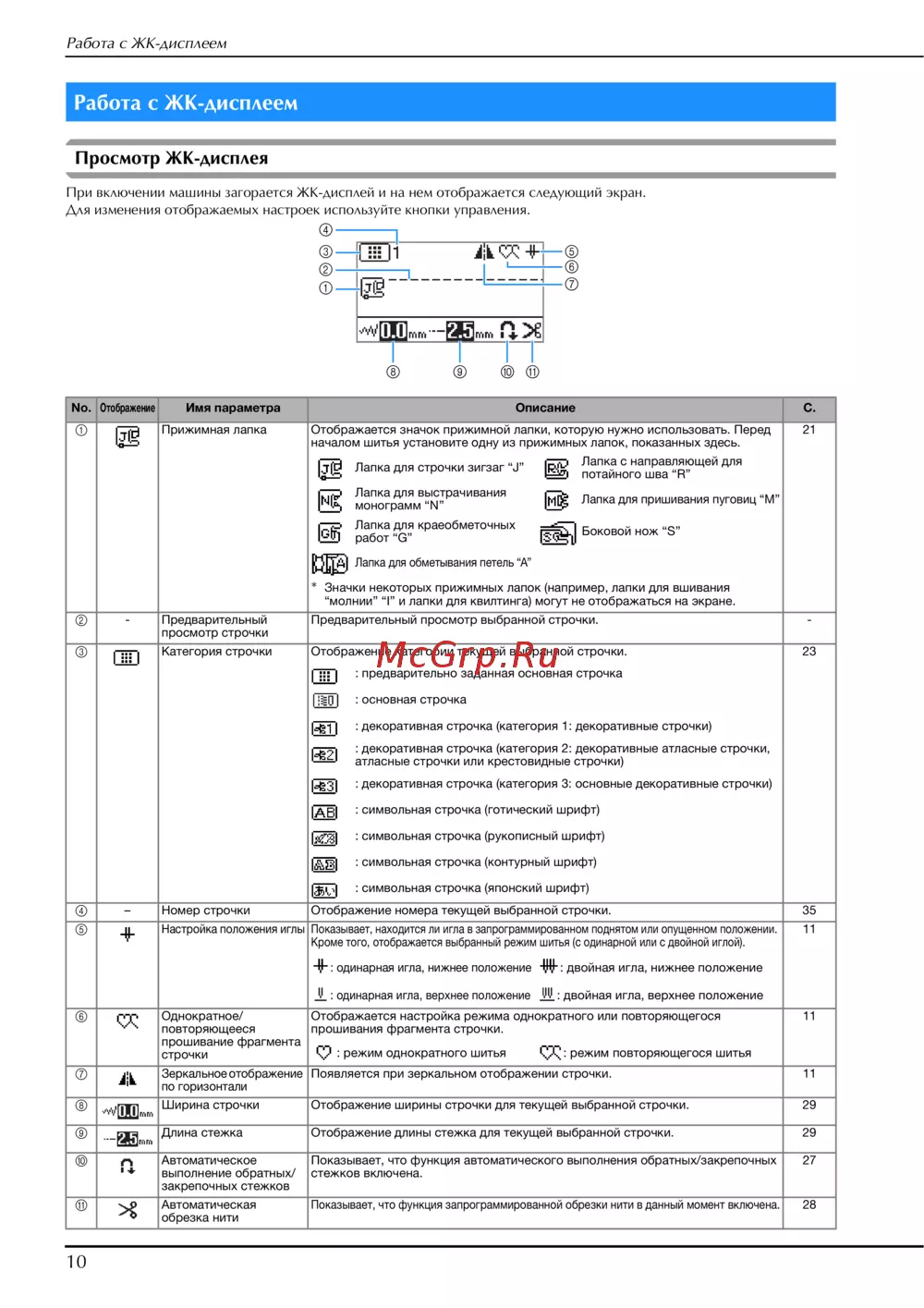

Работа с ЖК-дисплеем
10
Просмотр ЖК-дисплея
При включении машины загорается ЖК-дисплей и на нем отображается следующий экран.
Для изменения отображаемых настроек используйте кнопки управления.
Работа с ЖК-дисплеем
No.
Отображение
Имя параметра Описание С.
1 Прижимная лапка Отображается значок прижимной лапки, которую нужно использовать. Перед
началом шитья установите одну из прижимных лапок, показанных здесь.
21
Лапка для строчки зигзаг “J”
Лапка с направляющей для
потайного шва “R”
Лапка для выстрачивания
монограмм “N”
Лапка для пришивания пуговиц “M”
Лапка для краеобметочных
работ “G”
Боковой нож “S”
Лапка для обметывания петель “A”
* Значки некоторых прижимных лапок (например, лапки для вшивания
“молнии” “I” и лапки для квилтинга) могут не отображаться на экране.
2 - Предварительный
просмотр строчки
Предварительный просмотр выбранной строчки. -
3 Категория строчки Отображение категории текущей выбранной строчки. 23
: предварительно заданная основная строчка
: основная строчка
: декоративная строчка (категория 1: декоративные строчки)
: декоративная строчка (категория 2: декоративные атласные строчки,
атласные строчки или крестовидные строчки)
: декоративная строчка (категория 3: основные декоративные строчки)
: символьная строчка (готический шрифт)
: символьная строчка (рукописный шрифт)
: символьная строчка (контурный шрифт)
: символьная строчка (японский шрифт)
4 – Номер строчки Отображение номера текущей выбранной строчки. 35
5
Настройка положения иглы
Показывает, находится ли игла в запрограммированном поднятом или опущенном положении.
Кроме того, отображается выбранный режим шитья (с одинарной или с двойной иглой).
11
: одинарная игла, нижнее положение
: двойная игла, нижнее положение
: одинарная игла, верхнее положение
: двойная игла, верхнее положение
6 Однократное/
повторяющееся
прошивание фрагмента
строчки
Отображается настройка режима однократного или повторяющегося
прошивания фрагмента строчки.
11
: режим однократного шитья : режим повторяющегося шитья
7
Зеркальное отображение
по горизонтали
Появляется при зеркальном отображении строчки. 11
8 Ширина строчки Отображение ширины строчки для текущей выбранной строчки. 29
9 Длина стежка Отображение длины стежка для текущей выбранной строчки. 29
0 Автоматическое
выполнение обратных/
закрепочных стежков
Показывает, что функция автоматического выполнения обратных/закрепочных
стежков включена.
27
A Автоматическая
обрезка нити
Показывает, что функция запрограммированной обрезки нити в данный момент включена.
28
5
6
3
1
7
2
8 9 0
4
A
