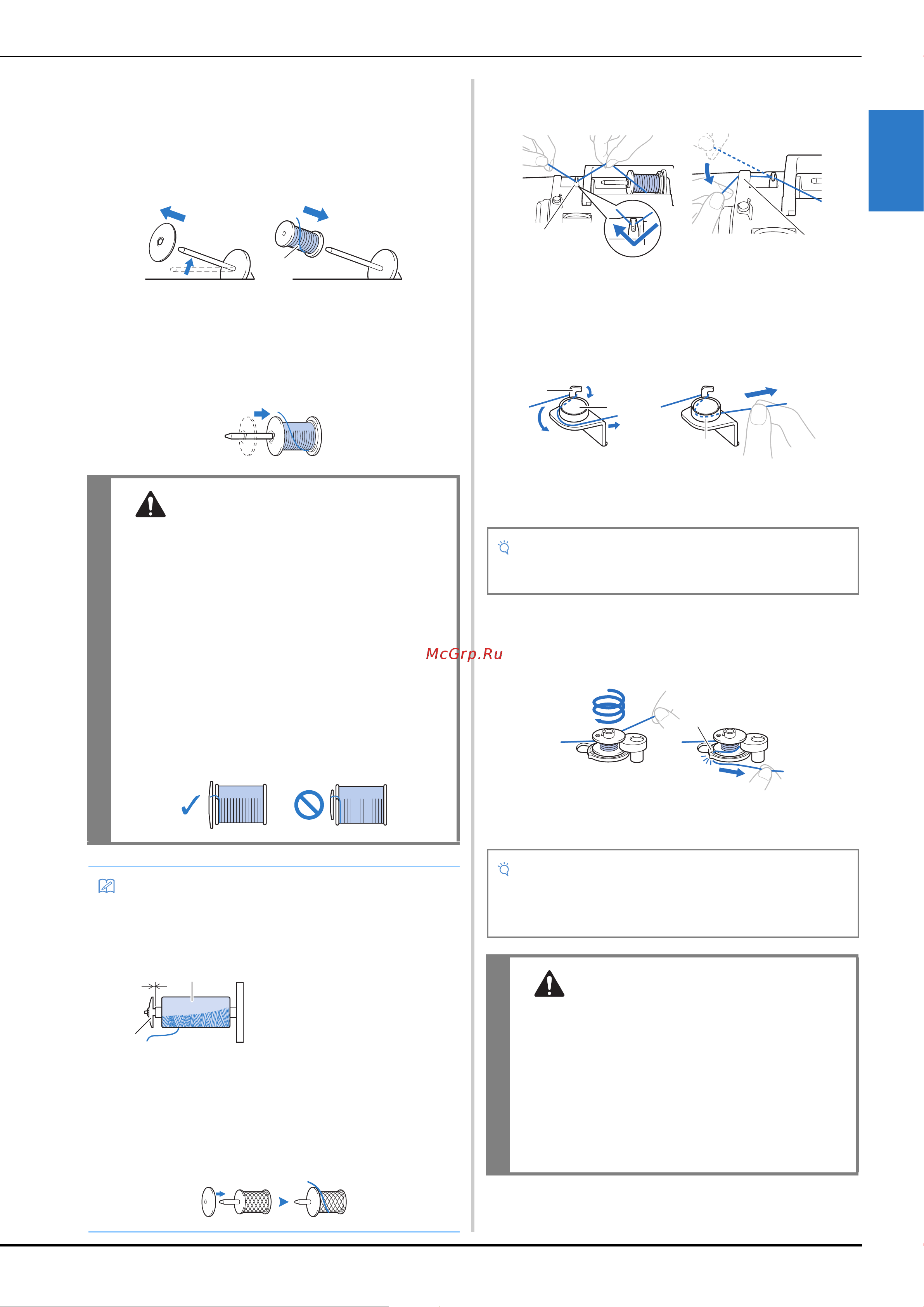

Намотка/установка шпульки
ПОДГОТОВКА К РАБОТЕ
13
1
b
Удалите колпачок катушки и установите катушку для
намотки шпульки на стержень для установки катушки.
Наденьте катушку на стержень для установки
катушки так, чтобы нить разматывалась спереди
внизу. В противном случае нить может запутаться
вокруг стержня для установки катушки.
1 Нить разматывается спереди внизу.
c
Наденьте колпачок катушки на стержень для
установки катушки.
Сдвиньте колпачок катушки как можно дальше вправо, как
показано на рисунке, чтобы закругленная сторона была слева.
d
Проведите нить под нитенаправителем, затем под
крышкой нитенаправителя и вытяните ее вперед.
1 Нитенаправитель
2 Крышка нитенаправителя
e
Протяните нить под крючком на нитенаправителе
для намотки шпульки, затем проведите ее против
часовой стрелки под натяжным диском.
1 Нитенаправитель для намотки шпульки
2 Натяжной диск
3 Вытяните как можно дальше
f
Намотайте нить на шпульку по часовой стрелке на
5–6 оборотов, пропустите конец нити через
направляющую прорезь в седле устройства намотки
шпульки и потяните нить для ее обрезки.
1 Направляющая прорезь в седле устройства намотки
шпульки
(со встроенным устройством обрезки нити)
ОСТОРОЖНО!
• Если установить неправильно катушку или
колпачок катушки, нить может запутаться
вокруг стержня для установки катушки, что
может привести к поломке иглы.
•
К машине прилагаются колпачки катушек трех
размеров, что позволяет выбрать колпачок
катушки в соответствии с размером используемой
катушки с нитью. Если использовать колпачок
катушки, который слишком мал для используемой
катушки, это может привести к застреванию нити
в прорези катушки или к поломке машины.
Дополнительные сведения см. в пункте
“Напоминание” на с. 13.
Напоминание
• Когда катушка используется так, как показано ниже,
применяйте малый колпачок катушки и оставьте
небольшой зазор между колпачком и катушкой.
•
Если используется нить, которая быстро сматывается с
катушки (прозрачная нейлоновая нить, металлическая нить
и т. п.), перед установкой катушки с нитью на стержень для
установки катушки наденьте на нее сетку для катушки.
Если сетка для катушки слишком длинная, сложите ее
соответственно размеру катушки.
1
1 Колпачок катушки
(малый)
2 Катушка с нитью (с
перекрестной намоткой)
3 Зазор
2
1
3
Примечание
•
Убедитесь, что нить проходит под натяжным диском.
Примечание
• Убедитесь, что нить наматывается на шпульку по
часовой стрелке, в противном случае нить будет
наматываться на вал устройства намотки шпульки.
ОСТОРОЖНО!
• Обязательно обрежьте нить, как описано
выше. Если шпулька будет намотана без
обрезки нити при помощи устройства
обрезки, встроенного в направляющей
прорези в седле устройства намотки
шпульки, то когда нить будет заканчиваться,
она может запутаться на шпульке, что
может привести к тому, что игла погнется
или сломается.
a
b
1
2
3
a
