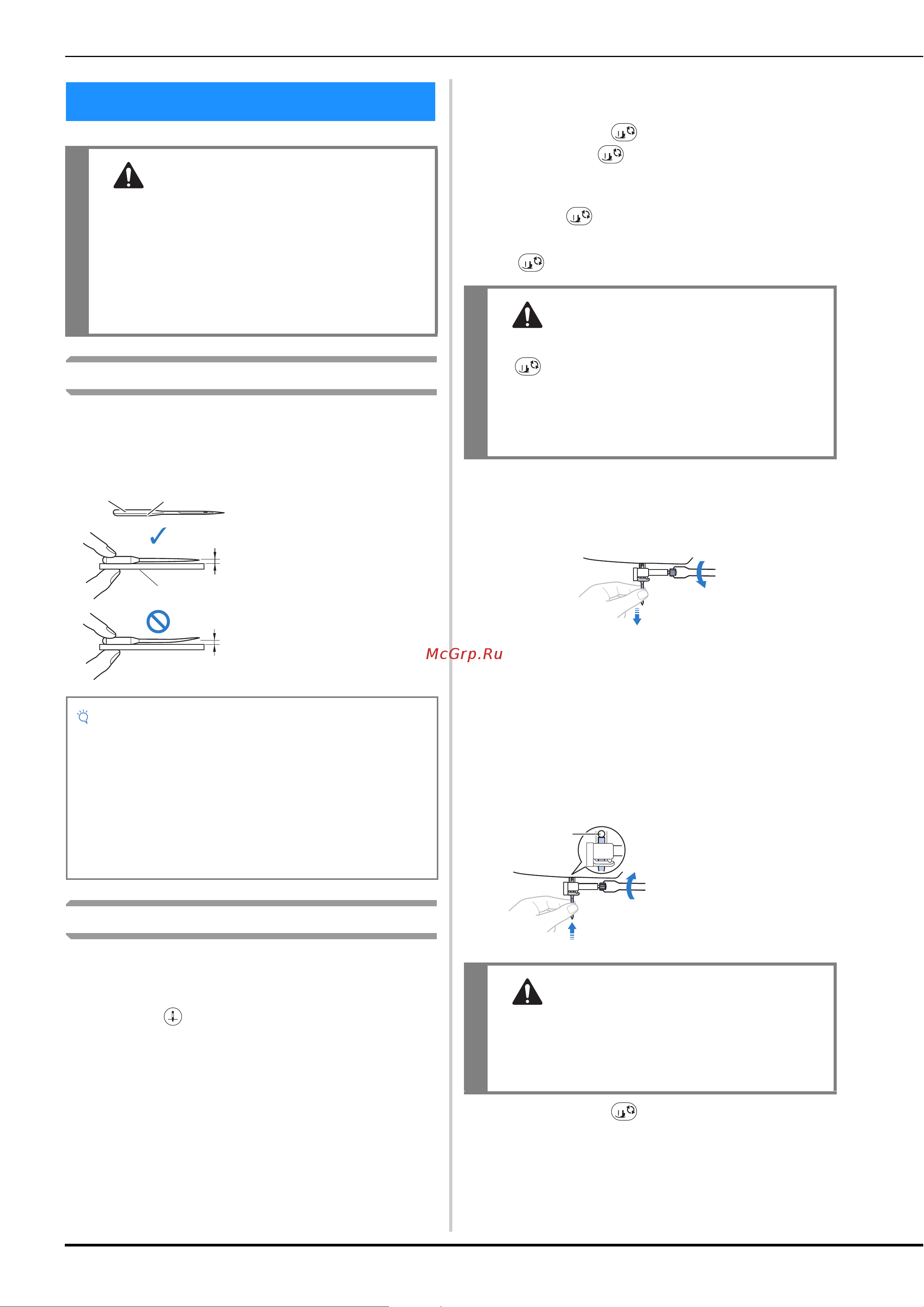

Замена иглы
20
Проверка иглы
Перед тем как использовать иглу, положите ее плоской
частью на какую-либо плоскую поверхность и убедитесь в
том, что просвет между иглой и поверхностью одинаков
по всей длине иглы.
Замена иглы
Для замены иглы используйте отвертку. Устанавливайте
прямую иглу, проверив ее, как указано в разделе
“Проверка иглы”, с. 20.
a
Нажмите (кнопку “Положение иглы”) один или
два раза, чтобы поднять иглу.
b
Чтобы предотвратить падение иглы внутрь машины,
закройте отверстие в игольной пластине, положив
под прижимную лапку ткань или бумагу.
c
Опустите рычаг прижимной лапки.
d
Нажмите кнопку .
• Если нажать при поднятой прижимной лапке,
появляется сообщение об ошибке. Опустите
рычаг прижимной лапки и еще раз нажмите
кнопку .
→ Экран меняется, и все кнопки управления (кроме
) блокируются.
e
Удерживая иглу левой рукой, с помощью отвертки
ослабьте винт иглодержателя (поверните его к себе,
то есть против часовой стрелки) и снимите иглу с
машины.
• При ослаблении или затяжке винта
иглодержателя не прикладывайте чрезмерные
усилия – это может привести к повреждению
некоторых частей машины.
f
Вставьте новую иглу плоской стороной к задней
части машины так, чтобы она коснулась
ограничителя. Отверткой затяните винт
иглодержателя, поворачивая его по часовой
стрелке.
g
Нажмите кнопку , чтобы разблокировать все
кнопки.
Замена иглы
ОСТОРОЖНО!
• Используйте только рекомендованные иглы
для бытовых швейных машин.
Использование других игл может привести к
поломке иглы или повреждению машины.
• Запрещается использовать погнутые иглы.
Погнутая игла легко может сломаться, что
может привести к травме.
1 Плоская часть иглы
2 Маркировка типа иглы
3 Плоская поверхность
4 Ровная игла
5 Погнутая игла
Примечание
• Иглы являются расходным материалом. Заменяйте
иглу в следующих случаях:
- Если при вхождении иглы в материал слышен
необычный звук. (Возможно, поломан или
затупился кончик иглы.)
- Если появляются пропуски стежков. (Возможно,
игла погнута.)
- Как правило, после завершения отдельного
проекта (например, предмета одежды).
1
2
c
d
e
ОСТОРОЖНО!
• Перед заменой иглы обязательно нажмите
на панели управления, чтобы
заблокировать все кнопки; иначе при
случайном нажатии кнопки “Пуск/Стоп”
или другой кнопки машина может прийти в
действие и причинить травму.
1 Стопор иглы
ОСТОРОЖНО!
• Вставьте иглу до упора и надежно затяните
винт иглодержателя отверткой. В противном
случае возможна поломка иглы или
повреждение машины.
