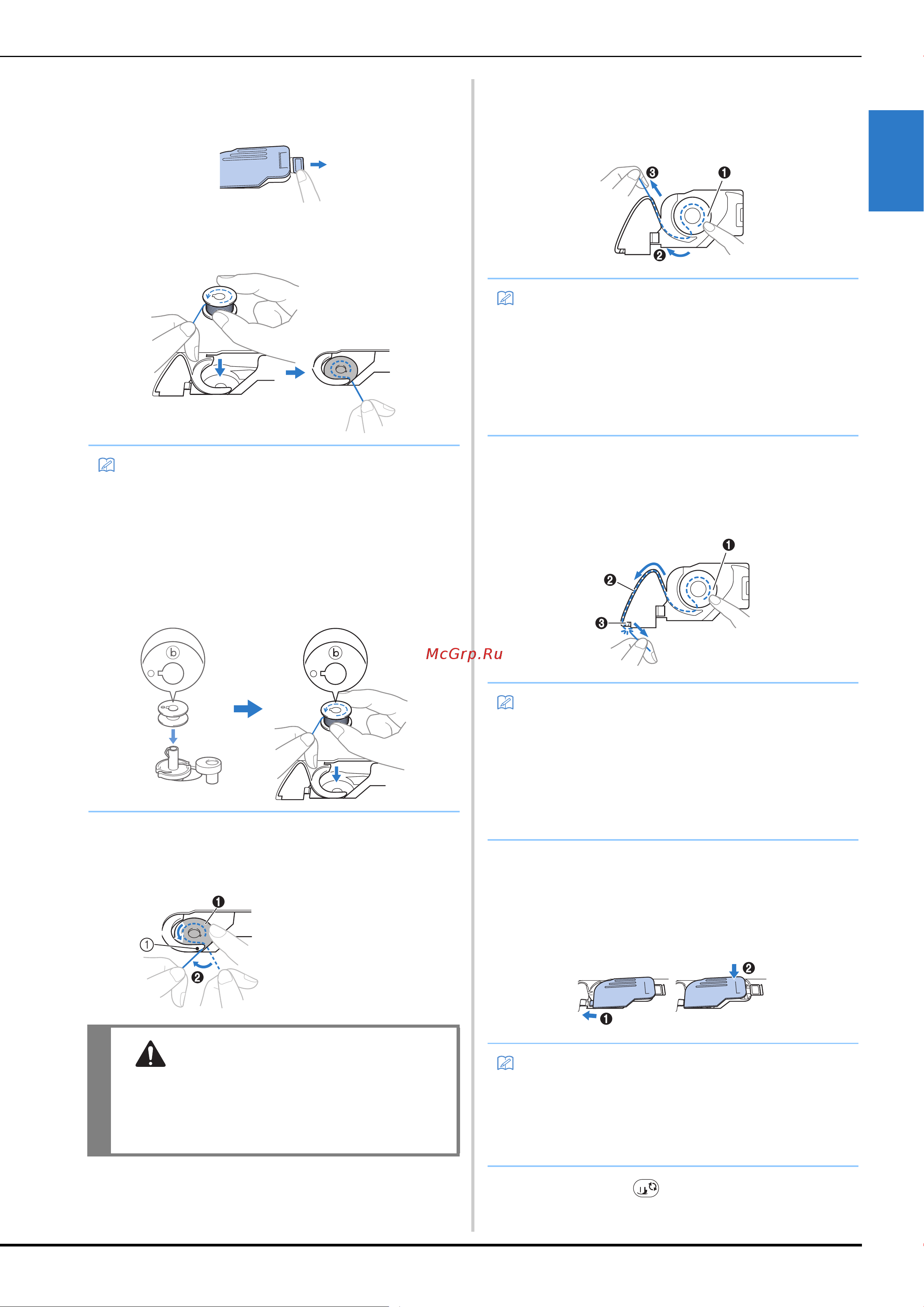

Намотка/установка шпульки
ПОДГОТОВКА К РАБОТЕ
15
1
f
Сдвиньте защелку крышки челночного устройства
вправо и удалите крышку челночного устройства.
g
Вставьте шпульку в шпульный колпачок так, чтобы
нить разматывалась с нее влево.
h
Слегка прижимая шпульку правой рукой (1), левой
рукой обведите конец нити вокруг язычка крышки
игольной пластины (2).
i
Слегка прижимая шпульку правой рукой (1),
проведите нить через вырез в крышке игольной
пластины (2) и несильно потяните за нее левой
рукой (3).
j
Слегка прижимая шпульку правой рукой (1), левой
рукой продолжайте протягивать нить через прорезь
(2). Затем обрежьте нить при помощи устройства
для обрезки нити (3).
k
Повторно установите крышку челночного
устройства.
Вставьте язычок крышки челночного устройства в
паз крышки игольной пластины и слегка нажмите
справа.
l
Нажмите кнопку , чтобы разблокировать все
кнопки.
Напоминание
• Чтобы нижняя нить (нить шпульки) сматывалась в
правильном направлении, необходимо установить
шпульку в шпульный колпачок в той же ориентации,
что и на вал устройства намотки шпульки.
В качестве ориентира можно использовать отметку
“b” на боковой стороне шпульки, прилагаемой к
данной машине.
1 Язычок
ОСТОРОЖНО!
• Обязательно прижимайте шпульку пальцем
и правильно разматывайте нить со шпульки.
В противном случае нить может порваться
или натяжение нити будет неправильным.
Напоминание
• Если обвести конец нити вокруг язычка крышки
игольной пластины, провести нить, как показано в
шаге 2 на этом рисунке, а затем слегка потянуть
нить в точке 3, нить пройдет через натяжную
пружину шпульного колпачка. В результате во
время шитья будет обеспечиваться надлежащее
натяжение нижней нити (нити шпульки).
Напоминание
• Заправку нижней нити (нити шпульки) необходимо
выполнить правильно в соответствии с данными
инструкциями. Если нить просто провести через
вырез в крышке игольной пластины, нижняя нить
(нить шпульки) не будет правильно заправлена. Это
может привести к плохому качеству шитья или
неправильному натяжению нити.
Напоминание
• Приступить к шитью можно без предварительного
вытягивания нижней нити. Если перед началом
шитья необходимо вытянуть нижнюю нить (нить
шпульки), выполните действия, описанные в разделе
“Вытягивание нижней нити”, с. 18.
