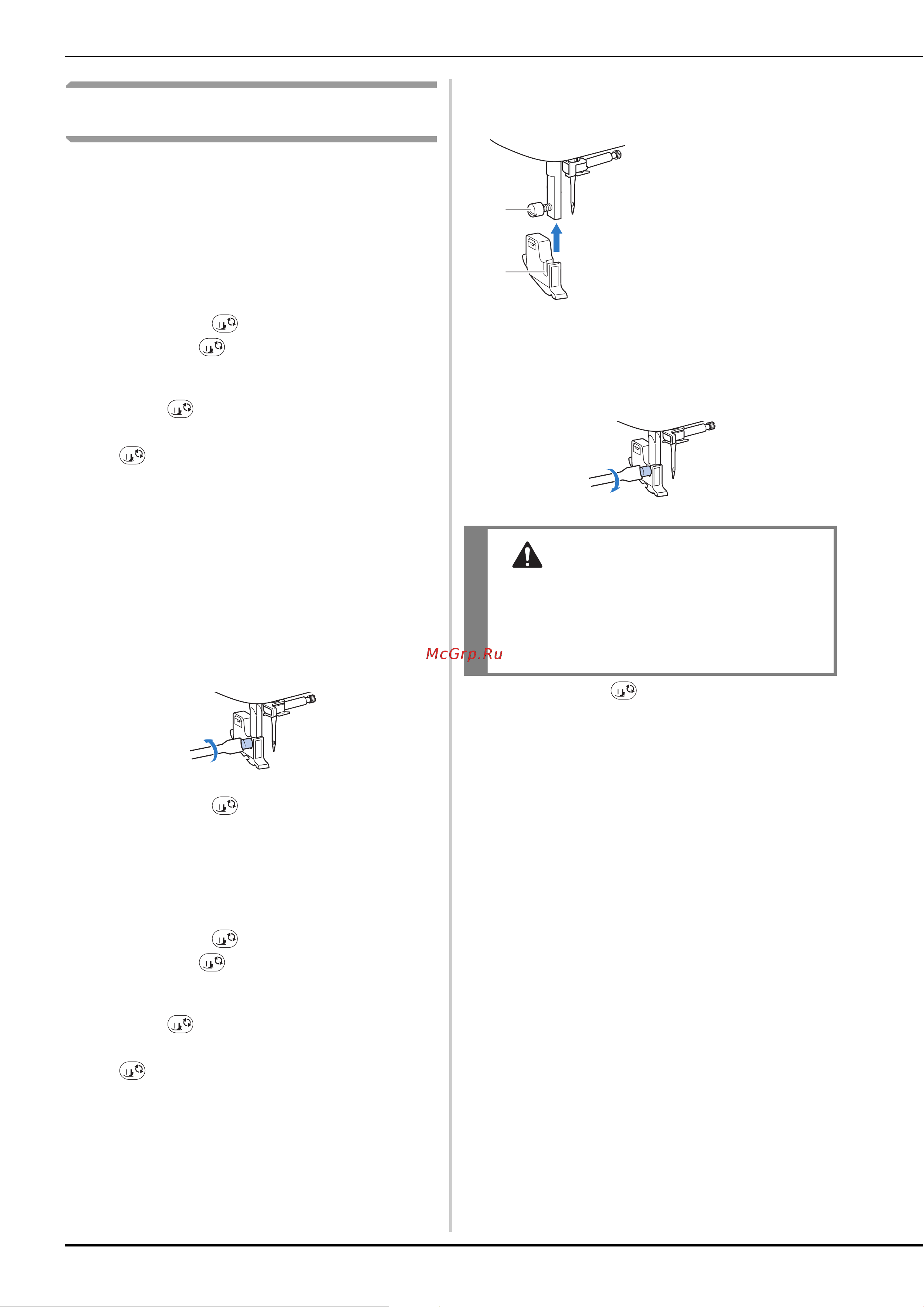

Замена прижимной лапки
22
Снятие и установка держателя прижимной
лапки
Удалите держатель прижимной лапки перед очисткой
машины или перед установкой прижимной лапки, для
которой держатель прижимной лапки не требуется
(например, шагающей лапки и лапки для квилтинга).
■ Снятие держателя прижимной лапки
a
Опустите рычаг прижимной лапки.
b
Нажмите кнопку .
• Если нажать при поднятой прижимной лапке,
появляется сообщение об ошибке. Опустите
рычаг прижимной лапки и еще раз нажмите
кнопку .
→ Экран меняется, и все кнопки управления (кроме
) блокируются.
c
Снимите прижимную лапку.
• Дополнительные сведения см. в разделе “Замена
прижимной лапки”, с. 21.
d
Отверткой ослабьте винт держателя прижимной
лапки.
Поверните винт в направлении задней стороны
машины (против часовой стрелки).
• Винт держателя прижимной лапки также можно
ослабить или затянуть при помощи
дискообразной отвертки.
e
Нажмите кнопку , чтобы разблокировать все
кнопки.
■ Установка держателя прижимной лапки
a
Опустите рычаг прижимной лапки.
b
Нажмите кнопку .
• Если нажать при поднятой прижимной лапке,
появляется сообщение об ошибке. Опустите
рычаг прижимной лапки и еще раз нажмите
кнопку .
→ Экран меняется, и все кнопки управления (кроме
) блокируются.
c
Поднимите рычаг прижимной лапки.
d
Совместите паз держателя прижимной лапки с
винтом.
e
Удерживая держатель прижимной лапки на месте
правой рукой, левой рукой затяните винт отверткой.
Поверните винт по направлению к себе (по часовой
стрелке).
f
Нажмите кнопку , чтобы разблокировать все
кнопки.
1 Винт
2 Паз в держателе
прижимной лапки
ОСТОРОЖНО!
• Надежно затягивайте винт держателя
прижимной лапки. Иначе держатель
прижимной лапки может выпасть, игла
может задеть прижимную лапку и погнуться
или сломаться.
a
b
