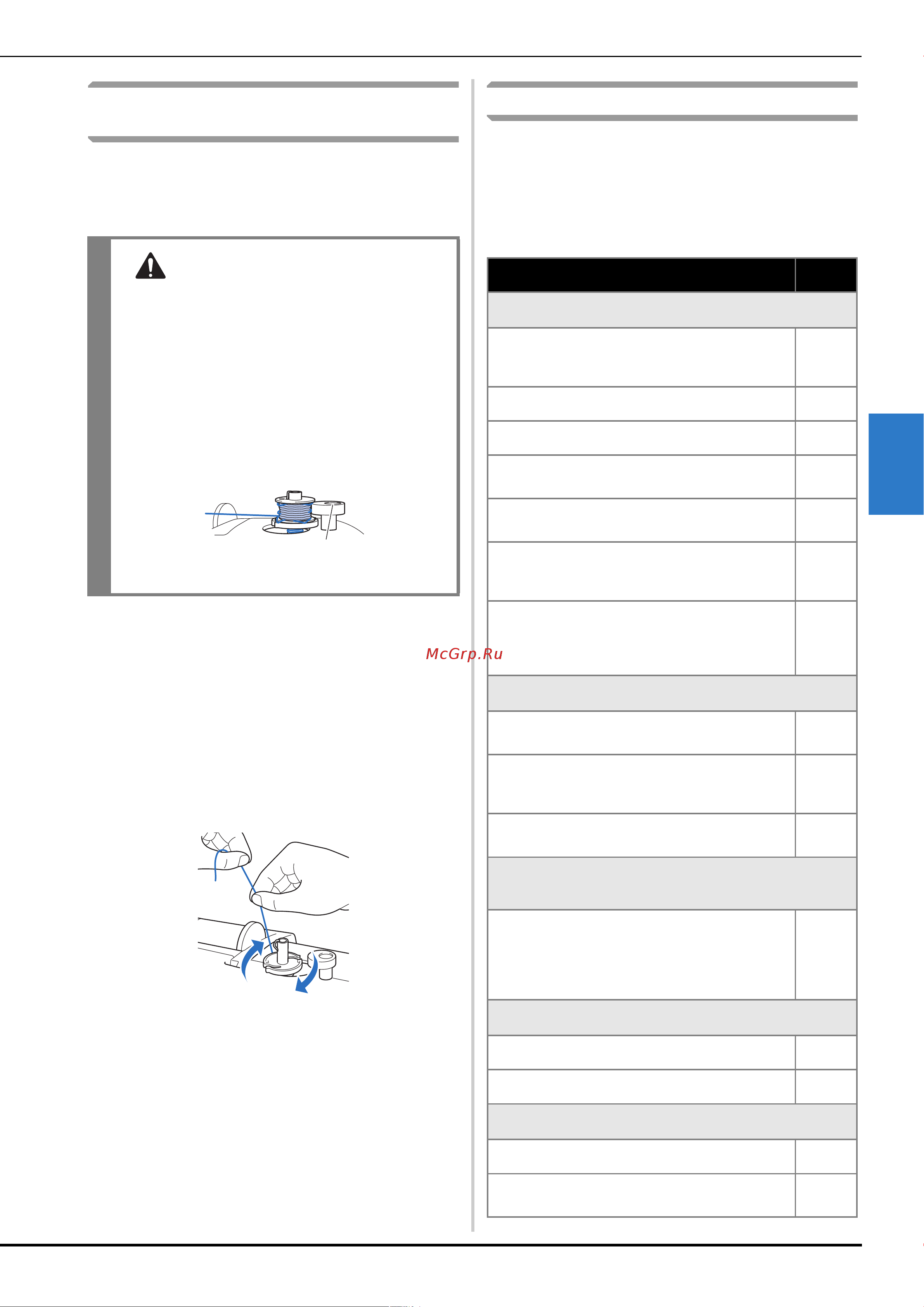

Поиск и устранение неисправностей
63
ПРИЛОЖЕНИЕ
4
Если нить запуталась под седлом
устройства намотки шпульки
Если намотка шпульки начинается, когда нить не
пропущена правильно через натяжной диск
нитенаправителя для намотки шпульки, нить может
запутаться под седлом устройства намотки шпульки.
a
Остановите намотку шпульки.
b
Ножницами обрежьте нить рядом с
нитенаправителем для намотки шпульки.
c
Сдвиньте вал устройства намотки шпульки влево,
снимите шпульку с вала и обрежьте нить, идущую к
шпульке, чтобы полностью снять шпульку с вала.
d
Держа конец нити левой рукой, правой рукой
размотайте нить по часовой стрелке из-под седла
устройства намотки шпульки, как показано ниже.
Список признаков
Перед обращением в сервисный центр выполните
следующие проверки. Если вместо номера страницы
стоит звездочка (*), обратитесь к официальному дилеру
Brother или в ближайший авторизованный сервисный
центр Brother.
■ Подготовка к работе
ОСТОРОЖНО!
• Не снимайте седло устройства намотки
шпульки, даже если нить запуталась под
ним. В противном случае возможно
повреждение ножа, встроенного в седло
устройства намотки шпульки.
• Не выворачивайте винт направляющего
стержня устройства намотки шпульки, так
как в противном случае возможно
повреждение машины; невозможно
размотать нить, вывернув винт.
1 Винт направляющего стержня устройства
намотки шпульки
a
Признак, причина/способ устранения
Описание
Не удается заправить нить в иглу.
Игла находится в неправильном положении.
• Нажмите кнопку “Положение иглы”, чтобы
поднять иглу.
6
Игла установлена неправильно. 20
Игла повернута, погнута или затупилась. 20
Неправильно заправлена верхняя нить.
Рычажок нитевдевателя не опущен до щелчка.
16
Крючок нитевдевателя погнулся и не
проходит через игольное ушко.
*
Рычажок нитевдевателя не удается
переместить или вернуть в исходное
положение.
*
Используется игла размера 65/9.
• Такая игла несовместима с нитевдевателем.
Проденьте нить вручную через игольное
ушко.
17
Нить неравномерно наматывается на шпульку.
Нить неправильно заправлена в
нитенаправитель для намотки шпульки.
12
Нить, вытянутая из нитенаправителя для
намотки шпульки, неправильно намотана на
шпульку.
13
Пустая шпулька неправильно надета на
стержень.
12
При намотке шпульки нижняя нить была намотана
под седлом устройства намотки шпульки.
Нить неправильно проведена под натяжным
диском на нитенаправителе для намотки
шпульки.
• Вытащите запутавшуюся нить и намотайте
нить на шпульку.
12, 63
Нижняя нить не вытягивается наверх.
Игла повернута, погнута или затупилась. 20
Шпулька установлена неправильно. 14
На ЖК-дисплее ничего не видно.
Кнопка питания не включена. 9
Вилка кабеля питания не вставлена в
электрическую розетку.
9
