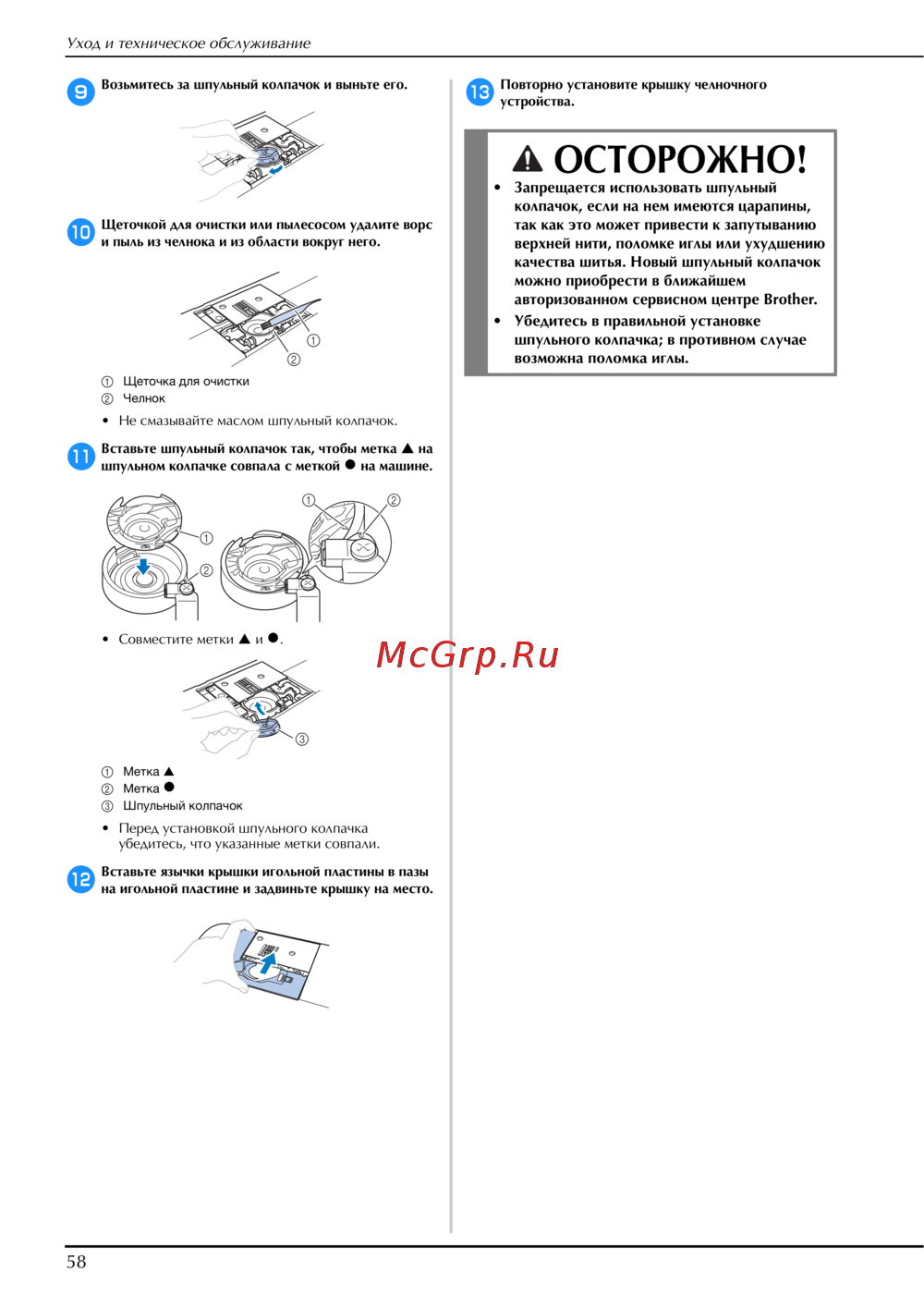

Уход и техническое обслуживание
58
i
Возьмитесь за шпульный колпачок и выньте его.
j
Щеточкой для очистки или пылесосом удалите ворс
и пыль из челнока и из области вокруг него.
1 Щеточка для очистки
2 Челнок
• Не смазывайте маслом шпульный колпачок.
k
Вставьте шпульный колпачок так, чтобы метка S на
шпульном колпачке совпала с меткой
z на машине.
• Совместите метки S и
z.
1 Метка S
2 Метка
z
3 Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
l
Вставьте язычки крышки игольной пластины в пазы
на игольной пластине и задвиньте крышку на место.
m
Повторно установите крышку челночного
устройства.
a
b
a
b
ab
c
ОСТОРОЖНО!
•
Запрещается использовать шпульный
колпачок, если на нем имеются царапины,
так как это может привести к запутыванию
верхней нити, поломке иглы или ухудшению
качества шитья. Новый шпульный колпачок
можно приобрести в ближайшем
авторизованном сервисном центре Brother.
• Убедитесь в правильной установке
шпульного колпачка; в противном случае
возможна поломка иглы.
