Детали машины
ПОДГОТОВКА К РАБОТЕ
7
1
Принадлежности в комплекте поставки
В зависимости от вашей модели машины набор принадлежностей в комплекте поставки может отличаться от набора,
указанного в таблице ниже. Подробная информация о прилагаемых принадлежностях (с кодами изделия) для вашей
машины приведена в отдельном документе “Принадлежности в комплекте поставки”.
Потяните за верхнюю часть плоской платформы, чтобы открыть отсек для принадлежностей.

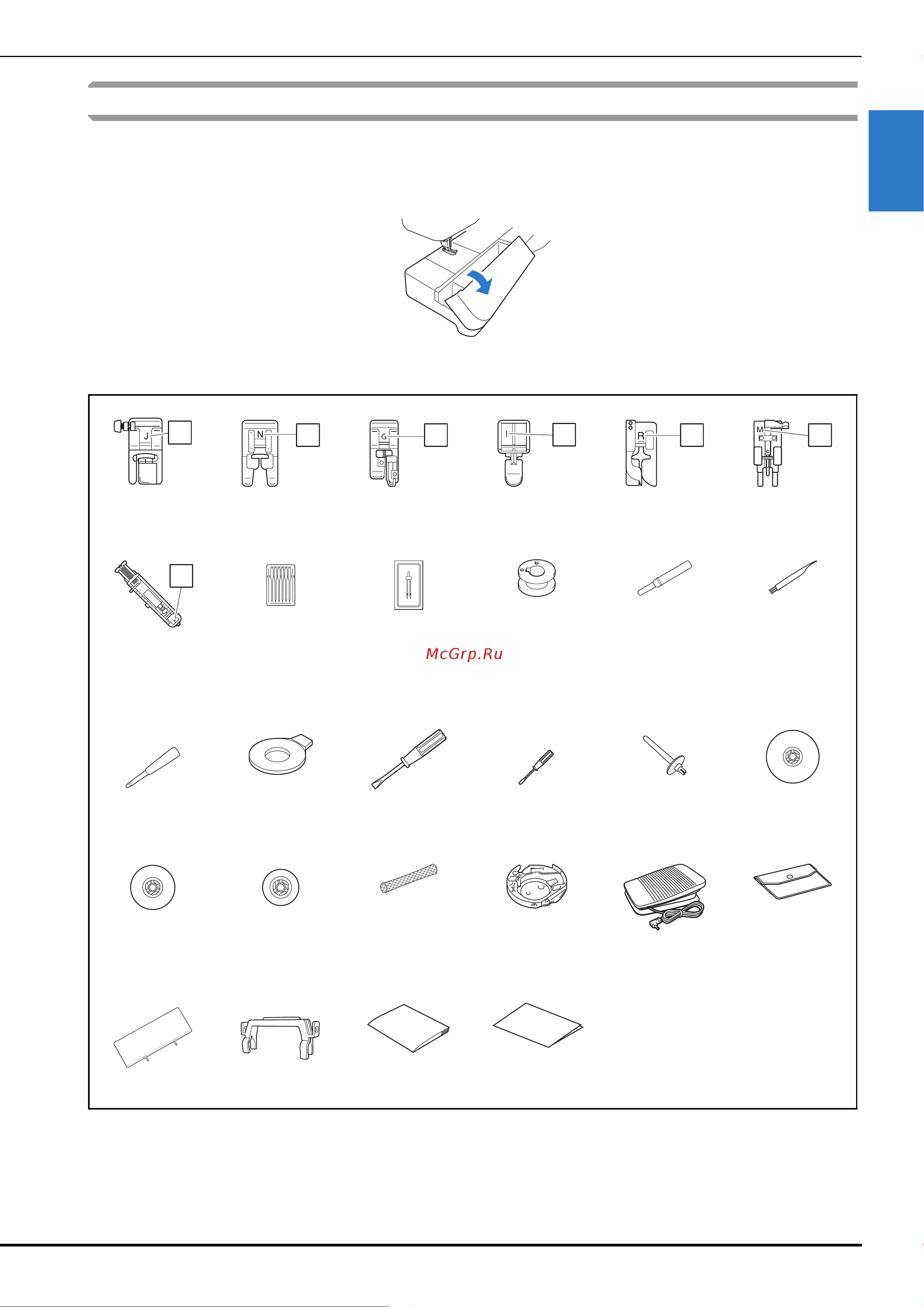

■ Принадлежности в комплекте поставки
1. 2. 3. 4. 5. 6.
Лапка для строчки зигзаг
“J” (установлена на
машине)
Лапка для выстрачивания
монограмм “N”
Лапка для краеобметочных
работ “G”
Лапка для вшивания
“молнии” “I”
Лапка с направляющей
для потайного шва “R”
Лапка для пришивания
пуговиц “M”
7. 8. 9. 10. 11. 12.
Лапка для обметывания
петель “A”
Набор игл
2 иглы 75/11,
2 иглы 90/14,
2 иглы 90/14:
игла с закругленным
острием (золотистая)
Двойная игла
Игла 2/11
Шпулька (4 шт.)
(одна шпулька установлена
на машине)
Вспарыватель для петель Щеточка для очистки
13. 14. 15. 16. 17. 18.
Прошивка Дискообразная отвертка Отвертка (большая) Отвертка (малая) Стержень для второй
катушки
Колпачок катушки
(большой)
19. 20. 21. 22. 23. 24.
Колпачок катушки
(средний)
(установлен на машине)
Колпачок катушки (малый) Сетка для катушки Шпульный колпачок
(установлен на машине)
Педаль Сумка для
принадлежностей
25. 26. 27. 28.
Таблица строчек Держатель для таблицы
строчек
Руководство пользователя Краткий справочник
J
N
G
I
R
M
A
