8. СБОРКА
Комплектность мотокультиватора приве-
дена в Таблице 1.
Таблица 1 Комплектность
мотокультиватора*
Наименование
Модель
ВС9813
Мотокультиватор 1 шт.
Колеса 1 к-т
Фрезы (левая, правая) 1 к-т
Комплект инструментов и
принадлежностей**
1 к-т
Руководство по эксплуатации 1 шт.
(*) Производитель оставляет за собой пра-
во без предварительного уведомления
вносить изменения в комплектность
(**) Инструменты и принадлежности по-
ставляются при наличии согласованных
с поставщиком требований заказчика
Для сборки мотокультиватора необходи-
мо выполнить ряд операций.
1. Установите диски на шину (Рис. 3).

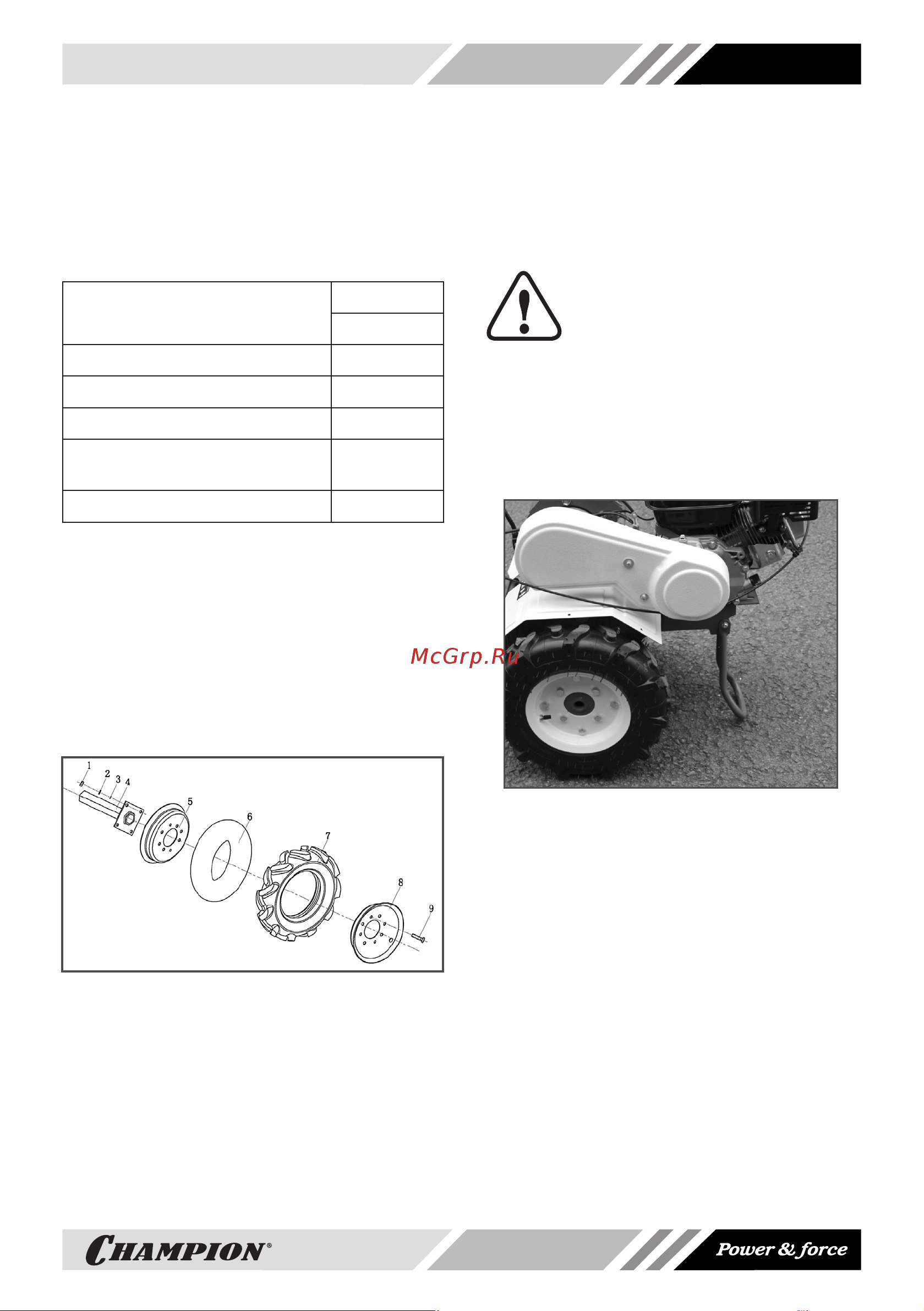

Рис. 3 Установка колес на мотокультиватор
1.Гайка 2.Гровер-шайба 3.Шайба
4.Ось колеса 5,8.Диск 6.Камера
7.Шина 9.Болт
2. Накачайте шины давлением 0,12-
0,18 МПа (1,2-1,8 кг/см²).
3. Установите оси колес на диски колес
с помощью крепежа.
4. Установите колеса на выходной вал
редуктора. Перед установкой на вал
нанесите тонким слоем густую кон-
систентную смазку. Вставьте в от-
верстия осей пальцы и зафиксируйте
шплинтами.
ВНИМАНИЕ!
При установке колеса нужно
ориентироваться на изобра-
жение стрелки на боковине
шины, которое показывает направле-
ние вращения шины, при котором про-
тектор обеспечивает наибольшее тя-
говое усилие колеса.
5. Опустите стояночную опору (Рис. 4)
для устойчивости мотокультиватора.
Рис. 4 Стояночная опора
6. Установите правое и левое защитное
крыло, используя болты из комплекта
крепежа.
7. Установите рабочие рукоятки на мо-
токультиватор. Отрегулируйте по-
ложение рукояток по высоте и углу
поворота, после чего затяните ручки
регулировки рукояток (Рис. 1 п. 3, 6).
РЕГУЛИРОВКА ТРОСА
СЦЕПЛЕНИЯ
Трос сцепления должен быть отрегули-
рован так, чтобы при полностью нажа-
том рычаге сцепления пружина троса
сцепления была растянута на 0,5-1 см
(Рис. 5А).
