23
1
2

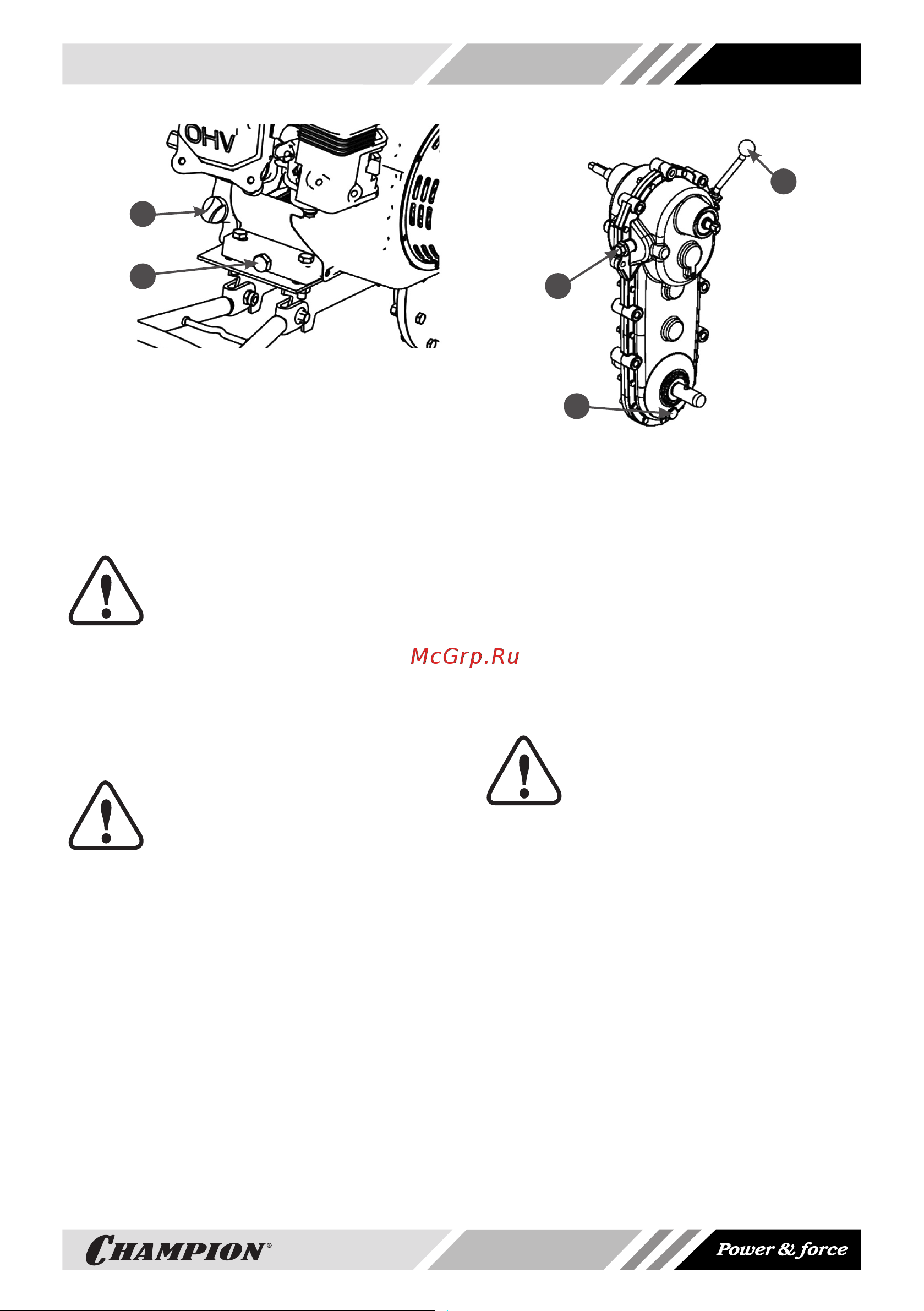

Рис. 20 Замена масла в двигателе
1. Крышка-щуп маслозаливной горловины
2. Болт сливного отверстия
4. Закрутите сливной болт.
5. Залейте рекомендованное масло до
необходимого уровня.
6. Закрутите крышку-щуп маслозалив-
ной горловины.
ВНИМАНИЕ!
Своевременно производите
замену масла в двигателе. Вы-
ход из строя двигателя в ре-
зультате работы на отработавшем
свой ресурс масле, не подлежит ремон-
ту по гарантии.
ЗАМЕНА МАСЛА В КОРОБКЕ
ПЕРЕДАЧ
ПРИМЕЧАНИЕ!
Рекомендуется производить
замену масла в коробке пере-
дач сразу же после окончания
работы, пока редуктор не остыл. Это
позволит слить отработанное масло
более полно и быстрей.
1. Установите мотокультиватор на ров-
ной горизонтальной поверхности.
2. Очистите от загрязнений зону вокруг
контрольного/маслозаливного и слив-
ного отверстий.
3. Выкрутите болт контрольного/масло-
заливного отверстия (1) Рис. 21.
4. Выкрутите болт сливного отверстия (2)
Рис. 21 и слейте отработанное масло
в подготовленную для этого емкость.
1
2
3
Рис. 21 Обслуживание коробки передач
1. Болт контрольного отверстия
2. Болт сливного отверстия
3. Рычаг переключения передач
5. Закрутите болт сливного отверстия.
6. Залейте рекомендованное масло до
необходимого уровня.
7. Закрутите болт контрольного отвер-
стия.
ЗАМЕНА МАСЛА В РЕДУКТОРЕ
ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ!
Рекомендуется производить
замену масла в редукторе дви-
гателя сразу же после оконча-
ния работы, пока редуктор не остыл.
Это позволит слить отработанное
масло более полно и быстрей.
1. Установите мотокультиватор на ров-
ной горизонтальной поверхности.
2. Очистите от загрязнений зону вокруг
маслозаливного и сливного отверстий.
3. Выкрутите болт заливного отверстия.
4. Выкрутите болт сливного отверстия
(Рис. 22 ) и слейте отработанное масло
в подготовленную для этого емкость.
5. Закрутите болт отверстия для слива
масла.
6. С помощью воронки залейте в редук-
тор двигателя необходимый объем
чистого моторного масла.
