Champion BC 9813 [14/32] Внимание
![Champion BC 9813 [14/32] Внимание](/views2/2011175/page14/bge.png)
14
1
A B
3
2

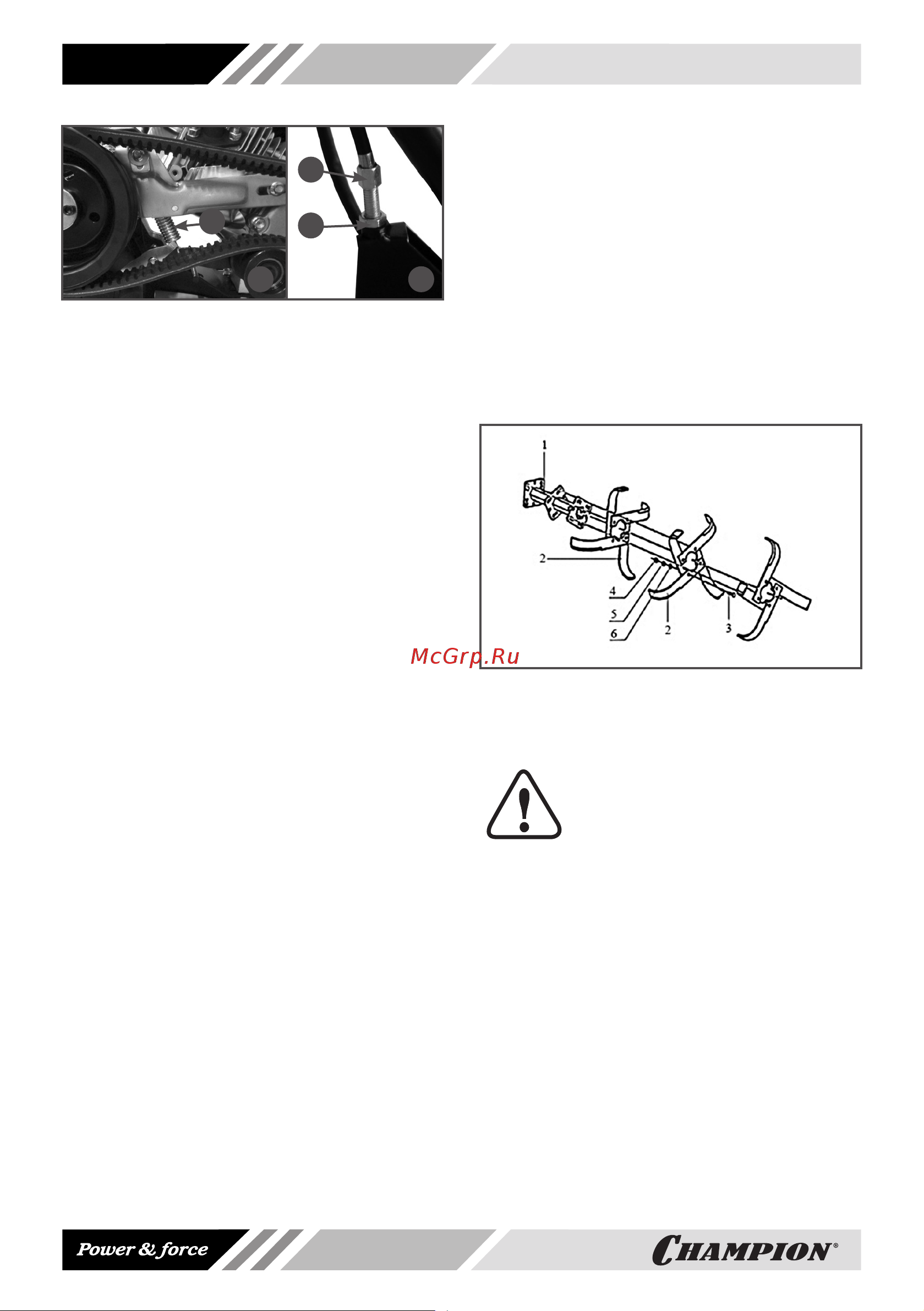

Рис. 5 Регулировка троса сцепления
1. Пружина троса сцепления
2. Стопорная гайка
3. Регулировочная гайка
Если ход троса сцепления не соответ-
ствует рекомендациям, ослабьте стопор-
ную гайку (2) и закрутите или выкрутите
регулировочную муфту (3) при необходи-
мости (Рис. 5В).
Вместо колес на мотокультиватор мож-
но установить фрезы (входят в комплект
поставки). Фрезы используются вместе с
сошником.
СОШНИК
Сошник обеспечивает различную глуби-
ну обработки почвы. Если Вы устанавли-
ваете сошник слишком глубоко в почву,
движение мотокультиватора замедлится,
и глубина культивирования увеличится.
Поднимая сошник, Вы увеличите ско-
рость, но культивирование будет более
поверхностное. Правильная установка
глубины сошника зависит от состава по-
чвы.
СБОРКА ФРЕЗ
1. Установить ножи фрез на кронштей-
ны осей фрез (ножи должны быть
установлены лезвием по ходу культи-
вации) Рис. 6.
2. Закрепить ножи на кронштейне при
помощи гаек, шайб и пружинных
шайб.
3. Повторить операции 1,2 на других
кронштейнах.
4. Установить фрезы на выходной вал
редуктора, закрепить болтами.
Рис.6 Сборка фрез
1. Ось фрезы 2. Ножи фрезы 3. Болт 4. Гайка
5. Пружинная шайба 6. Шайба
ВНИМАНИЕ!
Запрещается устанавливать
дополнительное рабочее обо-
рудование диаметром бо-
лее 300 мм и шириной захвата более
1050 мм.
