16

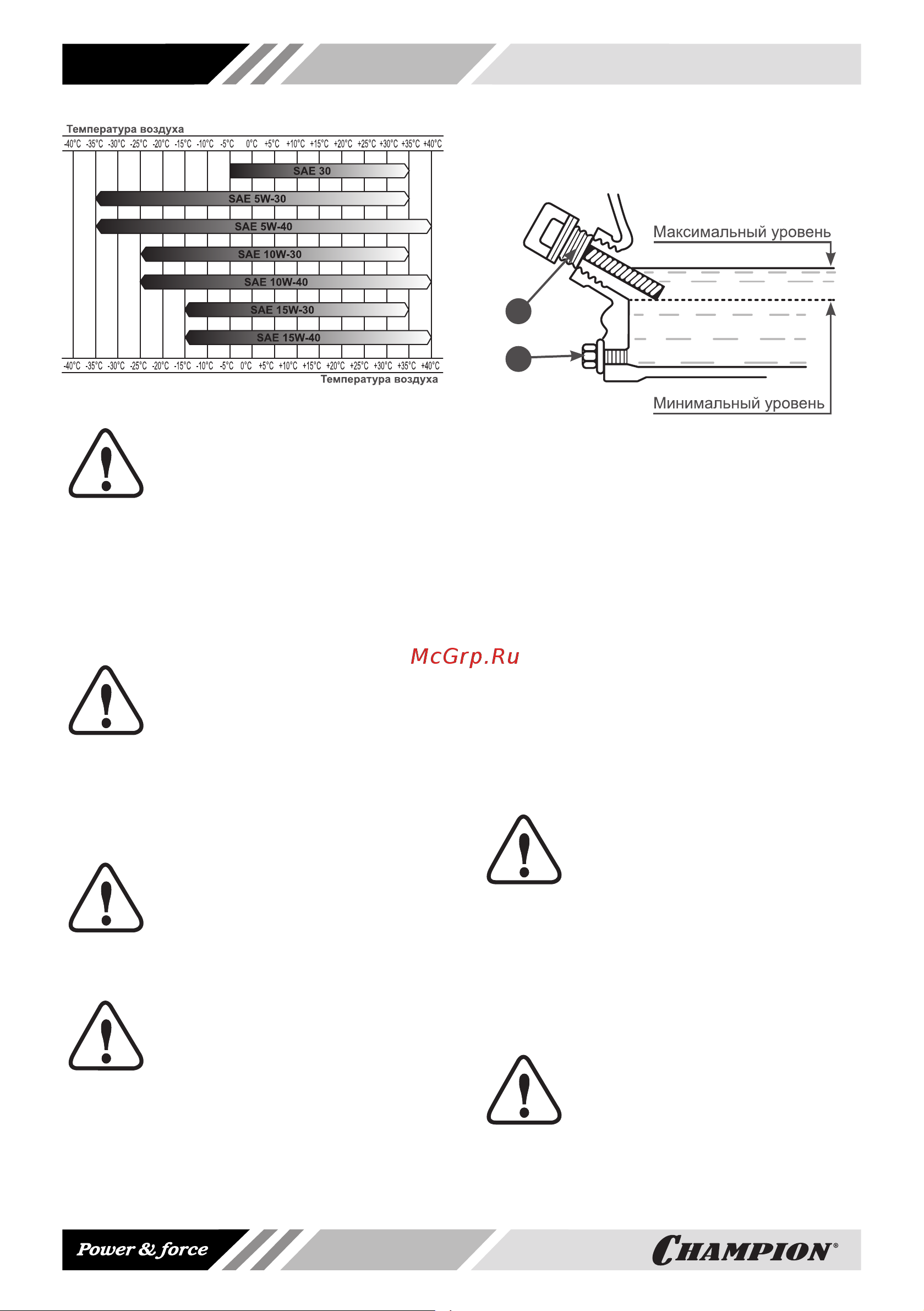

Рис. 8 Определение вязкости масла
ПРИМЕЧАНИЕ!
Для мотокультиватора
CHAMPION рекомендуется
применять масло CHAMPION
SAE30, SAE5W-30. Допускается приме-
нение масла других производителей со-
ответствующих категории SJ и выше
по классификации API и соответствую-
щей вязкости масла по классификации
SAE в зависимости от температуры
окружающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведет к выходу из строя двигателя,
и не подлежит ремонту по гарантии.
ВНИМАНИЕ!
Помните, что датчик уровня
масла (при его наличии) не га-
рантирует на 100 % отключе-
ние двигателя при пониженном уровне
масла в картере.
ВНИМАНИЕ!
При запуске нового двигателя
первая замена масла произво-
дится через 5 часов работы
двигателя. Вторая замена масла че-
рез 25 часов работы двигателя. Все
последующие замены масла произво-
дятся через каждые 50 часов работы
двигателя.
Для заправки моторного масла необхо-
димо проверить уровень масла в картере
(Рис.9):
2
1
Рис. 9 Проверка уровня масла в картере
1. Крышка-щуп маслозаливной горловины
2. Болт сливного отверстия
1. Открутите крышку картера и извлеки-
те щуп.
2. Протрите щуп насухо и вставьте в от-
верстие заливной горловины, не за-
кручивая крышку. Аккуратно вытащите
щуп и осмотрите его. Уровень масла
должен соответствовать верхней от-
метке на щупе. При недостаточном
уровне масла в картере необходимо
долить чистое масло до верхней отмет-
ки на щупе (что соответствует нижней
кромке заливного отверстия). После
окончательной проверки, плотно закру-
тите крышку заливной горловины.
ВНИМАНИЕ!
Мотокультиватор постав-
ляется с завода без масла в
воздушном фильтре. Перед
запуском в работу необходимо залить
чистое моторное масло в нижнюю
часть опоры воздушного фильтра (Рис.
23 п. 2). Подробнее указано в разделе
«Обслуживание воздушного фильтра».
МАСЛО В КОРОБКЕ ПЕРЕДАЧ
ВНИМАНИЕ!
Мотокультиватор поставля-
ется с завода без масла в кар-
тере коробки передач. Перед
запуском в работу необходимо залить
требуемое количество (0,4 л) чистого
моторного масла.
