17
Для смазки используйте моторное масло
SAE 30/SAE 10W40 по классификации
SAE.
Расположите мотокультиватор горизон-
тально на ровной поверхности и выкру-
тите болт контрольного отверстия (А)
(Рис. 10).
А

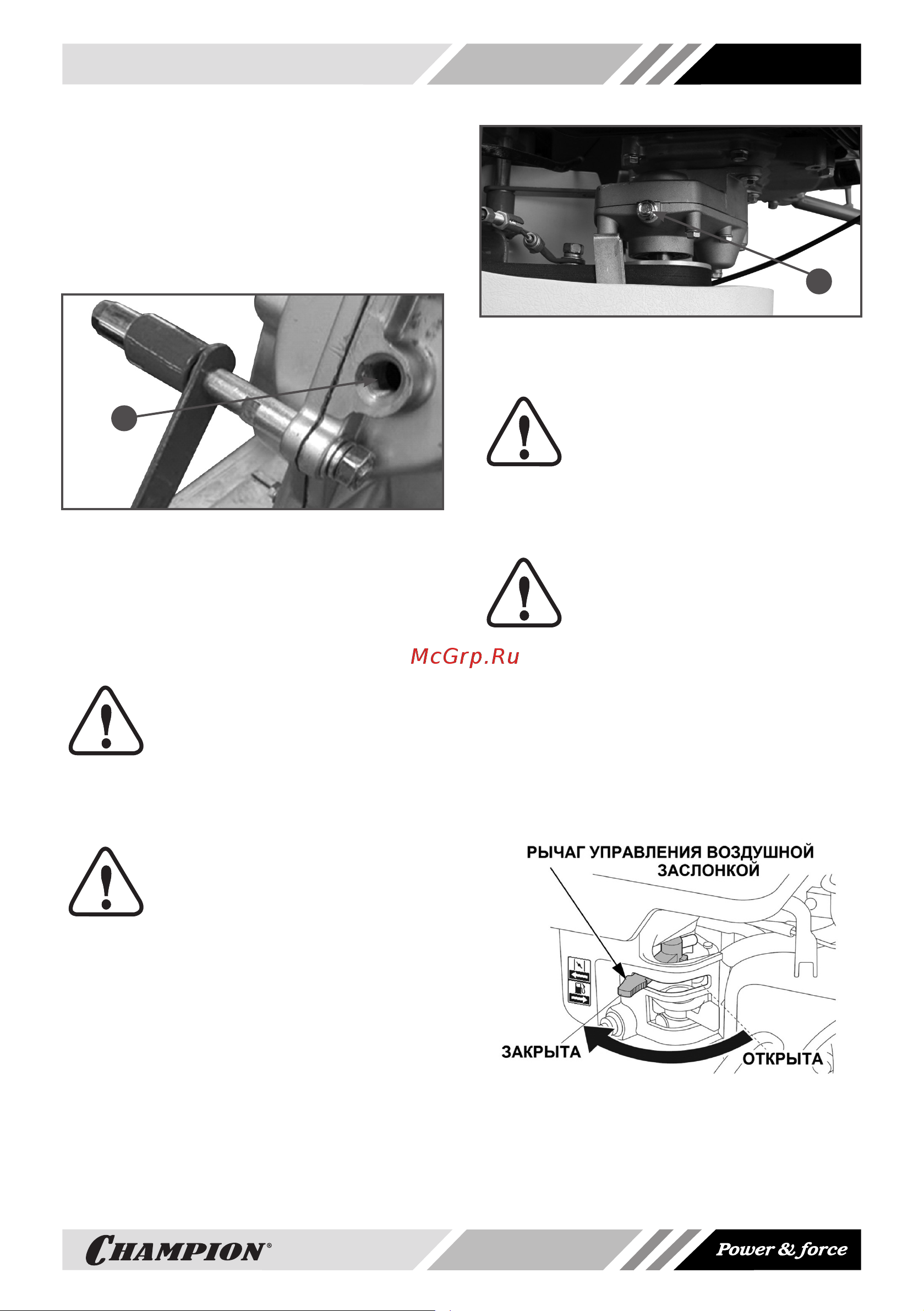

Рис. 10 Заправка масла в коробку передач
С помощью воронки залейте в коробку
передач необходимый объем чистого мо-
торного масла. Уровень масла должен
быть по нижнюю кромку контрольного
отверстия. Долейте масло, если уровень
слишком низкий.
ПРИМЕЧАНИЕ!
Через каждые 100 часов рабо-
ты необходимо контролиро-
вать уровень масла в картере
коробки передач.
МАСЛО В РЕДУКТОРЕ ДВИГАТЕЛЯ
ВНИМАНИЕ!
Мотокультиватор поставля-
ется с завода без масла в кар-
тере редуктора двигателя.
Перед запуском в работу необходимо
залить требуемое количество (0,2 л)
чистого моторного масла.
Для смазки используйте моторное масло
SAE 30/SAE 10W40 по классификации
SAE.
Расположите мотокультиватор горизон-
тально на ровной поверхности и выкру-
тите болт контрольного отверстия (А)
(Рис. 11). С помощью воронки залейте в
редуктор двигателя необходимый объем
чистого моторного масла.
1
Рис. 11 Заправка масла в редуктор
двигателя
1. Заправка масла в редуктор двигателя
ПРИМЕЧАНИЕ!
Через каждые 100 часов рабо-
ты необходимо контролиро-
вать уровень масла в редук-
торе двигателя.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверять
уровень масла в картере.
1. Проверьте уровень масла в картере,
редукторе, воздушном фильтре и уро-
вень топлива в топливном баке.
2. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг в
крайнее левое положение (Рис. 12).
Если двигатель теплый, воздушную
заслонку не закрывать.
Рис. 12 Рычаг управления воздушной
заслонкой
3. Откройте топливный кран переводом
рычага вправо (Рис. 13).
