Рис. 22 Замена масла в редукторе
двигателя
1. Болт отверстия для слива масла
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Засоренный воздушный фильтр (Рис. 23)
препятствует потоку воздуха в карбюра-
тор, снижая производительность двига-
теля и мотокультиватора. Для обслужи-
вания необходимо:
1. Открутить барашковую гайку (6) и
снять крышку воздушного фильтра
(3).
2. Снять опору воздушного фильтра и
слить из нее отработанное масло.
Произвести очистку опоры воздушно-
го фильтра.
3. Поролоновый фильтр (4) можно про-
мыть мыльным раствором или рас-
твором не горючей жидкости, тща-
тельно отжать и просушить.
4. Установить на место опору воздуш-
ного фильтра и залить в нее чистое
моторное масло до отметки на ее кор-
пусе.
5. Смочить поролоновый фильтр специ-
альным или чистым моторным мас-
лом и отжать излишки масла.
6. Установить на место поролоновый
воздушный фильтр.
7. Установить крышку воздушного филь-
тра и закрутить барашковую гайку.
1
2
3
5
4
6

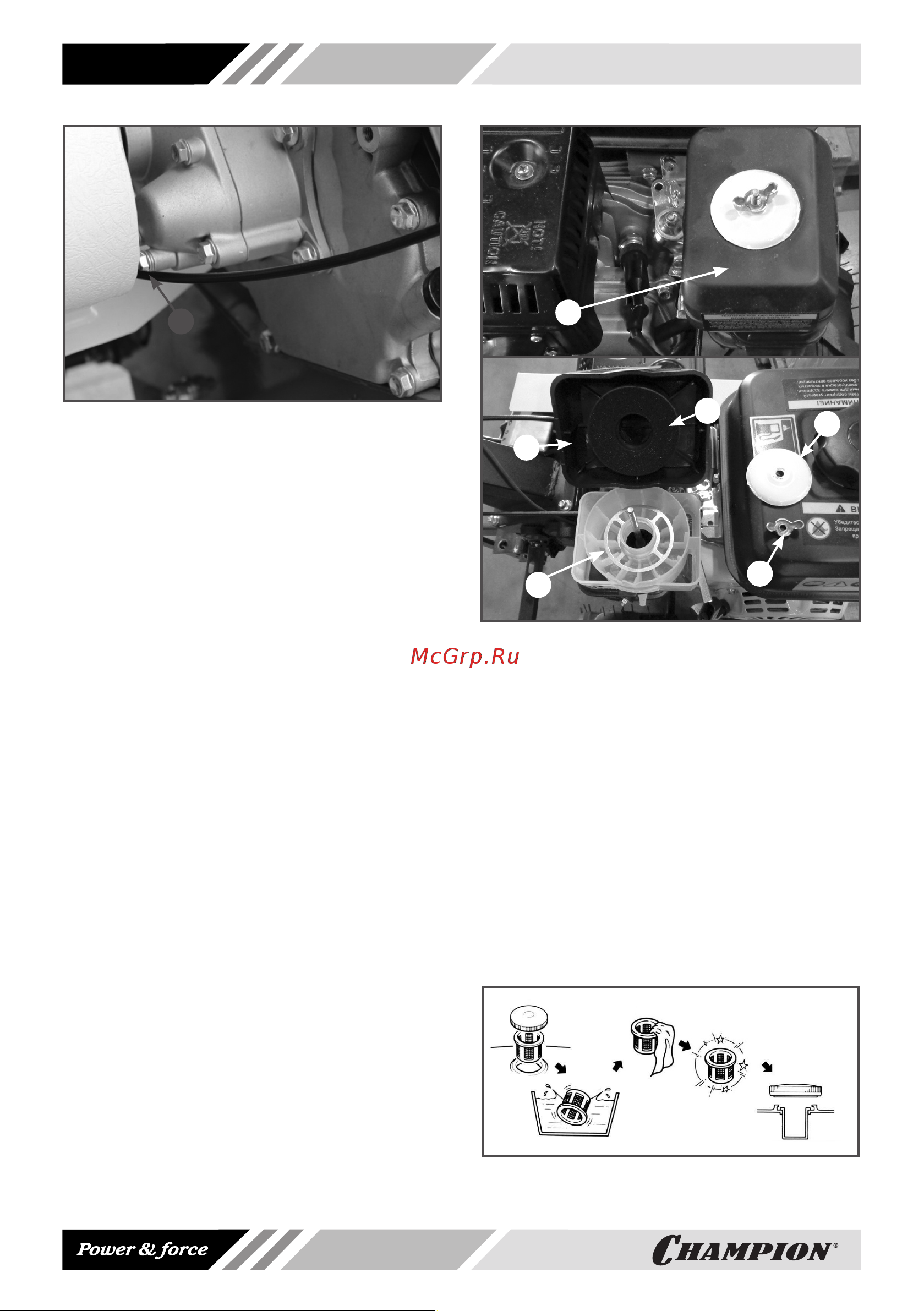

Рис. 23 Устройство воздушного фильтра
1. Фильтр воздушный в сборе
2. Опора воздушного фильтра
3. Крышка воздушного фильтра
4. Фильтр поролоновый
5. Шайба 6. Гайка барашковая
ОБСЛУЖИВАНИЕ ФИЛЬТРА
ТОПЛИВНОГО БАКА
Снимите крышку топливного бака
(Рис. 24) и извлеките сетчатый пласт-
массовый фильтр, расположенный под
крышкой топливного бака. Удалите ча-
стицы грязи, промойте фильтр и уста-
новите его на место. Закройте плотно
крышку топливного бака.
Рис. 24 Обслуживание фильтра
топливного бака
