19
ДВИЖЕНИЕ МОТОКУЛЬТИВАТОРА
Мотокультиватор ВС9813 имеет три ско-
рости передвижения: две вперед, одна
назад.
Максимальная скорость движения мо-
токультиватора ВС9813 на колесах на
первой передней передаче до 3,4 км/ч,
на второй — до 8,4 км/ч, на задней — до
3,4 км/ч.
Номинальная грузоподъемность 250 кг.
Положения рычага переключения пе-
редач мотокультиватора показаны на
Рис.16.

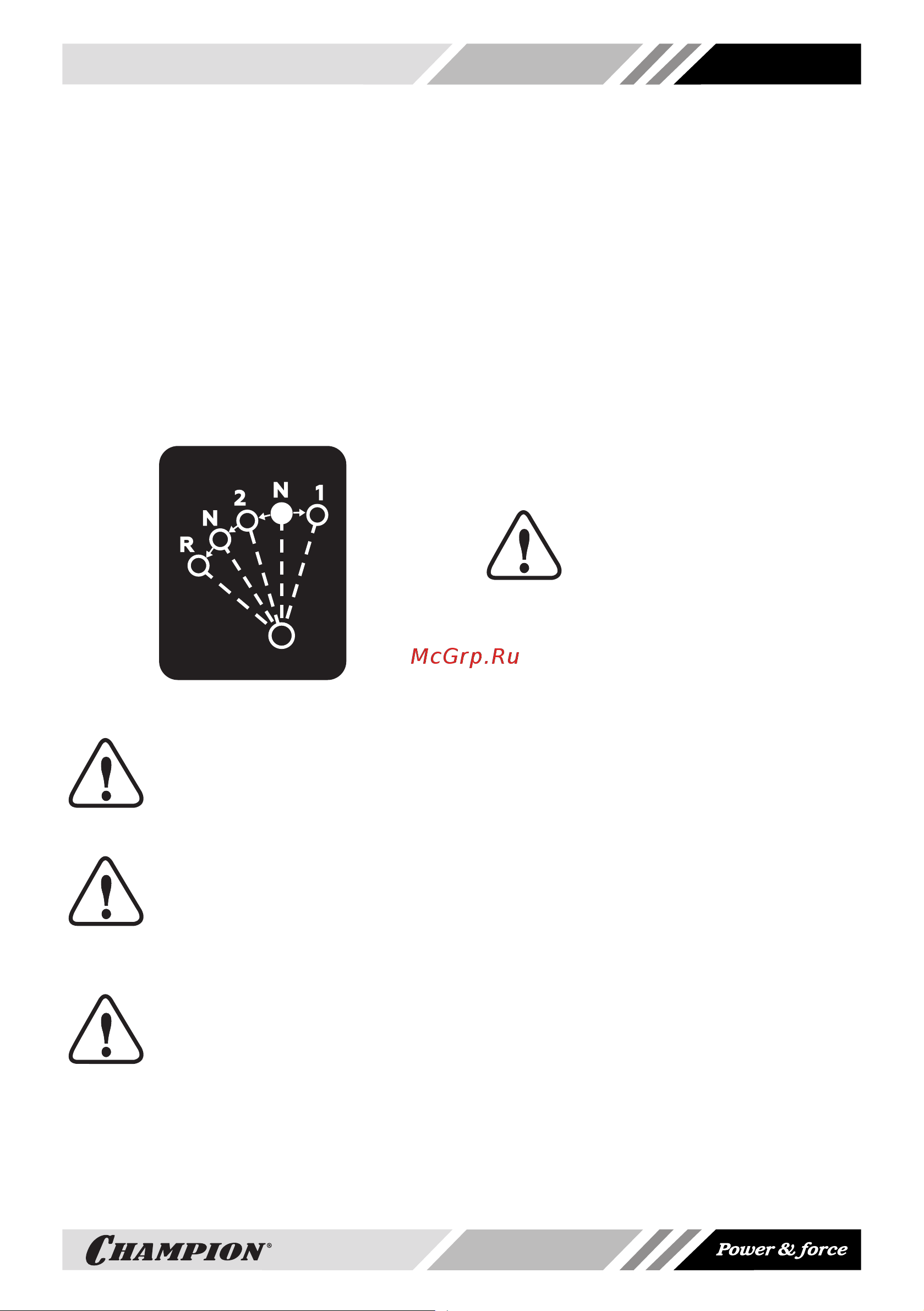

Рис. 16 Положения рычага переключения
передач
ВНИМАНИЕ!
Перед переключением пере-
дачи необходимо рычаг газа
перевести в режим холостого
хода двигателя.
ВНИМАНИЕ!
Перед включением, переключе-
нием или выключением переда-
чи необходимо отпускать ры-
чаг сцепления. Запрещено переключать
передачи, если рычаг сцепления нажат.
ВНИМАНИЕ!
Заднюю передачу необходимо
включать только после пол-
ной остановки вращения фрез
(колес).
Переключение передач:
1. Исходное положение — рычаг пере-
ключения передач в нейтральном по-
ложении (N).
2. Переведите рычаг газа в режим холо-
стого хода.
3. Переведите рычаг переключения пе-
редач в требуемое положение.
4. Если рычаг переключения передач не
перемещается в желаемое положе-
ние, установите рычаг переключения
передач в нейтральное положение,
отпустите рычаг сцепления и слегка
переместите мотокультиватор, чтобы
вернуть передачи в исходное положе-
ние.
ВНИМАНИЕ!
Во избежание попадания масла
в камеру сгорания двигателя,
во время работы держите
мотокультиватор горизонтально. На-
клоны двигателя свыше 15° от гори-
зонтальной плоскости должны быть
кратковременными.
РАБОТА С НАВЕСНЫМ
ОБОРУДОВАНИЕМ
Обработка почвы плугом
Обрабатывая почву плугом, мы срезаем
и переворачиваем верхний слой, тем са-
мым насыщая почву кислородом.
При обработке почвы плугом, необходи-
мо использовать широкие грунтозацеп-
ные колеса (Рис. 17) и один удлинитель
оси, который ставится с правой стороны
мотокультиватора, по ходу движения.
Применение удлинителя оси только с
правой стороны обусловлено конструк-
цией плуга (отвал с правой стороны).
Широкая ось мотокультиватора с правой
стороны препятствует его развороту под
действием усилия со стороны плуга.
