Краткий обзор компонентов системы Sennheiser SDC 8200
10
Краткий обзор компонентов системы SDC
8200
Система для проведения конференций и синхронного перевода
SDC 8200 состоит из следующих элементов:
● Конференц-пульты для делегатов и председателей
● Пульты переводчиков
● Центральные блоки
● Системные кабели
● программное обеспечение для управления конференцией и
системой синхронного перевода (если необходимо)

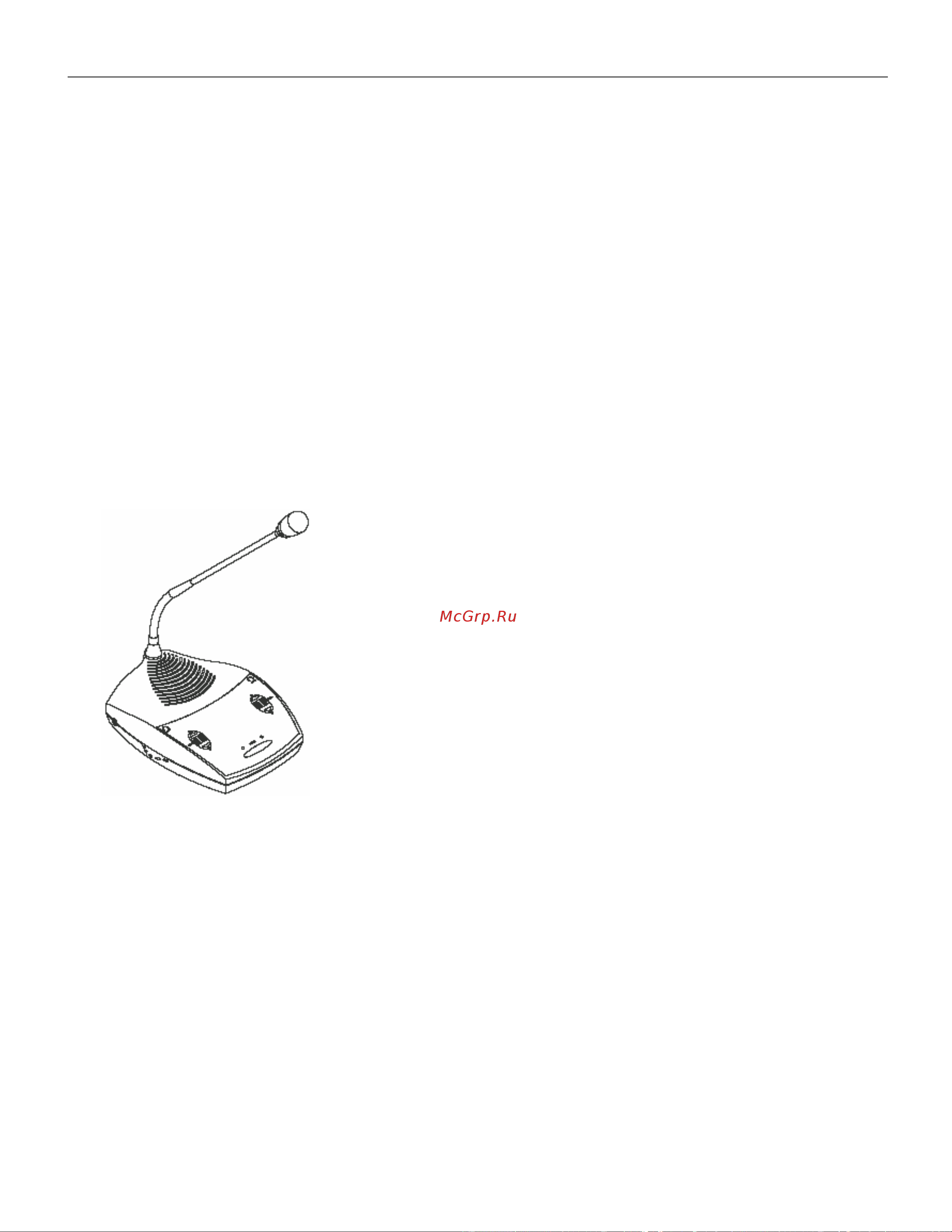

Конференц-пульты
Конференц-пульт оборудован встроенным громкоговорителем,
что позволяет делегату непосредственно воспринимать всю
звуковую информацию, например, речи, доклады, или любые
другие звуковые сообщения. Данная децентрализованная
"акустическая система" обеспечивает превосходное качество
звучания с комфортным уровнем громкости по всему объему
помещения.
Электретный микрофон пульта передает каждое сказанное
слово с превосходным качеством. Красное кольцо световой
сигнализации на микрофоне служит индикатором того, кому в
данный момент предоставлено слово.
Конференц-пульты поставляются в шести различных версиях с
различными наборами функций. Через специализированные
пульты с Все пульты имеют клавиши голосования, что
позволяет всем делегатам конференции участвовать в
процедуре голосования.
Кроме того, конференц-пульты могут работать через
центральный блок. В этом случае их функциональность зависит
от функций центрального блока. Конференц-пульты
подключаются последовательно. Одна кабельная линия
(цепочка) может включать в себя до 20 конференц-пультов. К
одному центральному блоку можно подключить до шести линий
(т.е. до 120 конференц-пультов). Более того
, соединив между
собой несколько центральных блоков, можно организовать
конференц-систему с максимальным количеством пультов до
1024.
