Детальное описание компонентов системы Sennheiser SDC 8200
23

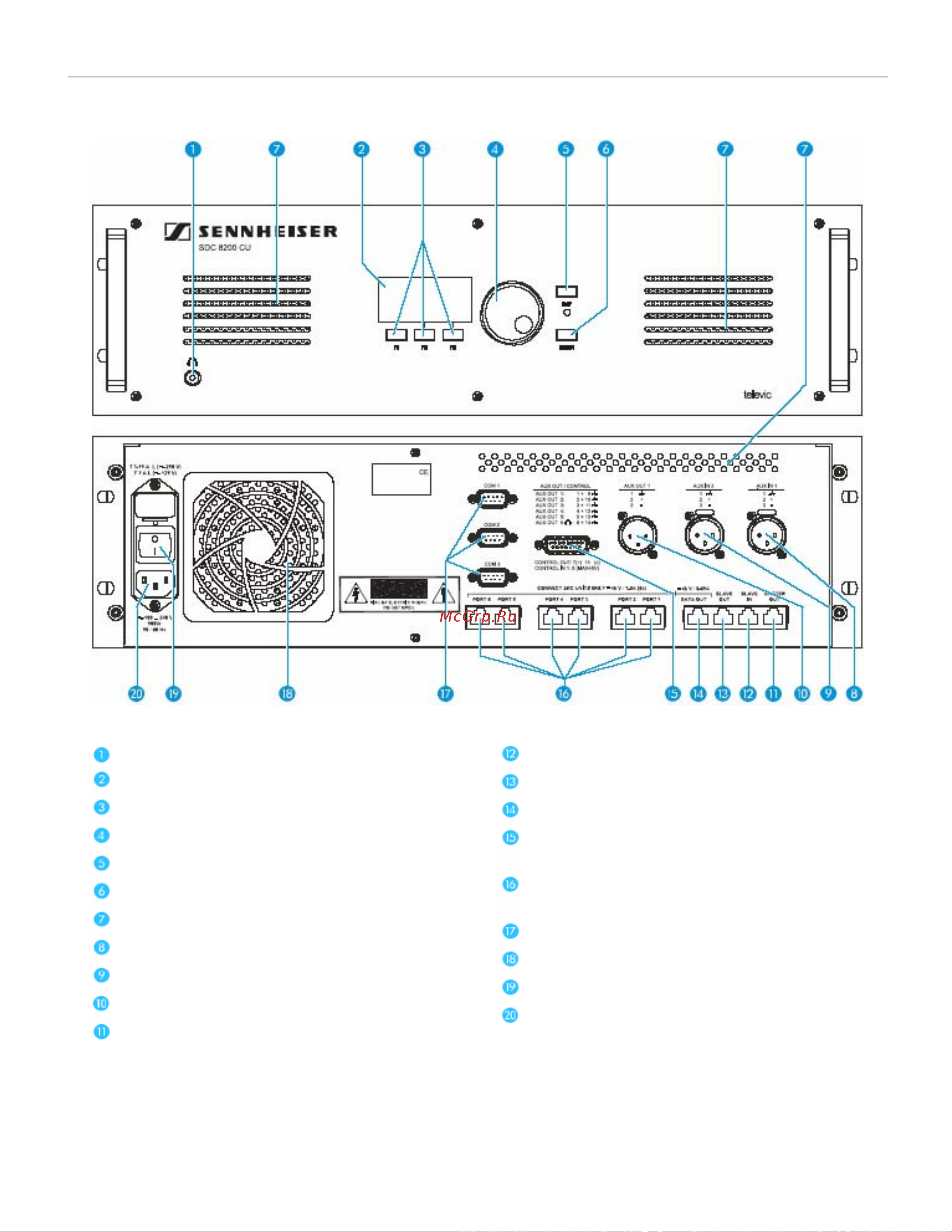

Центральный блок SDC 8200 CU
Выход на наушники (моно джек 3.5 мм)
Дисплей
Функциональные клавиши F1 - F3
Колесо для выбора меню (Jog)
Клавиша EXIT (выход, отмена)
Клавиша ENTER (ввод)
Вентиляционные отверстия
Аудио вход AUX IN 1 (разъем XLR-3F)
Аудио вход AUX IN 2 (разъем XLR-3F)
Аудио выход AUX OUT 1 (разъем XLR-3M)
Основной выход MASTER OUT
(разъем RJ 45)
Гнездо SLAVE IN (RJ 45)
Гнездо SLAVE OUT (RJ 45)
Гнездо DATA OUT (RJ 45)
Аудио выходы AUX OUT 1-6
(15-штырьковый разъем sub-D)
Разъемы PORT 1 - PORT 6 (RJ 45) для
кабельного подключения цепочками
Последовательные порты COM 1 - 3
Вентилятор блока питания
Кнопка POWER (электропитание)
Разъем шнура электропитания
