Детальное описание компонентов системы Sennheiser SDC 8200
26
Системные кабели
Системные кабели, необходимые для конфигурирования
конкретной конференц-системы, следует заказывать отдельно.
Поставляются системные кабели длиной 2 м, 3 м, 5 м, 10 м, 20 м и
50 м.
С помощью системных кабелей вы можете:
● подключать конференц-пульты и пульты переводчика,
● соединять до 10 центральных блоков в целях
конфигурирования крупной конференц-системы,
● подключать к
центральному блоку блок аналоговых выходов
SDC 8200 AO,
● подключать к центральному блоку цепочки конференц-
пультов.
Системные кабели должны удовлетворять следующим
спецификациям:

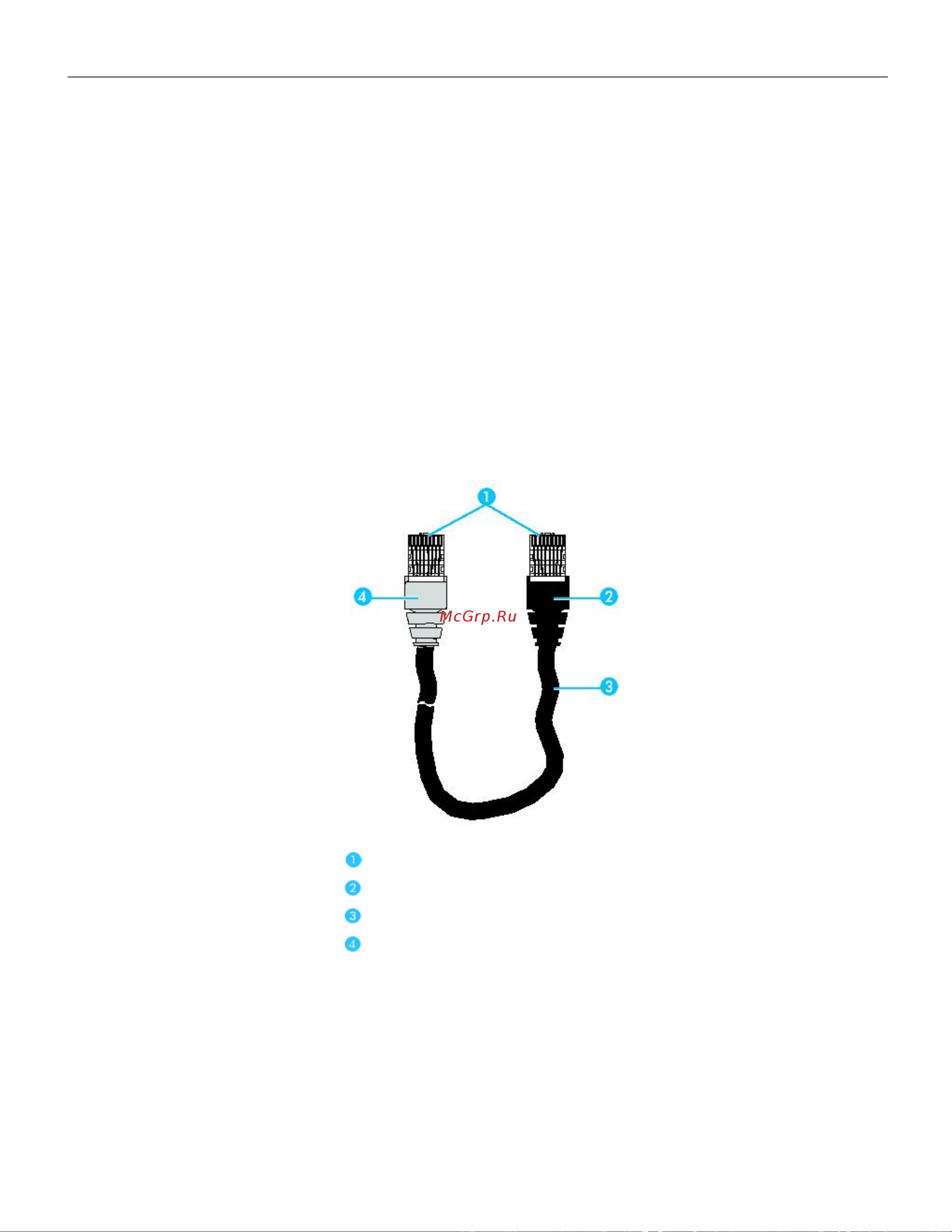

Экранированный модульный разъем RJ 45, кат. 5(e)
Черный кабельный наконечник с защитным зажимом
Кабель витая пара (STP), категория 5 (e), 24AWG
Серый кабельный наконечник с защитным зажимом
