Установка системы Sennheiser SDC 8200
54

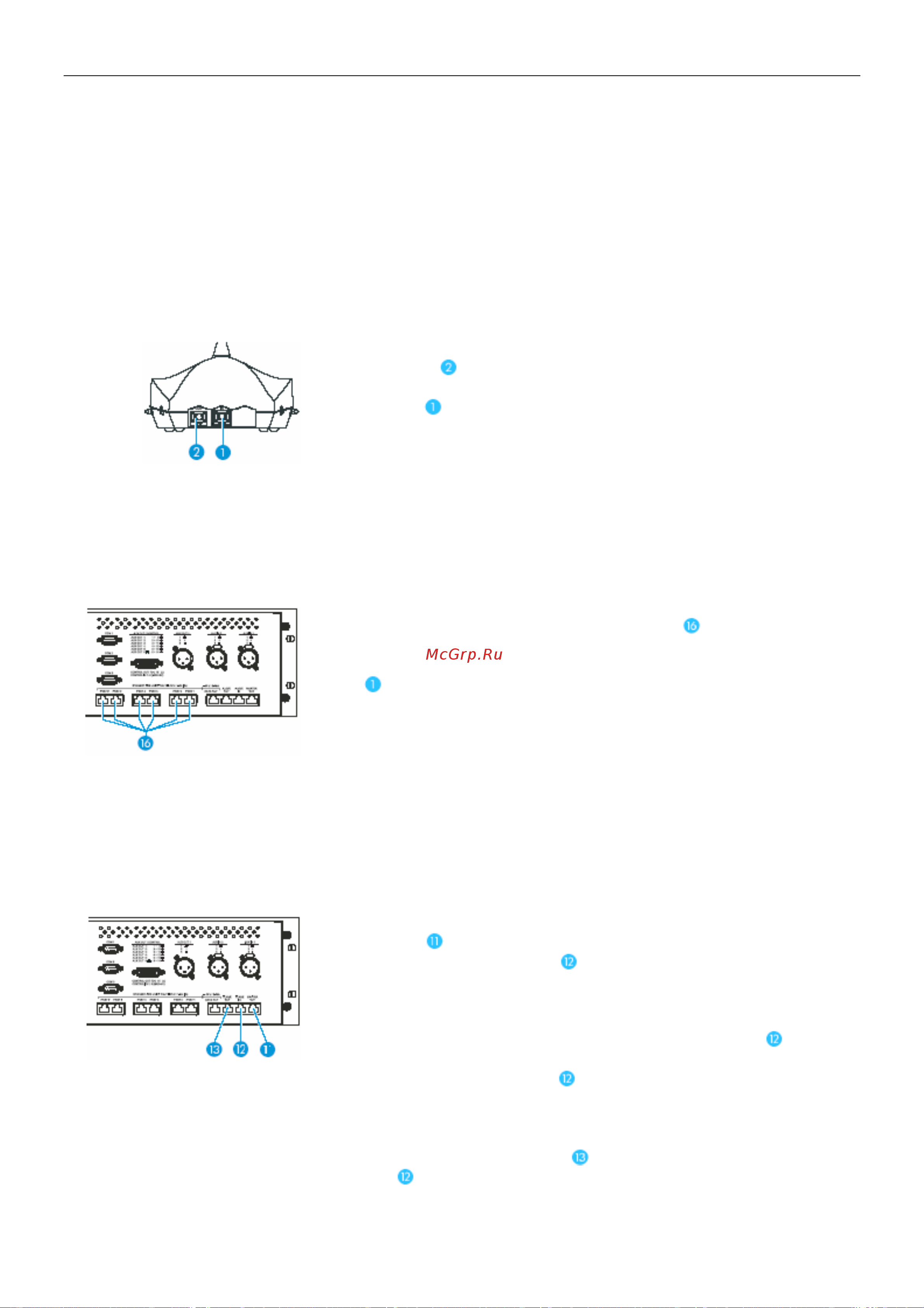

Соединение компонентов системы SDC 8200
В зависимости от схемы расширения вашей системы, Вы должны:
● соединить между собой пульты (все схемы расширения),
● соединить между собой центральные блоки (схема
расширения 3),
● соединить персональный компьютер и центральный блок,
который является "мастером".
Соединение конференц-пультов
Чтобы соединить пульты с помощью системных кабелей:
► Подключите черный разъем RJ 45 системного кабеля к разъему
пульта OUT
.
► Подключите серый разъем RJ 45 системного кабеля к разъем
пульта IN
.
Внимание!
В одну цепочку можно подключать до 20 пультов.
Подключение цепочки кабелей к центральному блоку
После соединения конференц-пультов между собой подключите
цепочки к центральному блоку. К одному центральному блоку
можно подключить до шести цепочек. Чтобы подключить цепочку
к центральному блоку:
► Подключите черный разъем RJ 45 системного кабеля к одному
из разъемов RJ 45 центрального блока
, обозначенных от
PORT 1 до PORT 6.
► Подключите серый разъем RJ 45 системного кабеля к разъем
IN
первого пульта в цепочке.
► Инициализируйте пульты в соответствии с разделом “Первое
включение центрального блока” на странице 27.
Соединение нескольких центральных блоков в режиме
"мастер"/подчиненный (только SDC 8200 CU)
Режим доступен только для блоков SDC 8200 CU. Длина
системных кабелей между блоками не должна превышать 10 м.
Если необходимо соединить несколько центральных блоков,
рекомендуем устанавливать центральные их в рэковую стойку.
Чтобы соединить центральные блоки между собой:
► Подключите черный разъем RJ 45 системного кабеля к разъему
MASTER OUT
первого центрального блока.
Если к разъему SLAVE IN
центрального блока ничего не
подключено, то данный центральный блок автоматически
становится "мастером".
► Подключите серый разъем RJ 45 системного кабеля,
подключенного к "мастеру" к разъему SLAVE IN
второго
центрального блока.
Если к разъему SLAVE IN
центрального блока подключен
кабель, то данный центральный блок автоматически становится
подчиненным ("slave").
► Для подключения дополнительных подчиненных блоков,
соедините разъем SLAVE OUT
первого устройства с разъемом
SLAVE IN
следующего и т.д.
