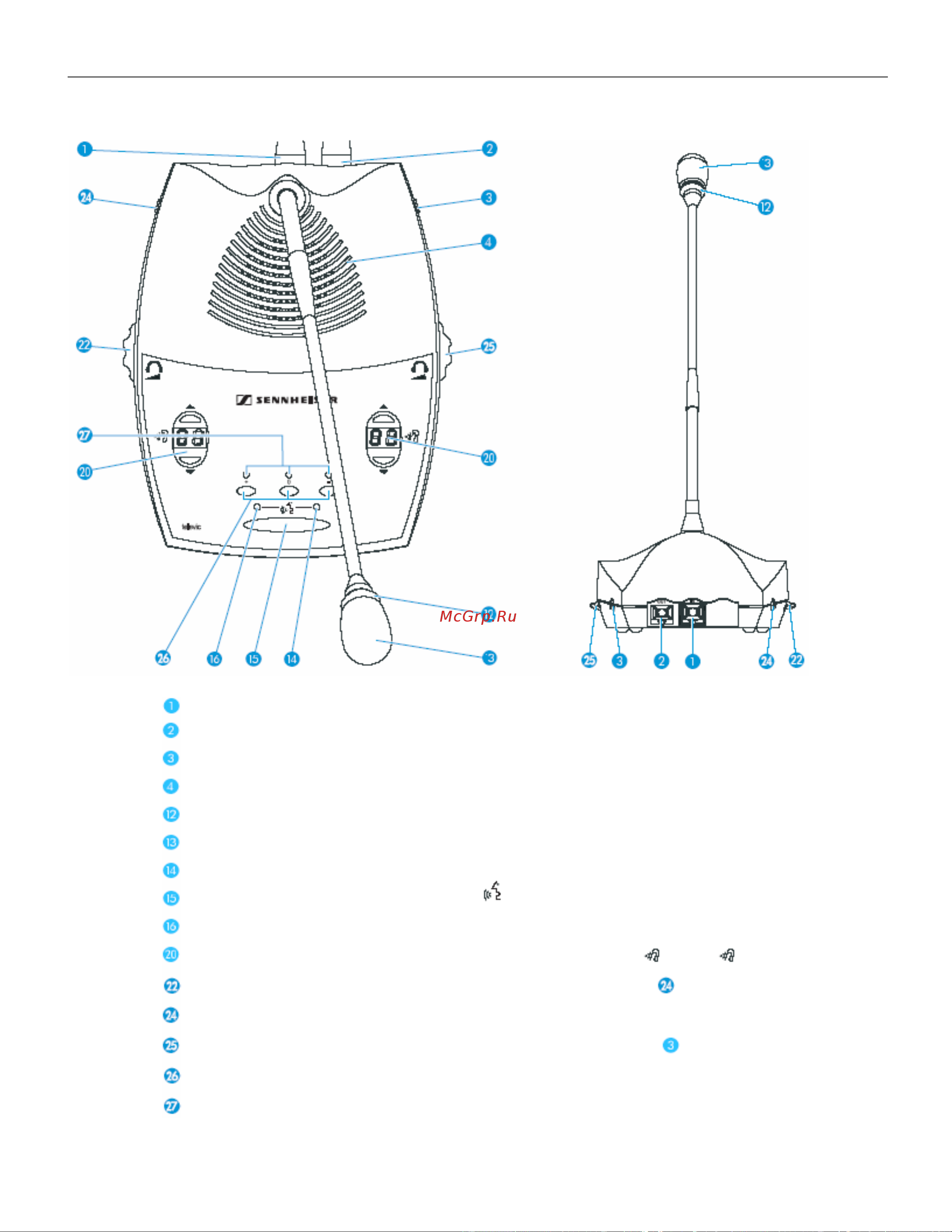

Детальное описание компонентов системы Sennheiser SDC 8200
18
Пульт делегата SDC 8200 DС
Разъем IN (вход) (RJ 45)
Разъем OUT (выход) (RJ 45)
Правый выход на наушники (моно джек 3.5 мм)
Громкоговоритель
Красное кольцо световой сигнализации
Микрофон
Светодиод “Микрофон включен”
Клавиша включения микрофона
Светодиод “Прошу слова”
Светодиодный дисплей и две клавиши выбора канала (“ S” и “ T”)
Регулятор громкости для левого выхода на наушники
Левый выход на наушники (моно джек 3.5 мм)
Регулятор громкости для правого выхода на наушники
Три клавиши голосования
Три светодиода голосования
