Приложения
124
Приложение С: повторитель для системы SDC
8200
Для усиления сигнала в системном кабеле применяется
повторитель. Когда длина системного кабеля достигает 100 м.,
сигнал в системном кабеле становится слишком слабым.
В целях усиления сигнала вы можете включить повторитель в
разрыв цепи системного кабеля.

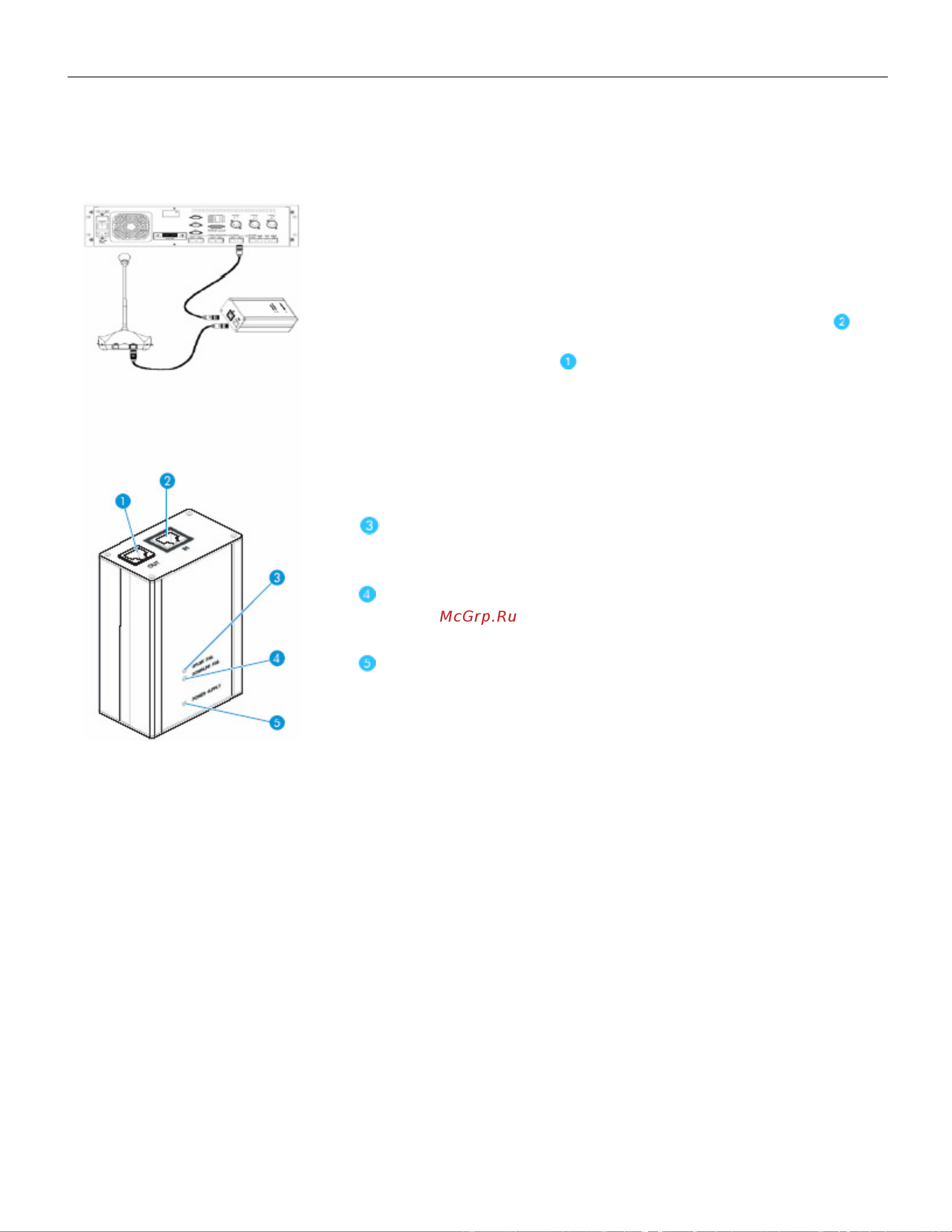

Повторитель имеет разъемы IN и OUT. Кабель, идущий от
центрального блока, должен быть подключен к разъему IN
, а
последующая цепочка конференц-пультов должна быть
подключена к разъему OUT
.
Кроме того, можно подключить цепочку конференц-пультов
непосредственно к центральному блоку, а когда длина цепочки
достигнет 100 м., подключить повторитель в разрыв цепочки.
Повторитель питается напряжением 30 - 60 В постоянного тока
непосредственно от центрального блока.
На корпусе повторителя имеются три светодиода:
Светодиод сбоя восходящего канала (UPLINK FAIL ):
загорается при отсутствии связи с конференц-пультом
(нормальное состояние: ВЫКЛ.).
Светодиод сбоя нисходящего канала (DOWNLINK FAIL):
загорается при отсутствии связи с центральным блоком
(нормальное состояние: ВЫКЛ.).
Светодиод наличия электропитания (POWER SUPPLY):
загорается при наличии на повторителе электропитания
(нормальное состояние: ВКЛ.).
Приобрести повторитель можно у партнеров компании
Sennheiser.
