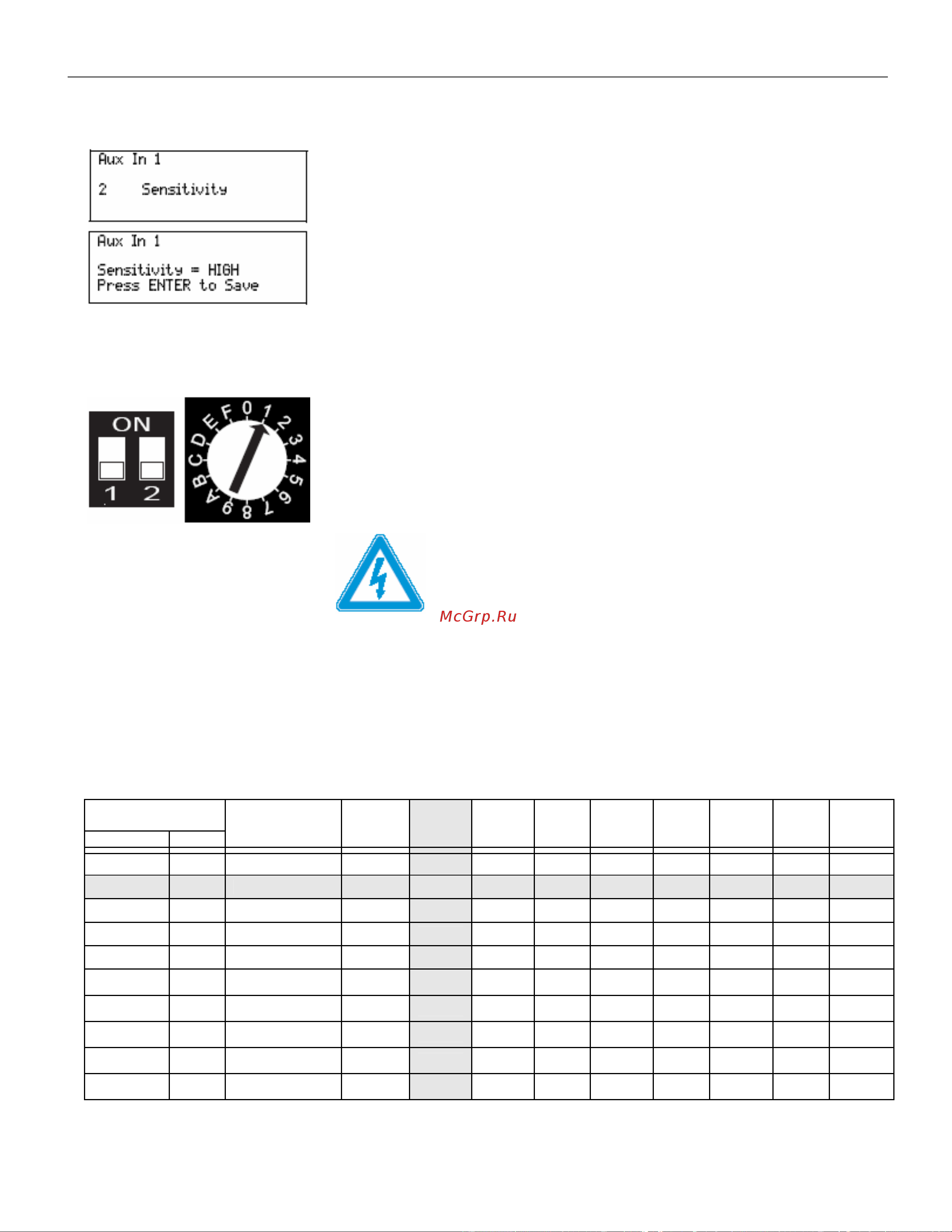

Конфигурирование системы Sennheiser SDC 8000
108
► В операционном меню центрального блока выберите "Aux-In/Out".
► Выберите нужный аудио вход.
► Выберите "Sensitivity" (Чувствительность).
На дисплее отображается текущая входная чувствительность (“LOW”
(низкая) или “HIGH“ (высокая)).
- Если с подключенного аудио источника поступает сигнал высокого
уровня (например, проигрыватель компакт-дисков), выберите
"LOW".
- Если с подключенного аудио источника поступает
сигнал низкого
уровня (например, микрофон), выберите "HIGH".
► Отрегулируйте входную чувствительность и для сохранения
установок нажмите клавишу ENTER.
Конфигурирование выходов блока аналоговых выходов SDC 8200
Конфигурирование выходов блока аналоговых выходов SDC 8200 AO
осуществляется с помощью двух DIP-переключателей и вращающегося
переключателя, расположенных на печатной плате блока SDC 8200 AO.
Для того чтобы сконфигурировать выходы, вам придется открыть
корпус блока аналоговых выходов.
Два DIP-переключателя и вращающийся переключатель расположены
в центре печатной платы, непосредственно за центральной панелью.
Внимание! Опасность удара электрическим током!
Если перед открытием корпуса SDC 8200 AO не отключить
электропитание, есть риск получить удар электрическим
током!
► Прежде чем начинать конфигурирование выходов блока
SDC 8200 AO, отключите его от центрального блока!
С помощью двух DIP-переключателей (2 положения: ON (вкл.) или OFF
(выкл.)) и вращающегося переключателя (16 положений: от 1 до F)
назначается номер канала на выход OUT 1 (данный выход является
точкой отсчета). При этом на выходы OUT 2 - OUT 8 автоматически
назначаются по порядку остальные номера каналов.
Нижеследующая таблица демонстрирует возможные позиции
переключателей и соответствующее им распределение каналов:
DIP
переключатель
2 1
Вращающийся
переключатель
OUT 0
OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6 OUT 7 OUT 8
OFF OFF 0 0 0 1 2 3 4 5 6 7
OFF OFF 1 0 1 2 3 4 5 6 7 8
OFF OFF 2 0 2 3 4 5 6 7 8 9
OFF OFF ... 0 ... ... ... ... ... ... ... ...
OFF OFF F 0 15 16 17 18 19 20 21 22
(*) ON 0 0 16 17 18 19 20 21 22 23
(*) ON 1 0 17 18 19 20 21 22 23 24
(*) ON ... 0 ... ... ... ... ... ... ... ...
(*) ON 4 0 20 21 22 23 24 25 26 27
(*) ON 5 0 21 22 23 24 25 26 27 28
(*) можно установить в позицию “ON” или “OFF”
