Структурирование системы Sennheiser SDC 8200
51
Применение внешних устройств
В систему для проведения конференций и синхронного перевода можно
направить внешние звуковые сигналы, а звуковые сигналы из системы
(базовый канал и каналы перевода) можно направить через выходы на
внешние устройства. Вы можете, например,
● подключить радиомикрофон, предоставив тем самым оратору
возможность свободно перемещаться по аудитории и говорить с любой
точки,
● направить в систему внешние аудио сигналы (например,
фонограмму видеофильма, музыку, объявления с магнитофона, и т.д.),
● подключить систему звукоусиления,
● подключить инфракрасную систему распределения сигналов,
● напрямую передавать сигналы с каналов системы
на
радиовещательные и телевизионные станции,
● производить звукозапись отдельных каналов в целях
протоколирования и архивирования.
Внимание!
Пожалуйста, обратите внимание на то, что к центральному блоку
можно подключить максимум два аудио источника, и что на выходы
системы можно подать максимум четыре канала плюс базовый
канал. Если вам необходимо подать на выходы системы большее
количество каналов, то вам потребуется дополнительный блок
аналоговых выходов SDC 8200 AO.

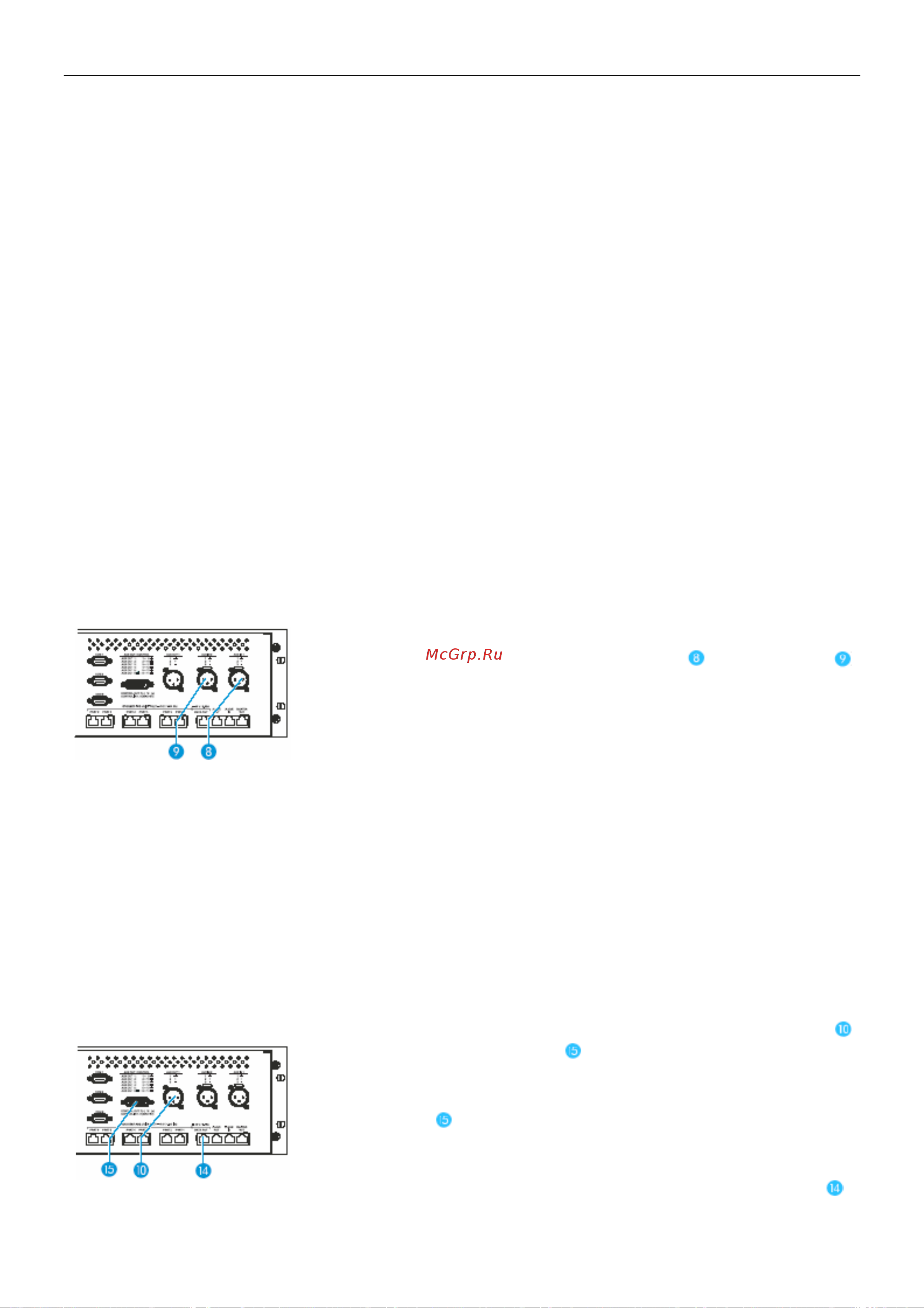

Подключение внешних аудио источников
Внешние аудио источники, имеющие на выходе симметричный
монофонический сигнал, можно подключить к конференц-системе с
помощью двух разъемов XLR-3F (AUX IN 1
и AUX IN 2 )
центрального блока.
Внешними аудио источниками могут быть, например:
● проводные микрофоны
● радиомикрофоны
● аудио выход видеомагнитофона
● проигрыватель компакт-дисков
Сигналы, поступающие на аудио входы AUX IN 1 и AUX IN 2, подаются
в базовый канал конференции, выходной сигнал с которого подается
на встроенные громкоговорители конференц-пультов. Подробные
инструкции о том, как включить аудио вход и как отрегулировать
уровень и входную чувствительность, изложены в следующих
разделах:
“Включение и выключение аудио входов и выходов”, стр. 106,
“Регулировка входного уровня аудио входа”, стр. 107 и
“Регулировка входной чувствительности аудио входа”, стр. 107.
Использование аудио выходов центрального блока
Базовый канал конференции (floor) доступен на аудио выходах ,
разъем XLR-3M (AUX OUT 1) и
, 15-контактный разъем sub-D (AUX
OUT 2).
Сигналы с шести каналов перевода доступны на выходах AUX OUT 1-2-
3-4-5-6 выхода
(15-контактный разъем sub-D).
Дополнительные каналы перевода могут быть доступны на аудио
выходах XLR-3M блока аналоговых выходов SDC 8200 AO,
подключенного к центральному блоку через порт передачи данных
.
