Детальное описание компонентов системы Sennheiser SDC 8200
19

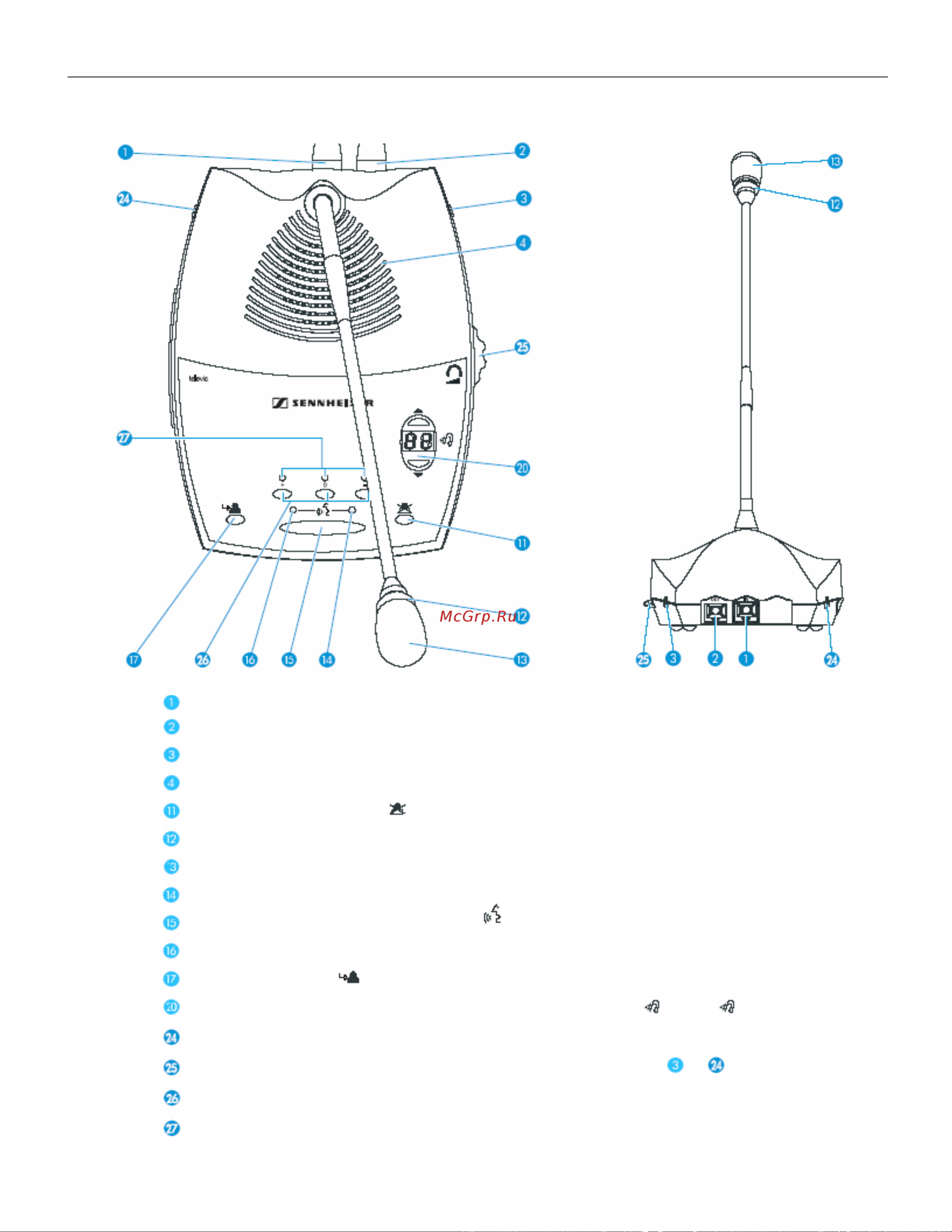

Пульт председателя SDC 8200 CC
Разъем IN (вход) (RJ 45)
Разъем OUT (выход) (RJ 45)
Правый выход на наушники (моно джек 3.5 мм)
Громкоговоритель
Клавиша приоритета
Красное кольцо световой сигнализации
Микрофон
Светодиод “Микрофон включен”
Клавиша включения микрофона
Светодиод “Прошу слова”
Клавиша NEXT
Светодиодный дисплей и две клавиши выбора канала (“ S” и “ T”)
Левый выход на наушники (моно джек 3.5 мм)
Регулятор громкости для левого выходов на наушники
и
Три клавиши голосования
Три светодиода голосования
