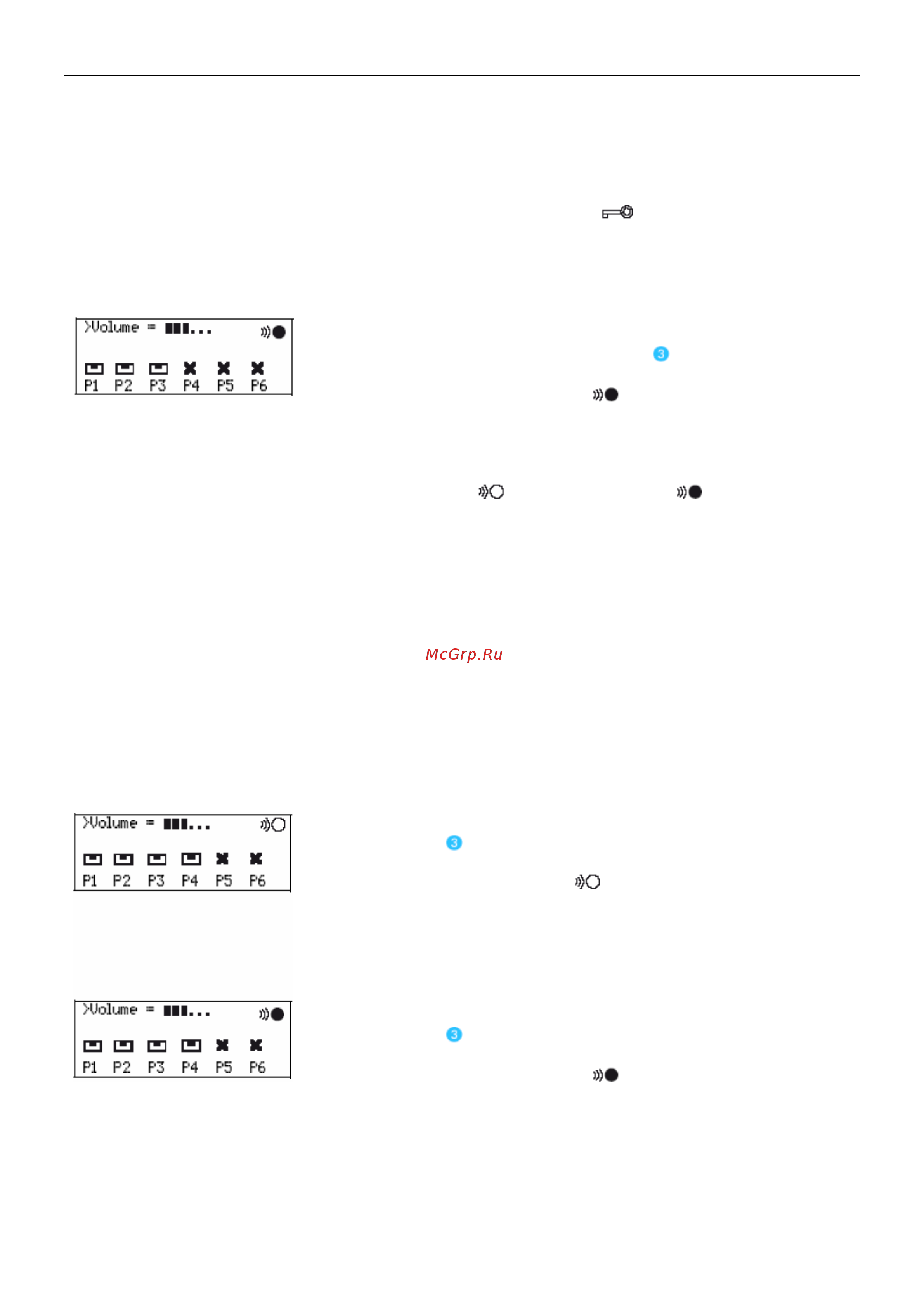

Установка системы Sennheiser SDC 8200
55
Внимание!
Конференц-система целиком и полностью конфигурируется,
управляется и контролируется исключительно через
центральный блок "мастер". Все элементы управления на
подчиненных центральных блоках блокируются. Это
обозначается символом ключа (
) в правом нижнем углу
дисплея.
Активизация режима "мастер"/подчиненный
► Включите питание всех центральных блоков.
► Для переключения центрального блока из режима "мастер" в
режим "подчиненный" нажмите и удерживайте в течение 3
секунд функциональную клавишу F2
.
Элементы управления блокируются. На дисплее появляется
иконка "подчиненный" (slave)
.
Внимание!
Центральный блок SDC 3200 CU-M нельзя установить в режим
"подчиненный". Следовательно, на дисплее не появляются
иконки "мастер"
или "подчиненный" .
Выход из подчиненного (“slave”) режима
При соединении нескольких SDC 8200 CU отключаются все
элементы управления "подчиненных" центральных блоков, за
исключением функциональной клавиши F2. С помощью этой
клавиши можно разблокировать элементы управления
"подчиненного" устройства, которое затем автоматически
становится "мастером". Это позволяет, скажем, конфигурировать
выходы AUX или разбить крупную конференц-систему на
несколько меньших. Пожалуйста, имейте ввиду, что входы AUX
"подчиненных" устройств в
режиме "мастер"/подчиненный
недоступны. В режиме "мастер"/подчиненный входы AUX
доступны только на "мастере".
Для разблокирования элементов управления "подчиненного"
центрального блока:
► Нажмите и удерживайте в течение 3 секунд функциональную
клавишу F2
.
Элементы управления разблокированы. На дисплее
появляется иконка “мастер”
.
Внимание!
Новый "мастер" больше не соединен с конференц-системой!
Чтобы снова включить "подчиненный" центральной блок в
конференц-систему и блокировать его элементы управления:
► Нажмите и удерживайте в течение 3 секунд функциональную
клавишу F2
.
Элементы управления блокируются. На дисплее появляется
иконка "подчиненный" (slave)
.
