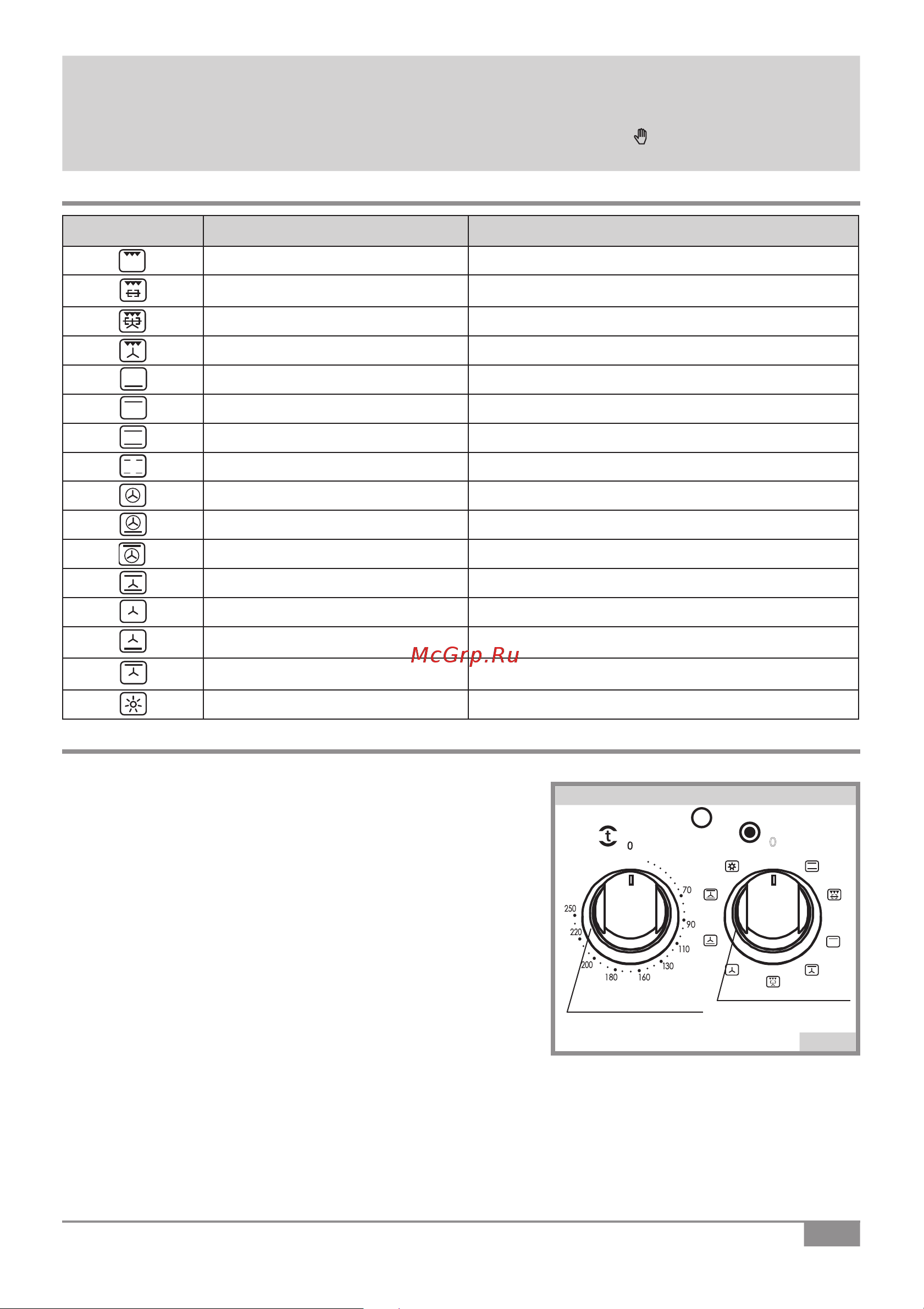

RU Руководство по эксплуатации КM 2D 00 000 РЭ U
10
ВНИМАНИЕ! Для плит с электронным таймером перед включением нагревателей
жарочного шкафа задействуйте таймер, установив текущее время (см. раздел «Тай-
мер электронный»).
! Для плит с электромеханическим таймером перед включением нагревателей жа-
рочного шкафа задействуйте таймер, установив положение « » (см. разделы «Таймер
электромеханический», «Часы-таймер»).
12.2. ВОЗМОЖНЫЕ РЕЖИМЫ РАБОТЫ ЖАРОЧНОГО ШКАФА И ИХ СИМВОЛЫ
Обозначение
режимов
Режимы Рекомендации по тепловой обработке
Гриль Жарка
Гриль с вертелом Подрумянивание верхней корочки, жарка на гриле
Гриль с конвекцией и вертелом Жарка для получения хрустящей корочки (жаркое, курица)
Гриль с конвекцией Жарка для получения румяной верхней корочки
Режим нижнего ТЭНа
Выпечка, покрытая фруктами, сыром; разогревание готовых
блюд
Предварительный нагрев Размораживание, подрумянивание
Обычный режим Традиционная жарка, выпечка
«Мягкий» экономичный режим Размораживание продуктов, сушка грибов и ягод
Режим термоциркуляции Размораживание, подогрев готовых блюд
Режим нижнего ТЭНа с термоцирку-
ляцией
Одновременное приготовление блюд на нескольких уровнях
Режим верхнего ТЭНа с термоцирку-
ляцией
Одновременное приготовление блюд на нескольких уровнях
Обычный режим с конвекцией Традиционная ускоренная жарка
Холодная конвекция Размораживание, в т.ч. фруктов и кондитерских изделий
Режим нижнего ТЭНа с конвекцией Размораживание, подогрев готовых блюд
Предварительный нагрев с конвекцией Разогревание блюд, сушка
Освещение жарочного шкафа
12.3. РАБОТА ЖАРОЧНОГО ШКАФА
Жарочный шкаф включается в работу в следующей последовательности:
■ Ручкой переключателя режимов установить нужный
Вам режим работы жарочного шкафа, повернув ручку в
любую сторону и установив ее на нужный значок. При этом
загорается красная сигнальная лампочка, что означает
готовность жарочного шкафа к работе, но нагреватели при
этом не включаются.
■ Для включения нагревательных элементов необходимо
повернуть по часовой стрелке ручку терморегулятора
(рис.12) и установить выбранный температурный режим.
При этом у плит имеющих две электроконфорки (рис. 13)
загорается желтая сигнальная лампочка.
■ При достижении заданной температуры терморегулятор
отключит нагревательные элементы и привод вертела. При
этом у плит имеющих две электроконфорки погаснет желтая
сигнальная лампочка. Такой режим будет сохраняться до
тех пор, пока температура в жарочном шкафу не снизится
до заданного предела. После этого терморегулятор
автоматически включит нагревательные элементы и привод вертела и вновь нагреет жарочный
шкаф до заданной температуры. При этом у плит имеющих две электроконфорки вновь загорается
желтая сигнальная лампочка.
■ При включении термостата и одной из двух электроконфорок может загореться желтая
сигнальная лампочка. При этом нагреватели жарочного шкафа включатся только после выбора
режима работы жарочного шкафа переключателем режимов.
■ Для выключения жарочного шкафа необходимо ручку терморегулятора установить в положение
«0», вращая её против часовой стрелки. Ручку выбора режима работы также необходимо
!
переключатель
режимов работы
жарочного шкафа
0
терморегулятор
рис. 12
Ручки переключателей
