23. ЖӨНДЕУ ҚЫЗМЕТТЕРІНЕ АРНАЛҒАН ҰСЫНЫСТАР
■ Плитаны табиғи газдан сұйылтылған газға жəне керісінше жəне бір қысымнан басқа
қысымға ауыстыру жанарғылар бүріккілерін жəне шағын алау бұрамаларын (ШАБ) ауыстыру-
мен, ШАБ реттелетін шүмектер үшін бүріккілерді ауыстырумен жəне газ шығынын реттеумен
мамандандырылған ұйымдар қызметкерлерімен жүзеге асырылады. Плитаны жинау жəне оны
жөндеу кезінде бүріккілердің орнатылуын 1 кестеге сəйкес жүргізу керек.
НАЗА Р АУД АР ЫҢ ЫЗ! Жұмыстар жүргізген кезде резеңке сақиналардың
зақымданулар, тілімдер, опырулар жəне т.б. алмағындығын қадағалау керек.
■ Қосылыстар түйіспелерін тығыздау үшін ГМг 2.07 сақиналары қолданылады.
23.1. Жөндеу кезінде, сонымен қатар басқа газ берілісіне ауыстыру кезінде бүріккінің ауы-
стырылуын жүргізу (22 сур.)
Бүріккілерді ауыстыру үшін келесі əрекеттерді жасау керек:
1. Газ берілетін жалпы шүмекті жабу, плитаның барлық
шүмектерін жабу;
2. Плитаны электрлік желіден сөндіру;
3. Үстел торларын, айырғыштары бар жанарғылар
қақпағын шешу;
4. S=7 шеткі ұштығы бар кілт көмегімен үстелдегі бүріккілерді
ауыстыру, тарту моменті 2…3 Н·м (0,2...0,3 кг·м) аспайды.
Бүріккіні орнатқаннан кейін оның түйіспесін сабындаумен
саңылаусыздыққа қатысты тексеру керек, осы кезде
бүріккілердің 1 кестеге сəйкес орнатылғандығын қадағалау
керек.
23.2. Үстел жанарғыларының шүмектерінде шағын алау бұрамаларын (ШАБ) ауыстыру (23 сур.):
Шағын алау бұрамасын ауыстыру үшін келесі əрекеттерді жасау керек:
1. үстел торларын, айырғыштар бар жанарғы қақпақтарын шешу,
жанарғылар корпустарын бекітетін бұрамаларды бұрап алу, жоғарғы
панельді шешу;
2. басқару тұтқаларын, қайырмаларды, басқару панелін шешу;
3. ШАБ бұрап алу жəне оларды 1 кестеге сəйкес ауыстыру;
4. жинау кері тəртіпте жүргізіледі, осы кезде бекініс элементтерінің
тартылуының сəйкес моменттерін жəне шағын алау бұрамасының
плитаны пайдалану кезінде қолданылатын газ түріне сəйкестігін
қамтамасыз ету керек.
■ Шағын алау бұрамасы (ШАБ) Мкр=4 Н·м.(0,4 кг·м) моментімен орнатылады. Бұраманы орнату
алдында оны МЕСТ 20799-88 И-20А майымен майлау керек. Бұрама түрі 1 кесте бойынша газ
түрімен (табиғи немесе сұйылтылған) анықталады.
ШАБ ауыстырғаннан кейін оның түйіспесін сабындаумен саңылаусыздыққа қатысты тексеру керек,
осы кезде ШАБ 1 кестеге сəйкес орнатылғандығын қадағалау керек.
23.3. Үстел жанарғыларының реттелетін ШАБ баптау.
■ Плиталарды табиғи газдан сұйылтылған газға жəне бір қысымнан басқа қысымға ауыстырған кез-
де, реттелетін ШАБ бар шүмектермен жабдықталған плиталар үшін, бүріккіні ауыстырғаннан кейін
ШАБ реттеу керек. Газ шығынын реттеу ШАБ ауыстырусыз, шүмекті «шағын алау» жайғасымына
ауыстыру кезінде, жанарғы алауының тұрақты жануы қамтамасыз етілгенше оны бұру арқылы
жүргізіледі, осы кезде барлық басқа жанарғылар «үлкен алау» жайғасымында жұмыс жасау керек
■ ШАБ шүмек сояуышында орналасатын шүмектер үшін реттеу сояуыштағы саңылау арқылы
бұрғымен жүзеге асырылады.

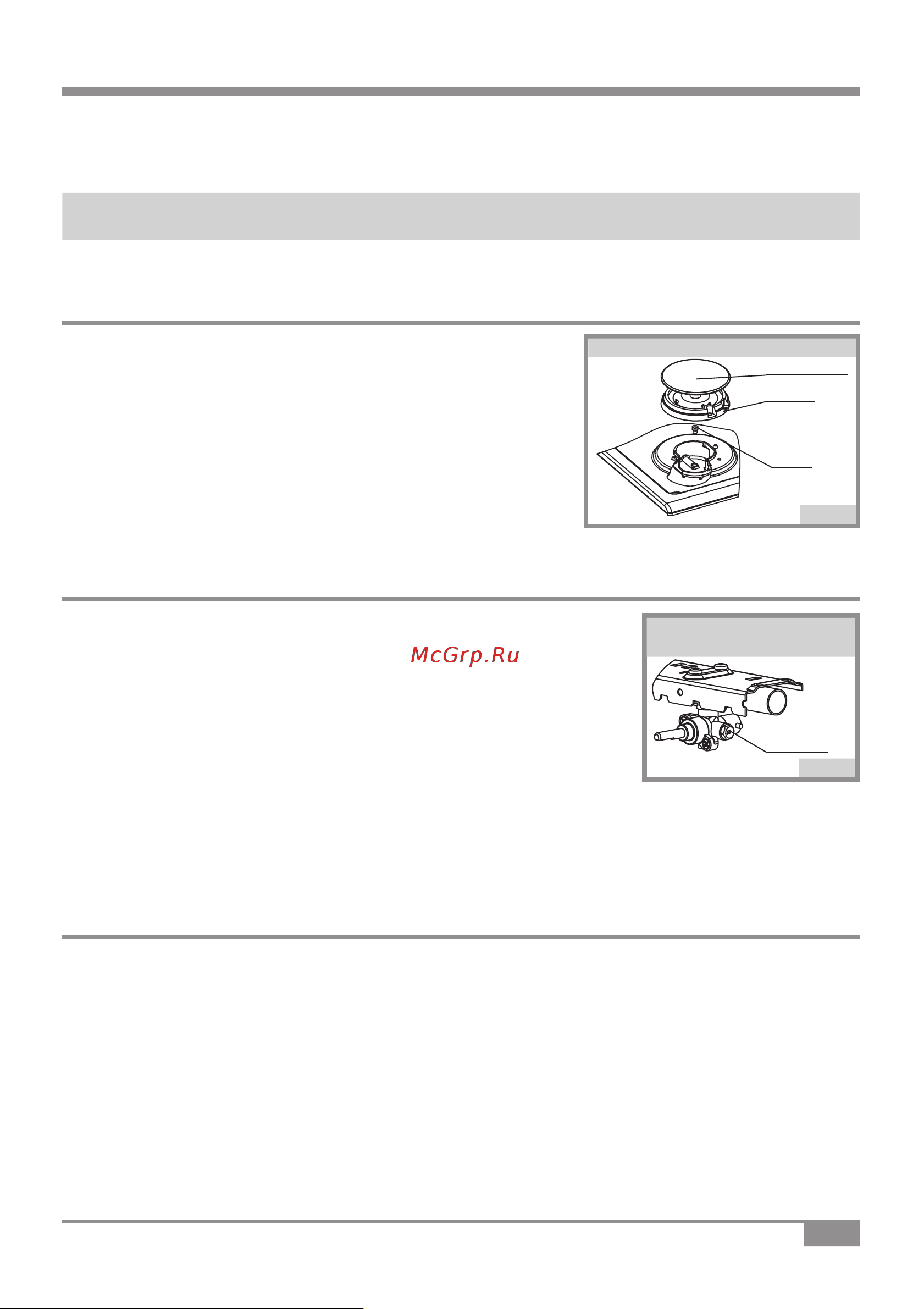

22 сур.
Бүріккі
Жанарғы қақпағы
Үстел жанарғыларының бүріккісін ауыстыру
Жанарғы
айырғышы
23 сур.
ШАБ
Шағын алау бұрамаларын
(ШАБ) ауыстыру
!
