Руководство по эксплуатации КM 2D 00 000 РЭ U RU
15
■ Для проведения работ по очистке стекол дверцы духовки или жарочного шкафа Вы можете
разобрать дверцу.
20.4.2. Для разборки дверцы жарочного шкафа необходимо:
1. Положить дверцу на ткань горизонтально внутренним стеклом вверх;
2. Отвернуть 4 винта крепления металлических профилей дверцы, поддерживая ручку от
падения;
3. Разобрать дверцу и провести необходимые работы;
4. Сборку дверцы провести в обратной последовательности.

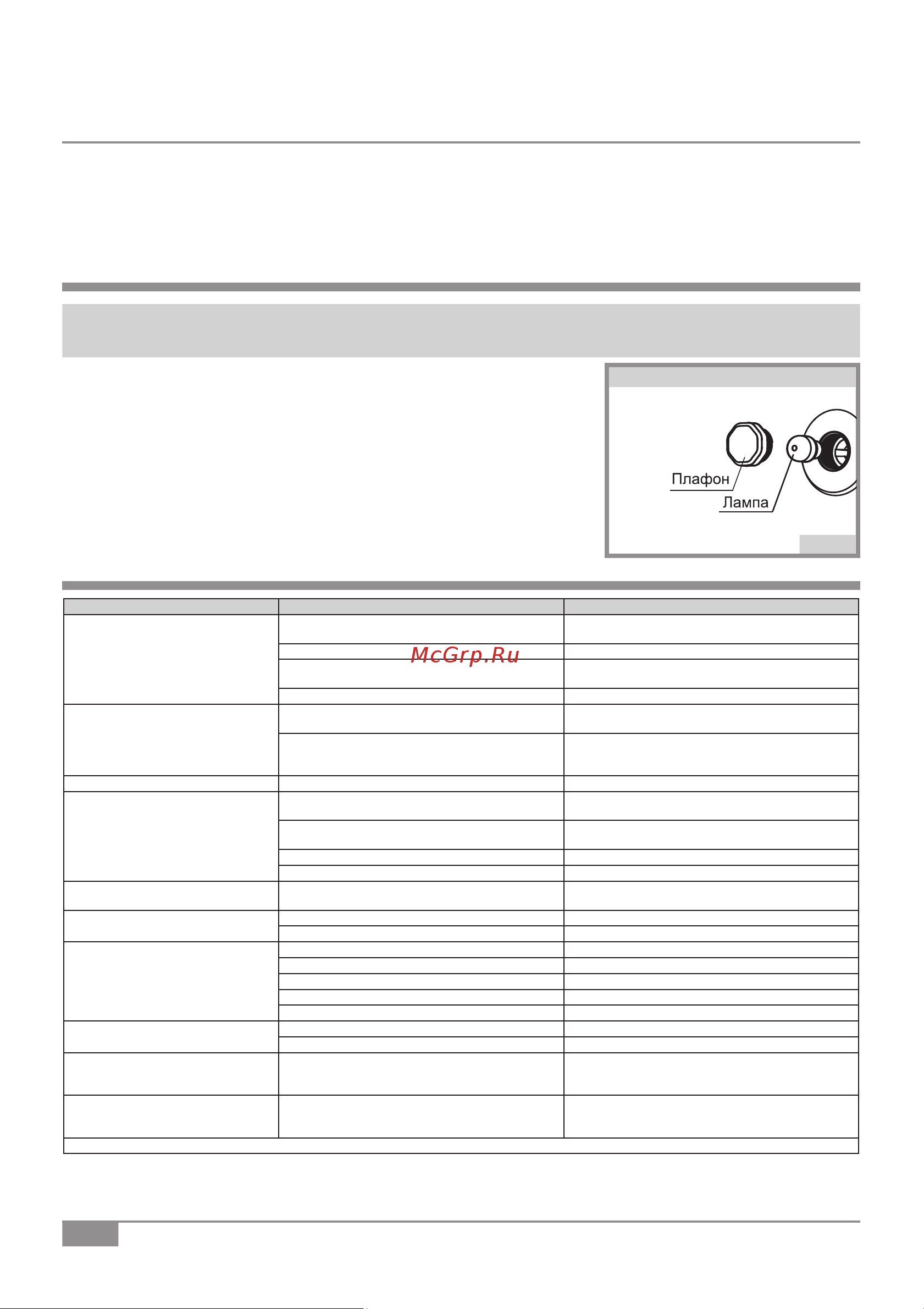

21. ЗАМЕНА ЛАМПЫ
ВНИМАНИЕ! Убедитесь, что плита выключена, прежде чем проводить замену лам-
пы, чтобы избежать опасности поражения электрическим током.
Для замены лампы необходимо:
1. Открутить защитный стеклянный плафон;
2. Вывинтить сгоревшую лампу;
3. Вкрутить новую лампу*;
4. Закрутить защитный плафон обратно.
Примечание: *Лампа специального назначения (SPECIAL OVEN) для
духовых шкафов, грушевидная, цоколь Е14, температурная стойкость
300 °С, мощность - 15 Вт.
22. ЕСЛИ ЧТО-ТО НЕ ТАК...
Что происходит Причина Как устранить
1 . Не горит или плохо горит го-
релка стола
- в каналы горелки попали посторонние
частицы (грязь или влага);
- прочистить и просушить горелку;
- горелка установлена с перекосом; - правильно установить горелку;
- засорилось сопло; - * тонкой проволокой или иголкой прочи-
стить сопло;
- слишком малое давление в сети. - обратиться в газоснабжающую службу.
2. Горелка горит напряжённо с
отрывами пламени
- в каналы горелки попала грязь или влага; - уменьшить ручкой подачу газа до стабили-
зации горения;
- прочистить отверстия в крышке горелки.
Насухо протереть крышку и верх горелки
перед установкой на место;
Нестабильное пламя - слишком большое давление в сети. - обратиться в газоснабжающую службу.
3. Не срабатывает
устройство
безопасности
- нет контакта в месте присоединения тер-
мопары к крану или корпусу плиты;
- *восстановить контакт;
- конец термопары неправильно выставлен
в пламени;
- * выставить положение термопары;
- неисправна термопара; - *заменить термопару;
- неисправен электромагнитный клапан; - *заменить электромагнитный клапан;
4. Заклинило рукоятку управле-
ния крана
- выработалась смазка крана. - *смазать кран (не реже 1 раза в 3 года).
5. Не работает все электрообо-
рудование
- плита не подключена к электросети; - *подключить плиту;
- обрыв шнура питания. - *заменить шнур питания.
6. Не работает электророзжиг :
- нет искры
- есть искра, но не зажигает
- сильно загрязнен или залит разрядник; - прочистить и просушить разрядник;
- повреждена проводка к разряднику; - *заменить проводку;
- слишком большое давление газа в сети; - зажигать при меньшей подаче газа;
- сломан фарфоровый корпус разрядника. - *заменить разрядник.
7. Не горит лампа подсветки ду-
ховки или жарочного шкафа
- перегорела лампа; - заменить лампу;
- повреждена проводка. - *заменить проводку.
8. Не нагревается электрокон-
форка
- повреждена электроконфорка;
- поврежден переключатель;
- повреждена проводка.
-* заменить электроконфорку;
-* заменить переключатель;
-* заменить проводку.
9. Не нагревается ТЭН-гриль - поврежден электронагреватель;
- поврежден терморегулятор;
- повреждена проводка.
-* заменить электронагреватель;
-* заменить терморегулятор;
-* заменить проводку.
* - работы выполняются сервисной службой.
рис. 21
Замена лампы
!
