Руководство по эксплуатации КM 2D 00 000 РЭ U RU
5

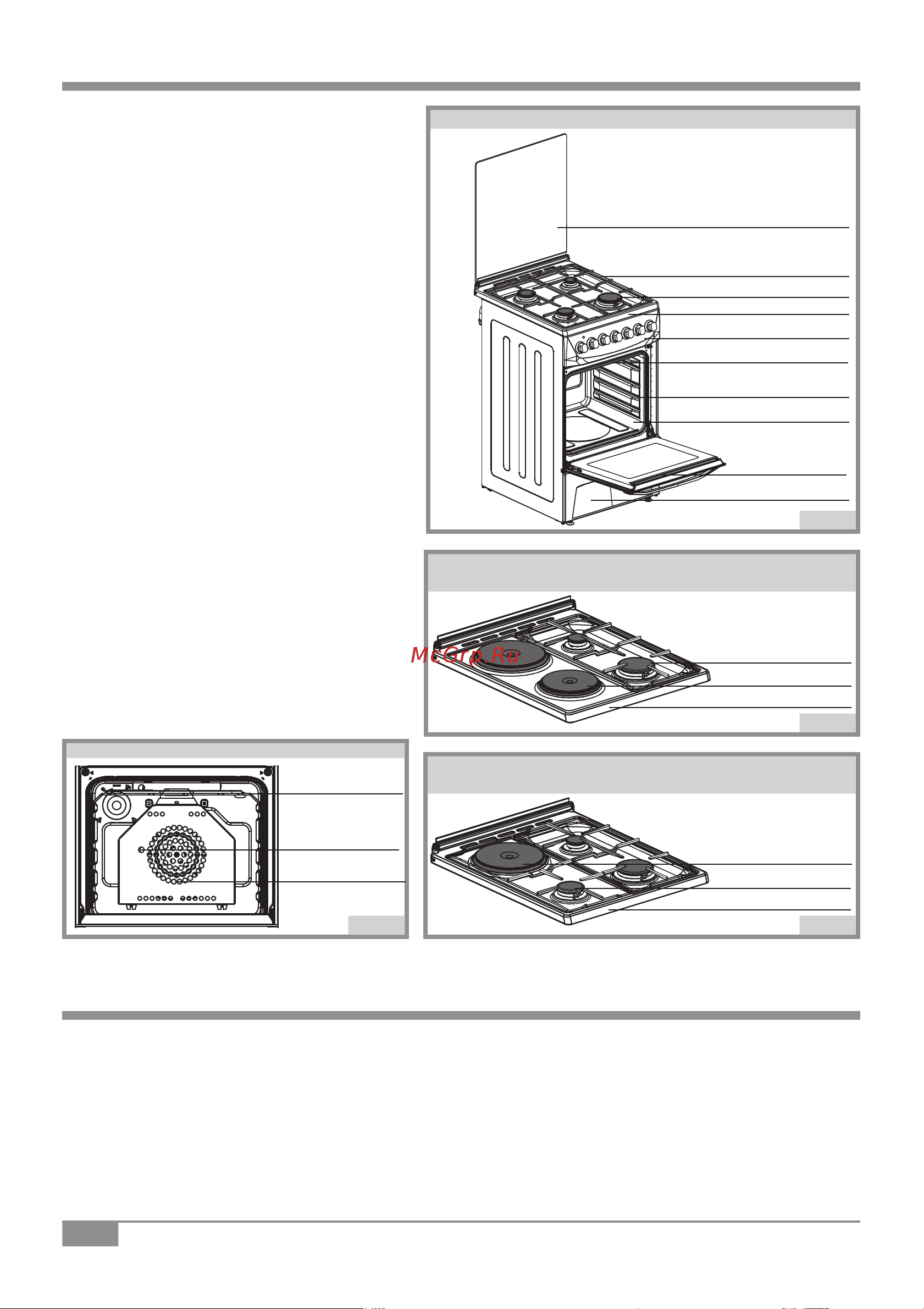

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
■ Комбинированная плита - это специаль-
ное устройство для приготовления пищи
за счет образования тепла от сгорания
газа в газовых горелках и от нагрева ТЭ-
Нов жарочного шкафа, электроконфорок
стола (рис.6, 7, 8). Горелки и электрокон-
форки расположены на рабочем столе
плиты, ТЭНы расположены в жарочном
шкафу. Управление работой газовых го-
релок осуществляется кранами, работа
ТЭНов и электроконфорок осуществля-
ется переключателями мощности. Для
зажигания газовых горелок используется
интегрированный розжиг. Для горения газа
необходим воздух помещения. Устройство
для отвода продуктов сгорания газа не
предусмотрено.
Более подробное описание работы со-
ставных частей плиты в соответствующих
разделах данного руководства по эксплу-
атации.
■ Ваша плита может иметь не все элемен-
ты комфортности, указанные на рисунке.
Полная информация представлена в та-
блице комфортности плит на обложке дан-
ного руководства.
6. СТИЛЬ
■ Внешний вид плиты, формы видовых деталей, формы ручек управления, рисунки панели
управления определяются стилем плиты, который обозначается латинскими буквами, цифрами
и указывается на фирменной табличке, в гарантийных обязательствах.
рис. 7
стол плиты
горелки стола
Стол плиты с 2 газовыми горелками и
2 электроконфорками
электроконфорки
крышка
стол
панель управления
направляющие
жарочный шкаф
решётка
ТЭН гриля
рис. 6
дверца духовки
выдвижной ящик
горелка стола
Устройство плиты с газовыми горелками стола
ТЭН верхний,
ТЭН-гриль
муфта электро-
привода вертела
Жарочный шкаф с конвектором
конвектор
рис. 8 рис. 9
стол плиты
горелка стола
Стол плиты с 3 газовыми горелками и
1 электроконфоркой
электроконфорка
