KZ Пайдалану бойынша нұсқаулық KM 2D 00 000 РЭ U
22
5. ҚҰРЫЛЫС ЖƏНЕ ЖҰМЫС ҚАҒИДАТЫ
■ Құрама плита – бұл газ жанарғыларында
газдың жануынан жəне қыздыру шкафының
ТЭҚ, үстелдің электрлік темірпештерінің
қызуынан жылудың түзілуі есебінен тағам
əзірлеуге арналған арнайы құрылғы.
Жанарғылар жəне электрлік темірпеш
плитаның жұмыс үстелінде орналасқан,
ТЭҚ-тер қыздыру шкафында орналасқан.
Газ жанарғыларының жұмысын басқару
шүмектермен жүзеге асырылады, ТЭҚ-тер
жəне электрлік темірпеш жұмысы қуат ау-
ыстырып қосқыштарымен жүзеге асырыла-
ды. Жанарғыларды тұтандыру үшін қолмен
жəне біріктірілген тұтандыру қолданылады.
Жанарғының жануы үшін бөлме ауа-
сы қолданылады. Газдың жануының
өнімдерін бұруға арналған арнайы құрылғы
қарастырылмаған.
Плитаның құрамдас бөліктері жұмысының
толыққанды сипаттамасы осы пайдалану
бойынша нұсқаулықтың сəйкес
бөлімдерінде.
■ Сіздің плита суретте көрсетілген барлық
жайлылық элементтерімен жабдықталмауы
мүмкін. Толық ақпарат осы нұсқаулық
қаптамасындағы плиталардың жайлылық
кестесінде ұсынылған.
6. СТИЛЬ
■ Плитаның сыртқы тyрі, көрініс бөлшектерініѕ пішіндері, басқару тұтқаларының пішіндері,
басқару тақтасының суреттері латын əріптерімен белгіленетін плита стилімен айқындалады жəне
фирмалық тақтайшада, кепілдік міндеттемелерінде көрсетіледі.

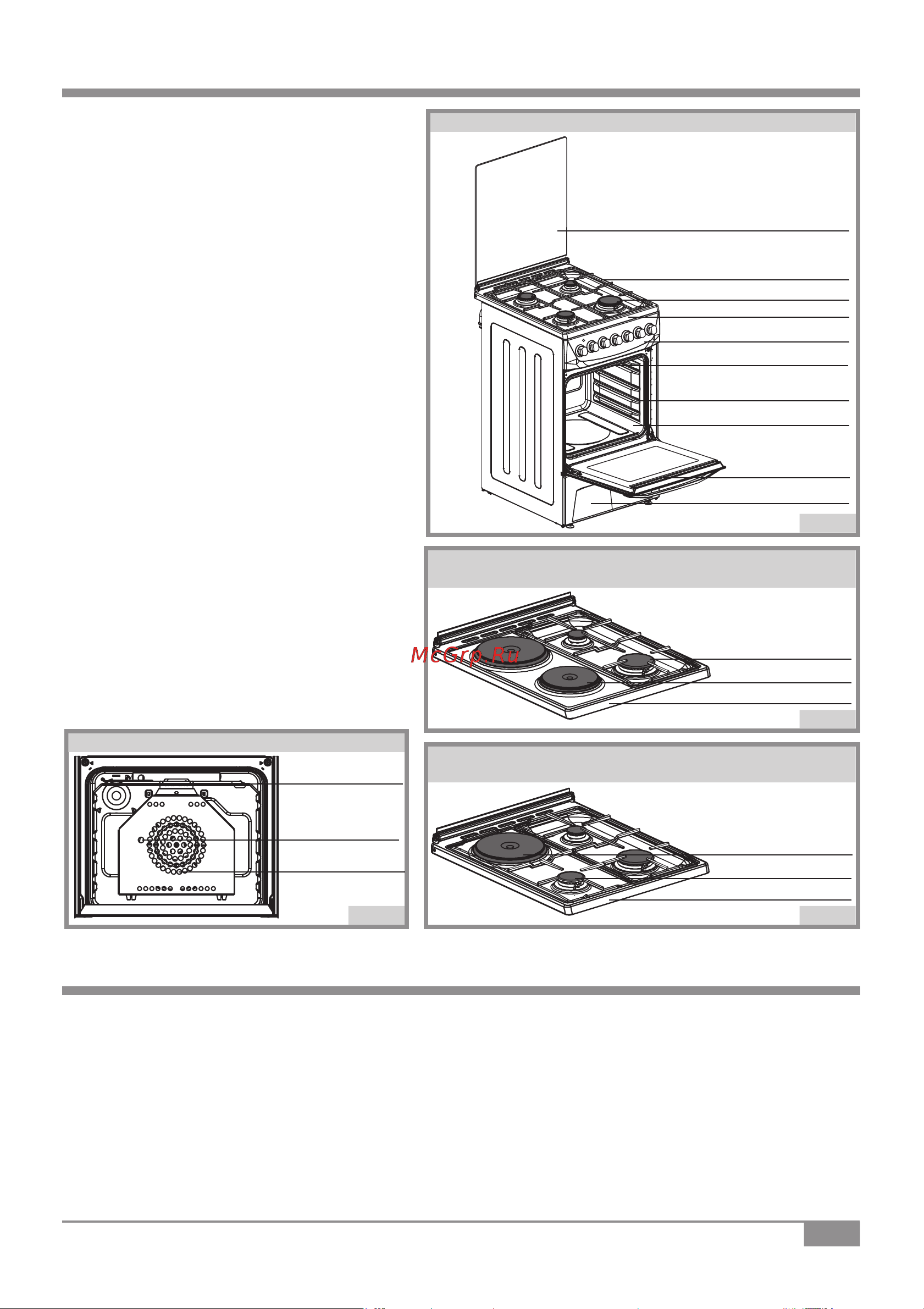

7 сур.
yстел плитасы
yстел жанарғылары
Плитада екі газ қыздырғышымен жəне
2 электр плитасы
электрлік темірпеш
қақпақ
yстел
басқару тақтасы
бағыттаушылар
қыздыру шкафы
тор
ТЭ
Қ
гриль
6 сур.
духовка есігі
жылжымалы жəшік
yстел жанарғылары
Газ пеші бар оттығы бар пешті орналастыру
сыртқы ТЭҚ
ТЭ
Қ
гриль
істіктің электрлік
жетегінің
жалғастырғышы
Конвекторы бар қыздыру шкафы
конвектор
8 сур.
9 сур.
yстел плитасы
yстел жанарғылары
3 газ пеші бар пештің үстелі жəне
1 электр қыздырғыш
электрлік темірпеш
