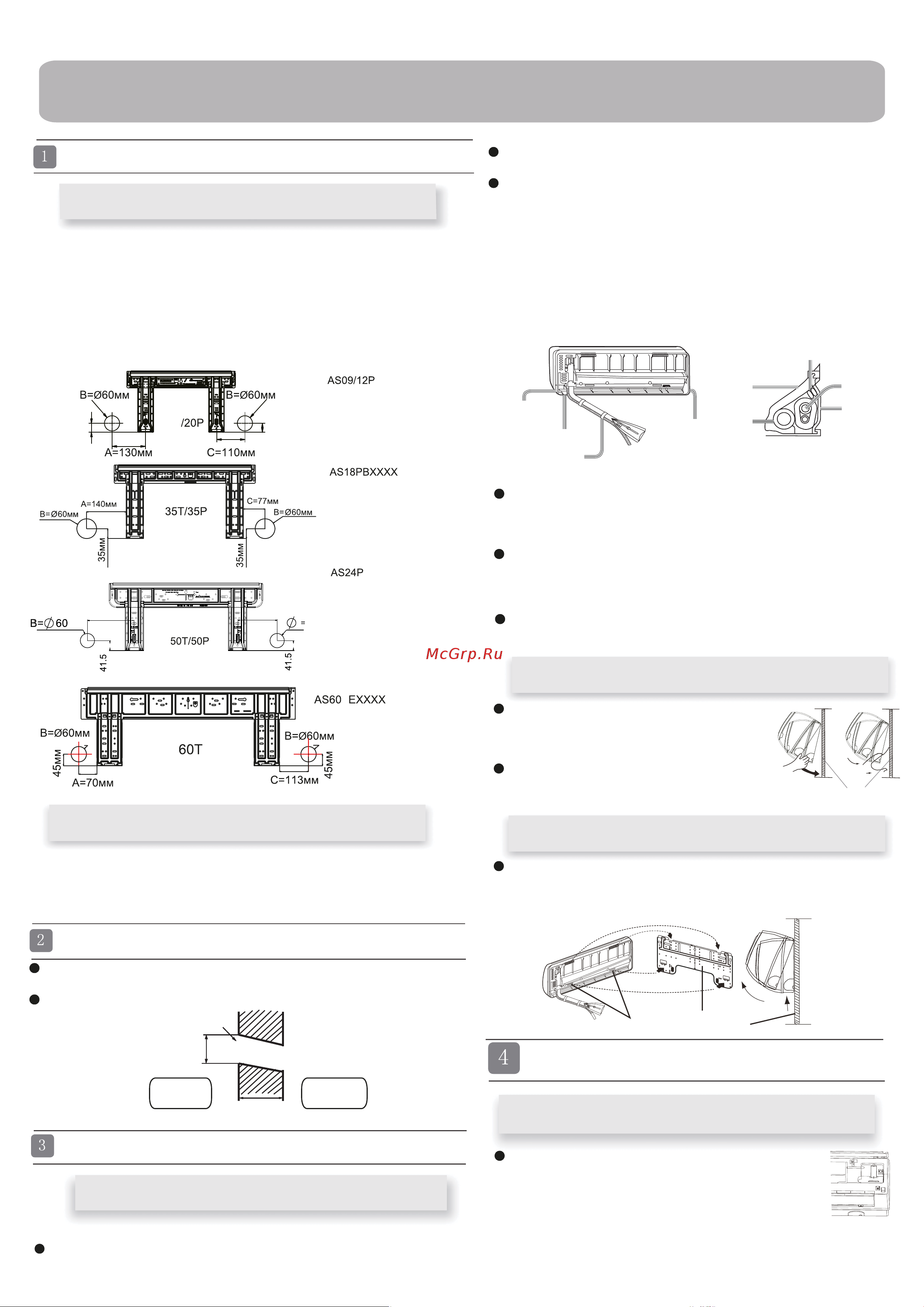

Ішкі блокты орнату
KZ
Монтаждау шаблоннын орнату
Монтаждау шаблоннын қабырғаға стандартты
орнату
1. Монтаждау шаблонды қабырғаға құрылыс деңгейін пайдаланып
орналастырыңыз. Тік жəне көлденең арқалықтардың қабырғасындағы
орынды қарастырыңыз. Шаблонды қабырғаға уақытша бекітіңіз.
2. Үлгінің орналасу деңгейін қайтадан тексеріңіз. Мұны істеу үшін шаблон-
ның жоғарғы орта нүктесіне жіпке салмақ іліңіз. Монтаждау шаблонын
дұрыс орналасуына көз жеткізгеннен кейін, оны пакетке кіретін бұранда-
мен мықтап бекітіңіз.
3. Рулетка көмегімен кондиционерге арналған қабырғадағы тесіктің орнын
белгілеңіз.
35мм
35мм
А=195мм
А=165мм
мм
мм
мм
Монтаждау шаблонын арқалық маңдайша-
сында немесе арқалық тіректе орнату
1. Берік тақтайшаны арқалық маңдайшасында немесе арқалық тіректе
мықтап бекітіңіз. Содан кейін осы тақтайшаға шаблонды орнатыңыз.
2. Əрі қарай, алдыңғы бөлімде берілген нұсқауларды орындаңыз.«Мон-
таждау шаблоннын қабырғаға стандартты орнату».
Ø60мм
Таңбалауға сəйкес, қабырғаға диаметрі 60 мм тесік жасаңыз. Тесік қабырға-
ның сыртқы бетіне қарай аздап көлбеу болуы керек.
Тесік тығынын орнатыңыз, содан кейін оны шпаклевкамен жабыңыз.
Қабырғадағы тесік
Үй ішінде
Сыртта
Қабырғадағы тесік
қабырға қалыңдығы
Қабырғадағы тесік орындау
Жалғау желілерін төсеу
[ Құбырларды артта тарту ]
Хладагенттің құбырлары мен су төгетін шланг бағыттаңыз, содан кейін
оларды таспамен байлаңыз.
Ішкі блокты орнату
[ Құбырларды сол жақтан немесе артта сол жақтан тарту ]
Құбырларды сол жақтан төсеу кезінде блок корпусындағы тығынды
сым кескіштермен кесіңіз.
Құбырларды артта сол жақтан төсеу əкелген кезде құбырларды тиісті
тесікті таңбалауға қарай бүгіңіз. Таңбалау блоктың жылу оқшаулауын-
да орындалады.
1. Су төгетін шлангты ішкі блоктың жылу оқшаулау ұясына салыңыз.
2. Блок аралық кабельді сыртқы блоктан ішкі блоктың артындағы тесікке
қарай тартыңыз. Кабельді блоктың алдыңғы жағынан тартыңыз.
Кабельді жалғаңыз.
3. Құбырлардың жалындаған фаскалардын салқындатқыш маймен
майлаңыз. Содан кейін құбырларды қосыңыз. Құбырдың қосылысын
жылу оқшаулағышымен тығыз жабыңыз жəне жабысқақ таспамен
қатайтыңыз.
Құбырларды оң жақтан
жеткізуге арналған бітеуіш
Құбырларды артта
жеткізуге арналған бітеуіш
Жабысқақ таспамен тартыңыз
Құбырларды сол
жақтан жеткізуге
арналған бітеуіш
Блок аралық кабель
Жылу оқшаулау
Су төгетін
шланг
Хладагент
құбырлары
Құбыр қолдау
панелі
Блок аралық кабель мен су төгетін шланг оқшаулағыш таспаны
пайдаланып, хладагент құбырлармен байлаңыз.
[Құбырларды қосудың басқа бағыттары ]
Таңдалған құбыр бағытына сəйкес блок корпусындағы бар бітеуішті
алып тастау үшін сым кескіштерді пайдаланыңыз. Құбырларды
қабырғадағы тесікке бағыттау арқылы бүгіңіз. Құбырлардың бүгілуіне
жол бермеу үшін абай болыңыз.
Блок аралық кабельді жалғаңыз, содан кейін оны тартыңыз, содан
кейін байланыстырушы буманы жылу оқшаулауына əкеліңіз.
Ішкі блокты монтаждау шаблонға бекіту
Монтаждау шаблон
Блокты жоғарғы ойықтарды пайдаланып монтаждау
шаблонына іліп қойыңыз. Оның сенімді
бекітілгеніне көз жеткізу үшін блокты жағына
жылжытыңыз.
Блокты монтаждау шаблонына бекіту үшін, оны
төменнен көлбеу ұстап тұрып, блокты көтеріңіз, содан
кейін оны перпендикуляр төмен қарай тартыңыз.
Монтаждау шаблонынан ішкі блокты алу
Егер сіз монтаждау шаблоннен блокты алып тастасаңыз, бекіту
қапсырмаларын босату үшін блокты қолыңызбен сəл көтеріңіз.
Содан кейін блоктың түбін сəл жоғары жəне өзіңізге қарай
тартыңыз. Құрылғыны монтаждау шаблоннан ажыратылғанша
бұрышпен абайлап көтеріңіз.
Қапсырмалар
Монтаждау шаблон
Электр қорабының қақпағын алу
Орнатылған электр қорабысының қақпағын алыңыз
ішкі блоктың төменгі оң жақ бұрышында.
Содан кейін бекіту бұрандаларын бұрап, кабель
қысқыш жолағын алыңыз..
Блок аралық кабельді қосу
