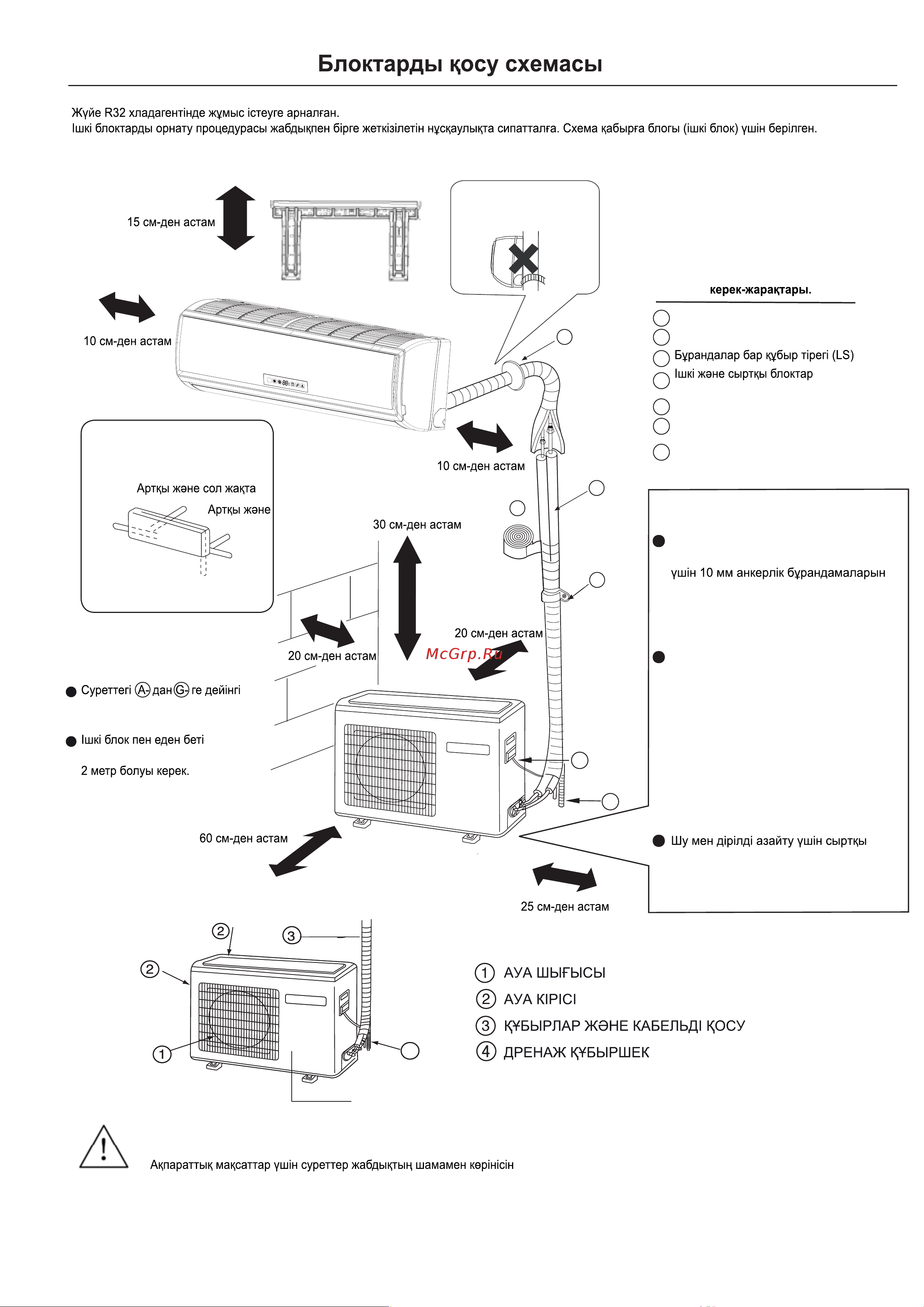

Haier HSU-24HRM103/R3(DB) [72/90] Сыртқы блокты бекіту
![Haier HSU-24HRM103/R3(DB) [72/90] Сыртқы блокты бекіту](/views2/2018927/page72/bg48.png)
F
A
C
E
D
G
4
A
F
C
E
D
G
B
Компрессор (блоктың ішінде орналасқан компонент)
Сол жақта
Оң жақта
Төменнен
оң жақта
KZ
Дренаж желісінің
көтерілуіне жол бермеңіз
Қосымша құбыр
Мəре таспасы
Оқшаулағыш таспа
арасындағы электр жалғау
Дренаж құбыршек
Жылу оқшаулау
Құбырларға арналған тесік
қақпағы.
Байланыстырушы құбырлар-
ды төсеу нұсқалары
белгілер бөлшек нөміріне
сəйкес келеді.
арасындағы қашықтық кемінде
Сол жақтағы конденсатты ағызуды пайдаланған кезде, өтетін тесік бар
екеніне көз жеткізіңіз.
көрсетеді. Жабдықтың кескіні нақты құрылғыдан өзгеше болуы мүмкін.
Сыртқы блокты бекіту
Сыртқы блокты іргетас тірегіне
қойыңыз. Сыртқы блокты сенімді бекіту
пайдаланыңыз. Бұрандамалар,
сомындар мен шайбаларды орнату
алдында дайындау қажет.
Құрылғыны қабырғаға немесе шатыр-
дың бетіне орнатқан кезде тіректі
мықтап бекітіңіз. Бұл сыртқы блоктың
құлауын немесе қозғалуын болдырмау
үшін қажет, мысалы, қатты жел мен
жер сілкінісі кезінде. Блокты көлденең
орнату керек.
Құрылғыны анкерлік бұрандалармен,
қалың металл сыммен немесе басқа
əдіспен бекітіңіз.
блокты резеңке діріл бекіткіштеріне
немесе серіппелі діріл оқшаулағышта-
рына орнату керек.
28
