38
Төмен қысымды манометр.
Жоғары қысымды манометр.
Манометрлік
коллектор
Қысылған
азот
баллоны
Түсіретін
клапан
Тоқтатқыш клапаны
толығымен жабық (газ)
Тоқтатқыш клапаны
толығымен жабық (сұйық)
Айдау клапаны
Қызмет
көрсету
люк
Шырайналдыру
арқылы
жасалған
қосылыс
Үй ішінде
Үй-жайдан тыс
Толығымен
тығыздалған
қосылыс.
Толығымен
тығыздалған
қосылыс.
Баллонның манометрі
Желілік
манометрі
Қызмет көрсететін
құбыршек
Жылжымалы қосқыш
Дəнекерлеп
жалғау
Дəнекерленген
түтік
Сыртқы блок
Ішкі блок
Шырайналдыру
арқылы
жасалған
қосылыс
Хладагент құбырларының
саңылаусыздығын тексеру
KZ
Сыртқы блокты орнату
Блоктар аралық құбырларды орнату аяқталғаннан кейін тоңазытқыш жүйесінің саңылаусыздығын тексеру қажет
•
Ағып кетуді тексеру үшін құбырларды азот қысымымен сынаңыз. Сығылған азот ыдысын қолданыңыз. Жүйені азотпен сынау кезінде қосылу
схемасы суретте көрсетілген. Қысымның жоғарылауы мақсатты мəнге дейін кезең-кезеңімен жүзеге асырылады. Сонымен қатар, жүйенің
саңылаусыздығын бақылау қажет.
•
Газ жəне сұйықтық желілеріндегі тоқтатқыш клапандары толығымен жабық болуы керек. Жүйеде қысымның жоғарылауын бастамас бұрын
клапанның өзегі (газ жəне сұйық желілерде) жабылуы керек. Бұл əрекет азоттың сыртқы блокқа енуіне жол бермейді.
1) Азот жүйеге 0,3 МПа (3 кгс/см
2
) қысыммен 3 минут бойы беріледі.
2) Азот жүйеге 1,5 МПа (15 кгс/м
2
) қысыммен 3 минут ішінде беріледі. Бұл
кезеңде елеулі ағып кетулер анықталады.
3) Азот жүйеге 3,0 МПа (30 кгс/м
2
) қысыммен 24 сағат бойы беріледі. Бұл
кезеңде шағын ағып кетулер анықталады.
• Көрсетілген уақыттан кейін жүйедегі қысымды тексеріңіз.
Егер қысым өзгеріссіз қалса, жүйе герметикалық болып саналады.
Жүйедегі қысымның төмендеуі ағып кетудің болуын білдіреді. Ағып
кетуді анықтау жəне жою.
Айта кету керек, жүйені қысыммен 24 сағаттық тексеру процесінде
сыртқы температураның 1°C өзгеруі жүйедегі қысымның 0,01 МПа (0,1
кгс/см
2
) өзгеруіне сəйкес келеді. Сондықтан тестілеу барысында қысым
қажетті деңгейде сақталуы керек.
• Ағып кетуді анықтау
Қысым төмендеген жағдайда барлық құбыр жалғаулары мен салқындату
жүйесінің бөліктерінің саңылаусыздығын тексеру қажет. Ағып кетулер
тыңдау арқылы анықталады. Сондай-ақ сабынды су мен саңылау
іздегішті пайдалануға болады. Жаңғақтарды мықтап қатайту арқылы,
сондай-ақ дəнекерлеу арқылы табылған ағып кетулерді жойыңыз. Содан
кейін жүйенің саңылаусыздығын қайтадан тексеру қажет.
Қысылған
азот
баллоны
39
Екі жүрісті клапан
Үш жүрісті клапан
Газды тоқтатқыш
клапаны
Вакуумдық сорғы
Манометрлік коллектор
Ашу
Жабу
Клапан соташығының
қақпағы
Клапан соташығының
қақпағы
6 секундқа 90
о
градусқа жабыңыз.
Сұйықтық желісін
тоқтатқыш клапаны
Вакуумдау
KZ
Сыртқы блокты орнату

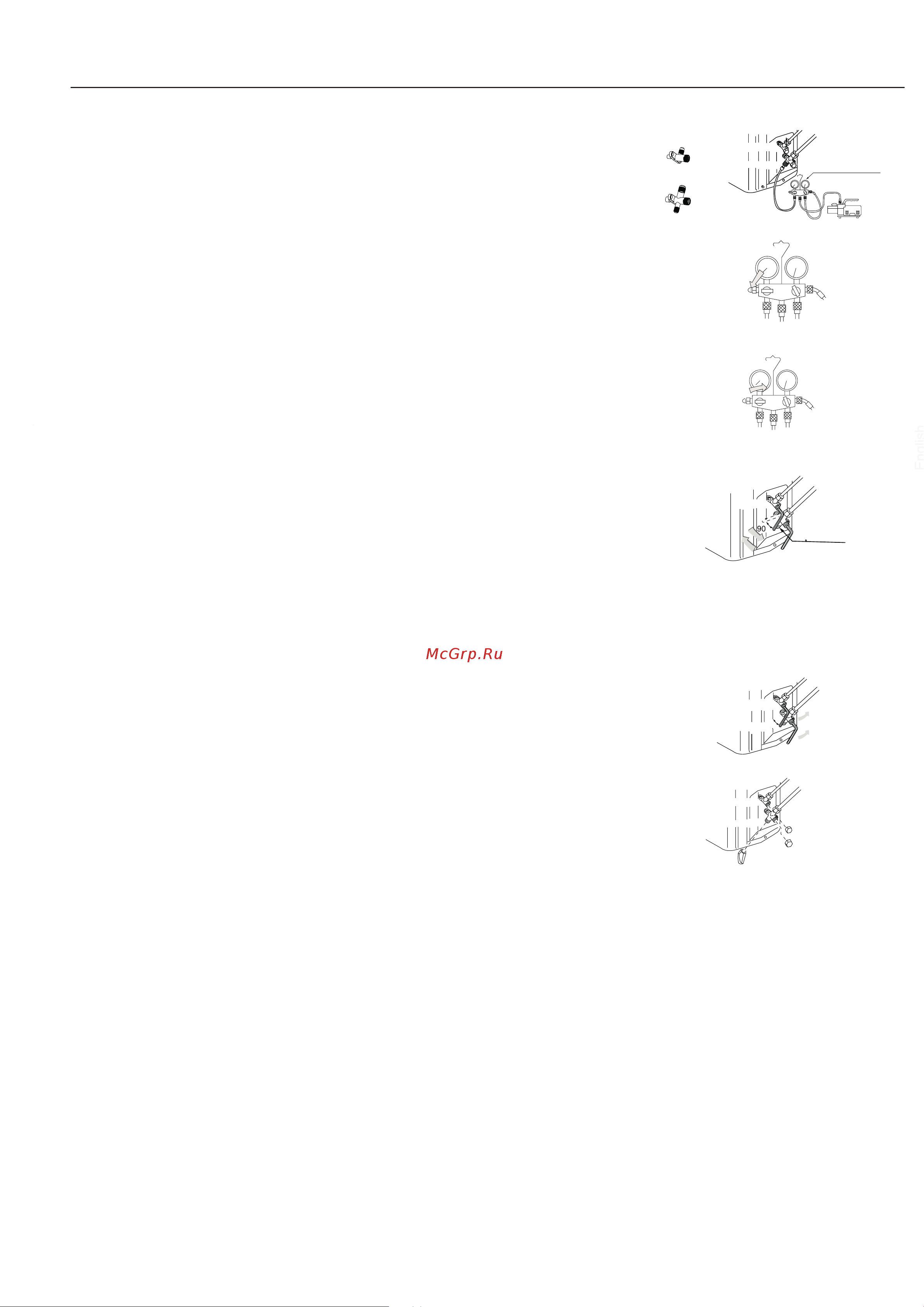

• Вакуумдау процесі вакуумдық сорғы арқылы жүзеге асырылады
1) Қақпақты үш жүрісті тоқтатқыш клапанының (газ желісі) қызмет көрсету фитингінен
алыңыз. Қақпақты үш жүрісті клапанның соташығынан алыңыз (газ желісі). Сондай-ақ,
қақпақты екі жүрісті тоқтатқыш клапанының соташығынан алыңыз (сұйық желісі). Жанар-
май құю шлангісін манометриялық коллектордан (төмен қысымды "Lo" клапаны) құлыптау
клапанының қызмет көрсету фитингіне (газ желісі) қосыңыз. Орталық шлангты манометри-
ялық коллектордан вакуумдық сорғыға қосыңыз.
2) Манометриялық коллектордың төмен қысымды (Lo) клапанын толығымен ашыңыз.
Вакуумдық сорғыны қосыңыз. Жүйе бірден вакуум күйіне жетсе, 1-қадамды қайта
орындаңыз. Бұл мановакуумметрдің тілімен тексеріледі.
3) Вакуумдау процесін 15 минутқа орындаңыз. Мановакуумметр бойынша көрсеткіштерді
тексеріңіз. Жүйедегі вакуумдық қысым -0,1 МПа (-760 миллиметр сынап бағанасы)
шамасына жетуі керек. Вакуумдау процесі аяқталғаннан кейін манометр коллекторындағы
төмен қысымды клапанды (Lo) жабыңыз. Вакуумдық сорғыны өшіріңіз. 1-2 минуттан кейін
қысым мөлшерін тексеріңіз. Мановакуумметрдің көрсеткіштерін тексеріңіз. Қысымның
көтерілмейтініне көз жеткізіңіз. Қысымның жоғарылауы контурдағы ылғалдың болуына,
сондай-ақ қосылыстардың ашылуына сəйкес келеді. Барлық қосылымдардың саңылаусыз-
дығын тексеріңіз. Қосылымдарды қайта қатайтыңыз. Содан кейін сипатталған қадамдарды
қайталаңыз (3-тармақ).
4) Хладагенттi жүйеге беру үшін екі жүрісті тоқтатқыш клапанын ашыңыз (сұйықтық желісі).
Ол үшін клапанның соташығын сағат тіліне қарсы 90 градусқа бұраңыз. 6 секундтан кейін
клапанды жабыңыз. Жүйені ағып кетуге тексеріңіз.
5) Барлық жалғаулардың саңылаусыздығын тексеріңіз. Ағып кетуді тексеріңіз. Егер ағып кету
табылса, жалғауды қайта қатайтыңыз. Содан кейін, ағып кету жойылса, 6-тармаққа өтіңіз.
Егер ағып кету жойылмаса, хладагенттi қызмет көрсету порты арқылы жүйеден сорып
алыңыз. Блокаралық құбырларға арналған жалғауларды шырайналдырғылау арқылы
қайта жасау қажет. Содан кейін жүйені вакуумдау процесін қайтадан жүргізіп, жүйеде
газдың ағып кетуін тексеру қажет. Осыдан кейін жүйені хладагенттiң қажетті мөлшерімен
толтыру керек.
6) Құю құбыршегін тоқтатқыш клапанының қызмет көрсету портынан ажыратыңыз (газ желісі).
Содан кейін тоқтатқыш клапандарын (газ жəне сұйықтық желісі) сағат тіліне қарсы толық
ашыңыз. Тіреуге жеткеннен кейін клапан соташығын бұрмаңыз.
7) Ағып кетудің алдын алу үшін қызмет көрсету портының қақпағын жəне тоқтатқыш клапан-
дарының соташықтарын (газ жəне сұйықтық желісі) қатайтыңыз. Қолданылатын айналу
күшін бақылау қажет. Тарту моментін күрт арттыру үшін қажет болғаннан сəл ұзағырақ
қатайту ұсынылады.
Назар аудару!
Ағып кету жағдайында хладагенттi жүйеден толығымен шығару керек. Содан кейін жүйені
вакуумдау процесін орындау қажет. Осыдан кейін жүйені хладагенттiң қажетті мөлшерімен
толтыру керек. Толтыру көлемі құрылғының сəйкестендіру тақтасында көрсетілген.
Екі жүрісті клапан
Үш жүрісті клапан
Екі жүрісті клапан
Екі жүрісті клапан
Үш жүрісті клапан
Екі жүрісті клапан
Үш жүрісті клапан
Қызмет көрсету портының қақпағы.
Қызмет көрсету порты
