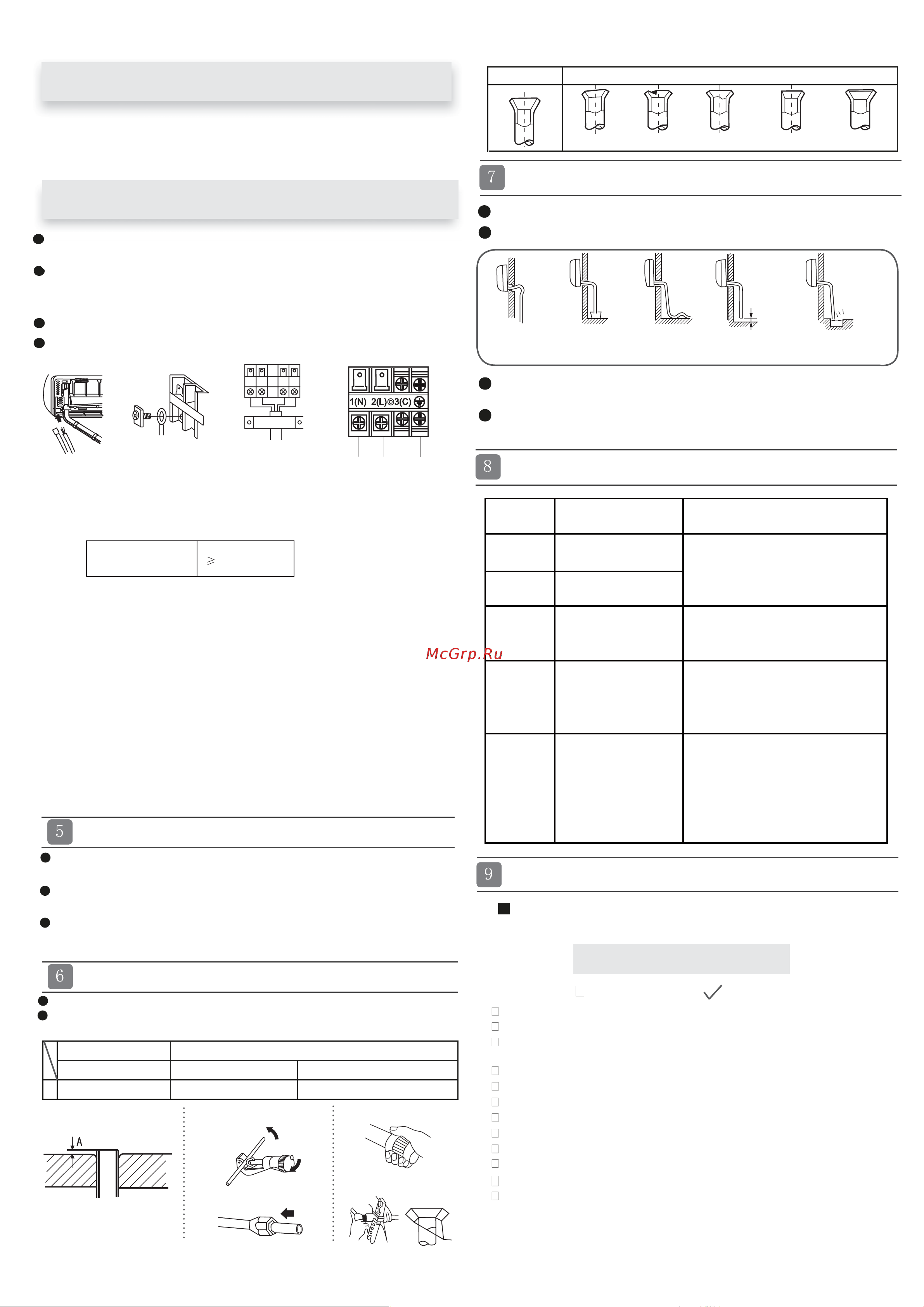

13
6. HSU-12HTM103/R3(DB) моделі үшін блок аралық кабелінің көлденең
қимасы 4G1,5мм
2
болып табылады.
Сыртқы блокқа
Блок аралық
кабель
4G х 1,0 мм
2
Код
E1
E2
E4
E7
E14
A 0~0.5мм 1.0~1.5мм 1.5~2.0мм
Ішкі блокты
KZ
Ішкі блокты орнату
Ішкі блокты орнатқаннан кейін блок аралық кабельді
қосу
1. Блокаралық кабельді сыртқы блоктан қабырғадағы тесіктің сол
жағына қарай жүргізіңіз, ол арқылы хладагент құбырлар тартылған.
2. Кабельді алға тартыңыз. Терминалды ілмек жасау арқылы кабельді
қосыңыз.
Ішкі блокты орнатқаннан дейін блок аралық
кабельді қосу
Блокаралық кабельді сыртқы блоктан ішкі блок корпусының артын-
дағы тесікке өткізіңіз.Кабельді алға тартыңыз.
Терминал блогындағы бұрандаларды босатыңыз. Кабель сымының
ұштарын терминал блогындағы байланыс ұяларына салыңыз. Содан
кейін бұрандаларды қатайту арқылы контактілерді бекітіңіз.
Қатты бекітілгеніне көз жеткізу үшін кабельді аздап тартыңыз.
Кабельді қосқаннан кейін кабельді кабель қысқышымен бекітіңіз.
Ескерту:
Кабельді қосқан кезде ішкі жəне сыртқы блоктардың терминал блогыла-
рында контактілерді таңбалау жəне нөмірлеу ұқсастығын сақтаңыз.
Бұл ережені сақтамау кондиционердің дұрыс жұмыс істемеуіне жəне
оның компоненттерінің бұзылуына əкелуі мүмкін.
1. Егер желілік кабель зақымдалған болса, өндірушіге, уəкілетті қызмет
көрсету орталығына немесе кабельді ауыстыру үшін білікті маманға
хабарласыңыз. ПВС (ВВГ) пайдаланылатын блокаралық кабельдің түрі
(H07RN-F импорттық белгісі).
2. Егер сақтандырғыш ішкі блоктың басқару тақшанда жанса, оны Т.3.15
А/250ВAC типті сақтандырғышпен ауыстыру керек.
3. Электрмонтаждау жұмыстары өңірлік нормалар мен ережелеріне сəйкес
орындалуы тиіс.
4. Желілік кабель ашасы мен қуат ұясы оңай қол жетімді болуы керек.
5. Кондиционердің қуат тізбегін ажыратқыш ретінде барлық полюстерді
ашатын жарылысқа қарсы Ажыратқышты пайдалану керек. Полюстерді
ашқан кезде контактілер арасындағы қашықтық кемінде 3 мм болуы
керек. Ажыратқышты тұрақты тізбекте орнату керек.
Қуат тізбегі
Кондиционер үшін қуат ұясы бар жеке қуат тізбегі қамтамасыз етілуі
керек.
Жоғары ылғалдылық жағдайында кондиционерді қолданған кезде,
жердің ағып кетуінен қорғау ажыратқышты орнату керек.
Басқа жағдайларда ток жүктемесінен қорғайтын автоматты
ажыратқышты орнату ұсынылады.
Хладагент кұбырларды кесу жəне кеңейту
Құбырдың ұшын құбыр кескішпен кесіңіз, бөртпелерді алыңыз.
Салмалы сомынны құбырға орнатыңыз. Құбыр кеңейткішін пайдаланып
құбырды кеңейту жасаңыз.
R-32 ұңғылағыш
Жанышқы
Қатаң жанышқы
Жанышқы (құлақты сомынмен)
Кəдімгі құбыр кеңейткішін
Жанышқы
1. Құбырды кесіңіз
2. Қылауларды алыңыз
3. Салмалы сомынны
құбырға орнатыңыз
4. Құбырды кеңейту
жасаңыз
Дұрыс Дұрыс емес
Қиғаш кесу Кетіктіктер Жаншықтар Біркелкі емес конус Ұзын конус
Дренаж желісі
Дренаж желісі əрдайым төмен қарай орналасуы керек.
Төменде дренаж желісін дұрыс орнатпау мысалдары келтірілген.
Ішкі блоктың су төгетін науасына су құйыңыз. Дренаж желісі
арқылы судың сыртқа шығарылғанын тексеріңіз.
Егер су төгетін шланг үй ішінде жүрсе, оны жылу оқшаулауымен
жабу керек.
Көтерудің
болуы
Шлангтың ұшы
суға түседі
Иілімдердің
болуы
Жерден аз
қашықтық
Шланг канализаци-
яға түседі
Авариялық дабыл
Ақаулық Себебі
Бөлмедегі температура
сенсорының қатесі
Жылу алмастырғыштағы
температура сенсорының
қатесі
Ішкі блокты басқару
тақшасын EEPROM қатесі
Ішкі блок желдеткішінің
ақаулығы
Байланыстың үзілуі.
Термистор ақаулы.
Басқару тақшасы ақаулы.
EEPROM деректер қатесі.
EEPROM қатесі.
Басқару тақшасы ақауы.
Желдеткіштің электр қозғалтқышы-
ның ішкі сымдарының үзілуі.
Электр қозғалтқышының қуат
тізбегінің үзілуі.
Басқару тақшасы ақаулы.
Сыртқы жəне ішкі
блоктар арасындағы
байланыс қатесі
Қате электр қосылымы немесе
блок аралық тізбектің үзілген
сымдары.
Басқару тақшасы ақаулы.
Орнатудан кейінгі тексерулер жəне тестілеу
Тұтынушыға Орнату жəне пайдалану нұсқаулығын қалай
пайдалану керектігін түсіндіріңіз
Келесі тармақтарды тексеріңіз
Белгішені қойыңыз
Құбырлар қосылған жерлерде хладагенттың ағуы жоқ па?
Хладагент құбырының жылу оқшауланған қосылыстары?
Сыртқы жəне ішкі блоктардың электр кабельдері терминал блогының контактілеріне
дұрыс қосылған ба?
Электр кабельдері терминал блогытарына мықтап бекітілген бе?
Дренаж паллетінен конденсат кедергісіз шығарыла ма?
Жерге қосу дұрыс орындалды ма?
Ішкі блок қабырғаға мықтап бекітілген бе?
Қуат көзі төлқұжат деректеріне сəйкес келе ме?
Жоғары шу жоқ па?
Ішкі блок дисплейі дұрыс жұмыс істей ме?
Температура реттегіші дұрыс па?
Салқындату жəне жылыту (жылу сорғысы үшін) дұрыс па?
