34
R32
4.3 МПа
R32 (2 түрі)
Максималды жұмыс қысымы Қолданылған хладагент
МПа
Аймақтық стандарттарға сəйкес келетін құбырларды пайдалану керек

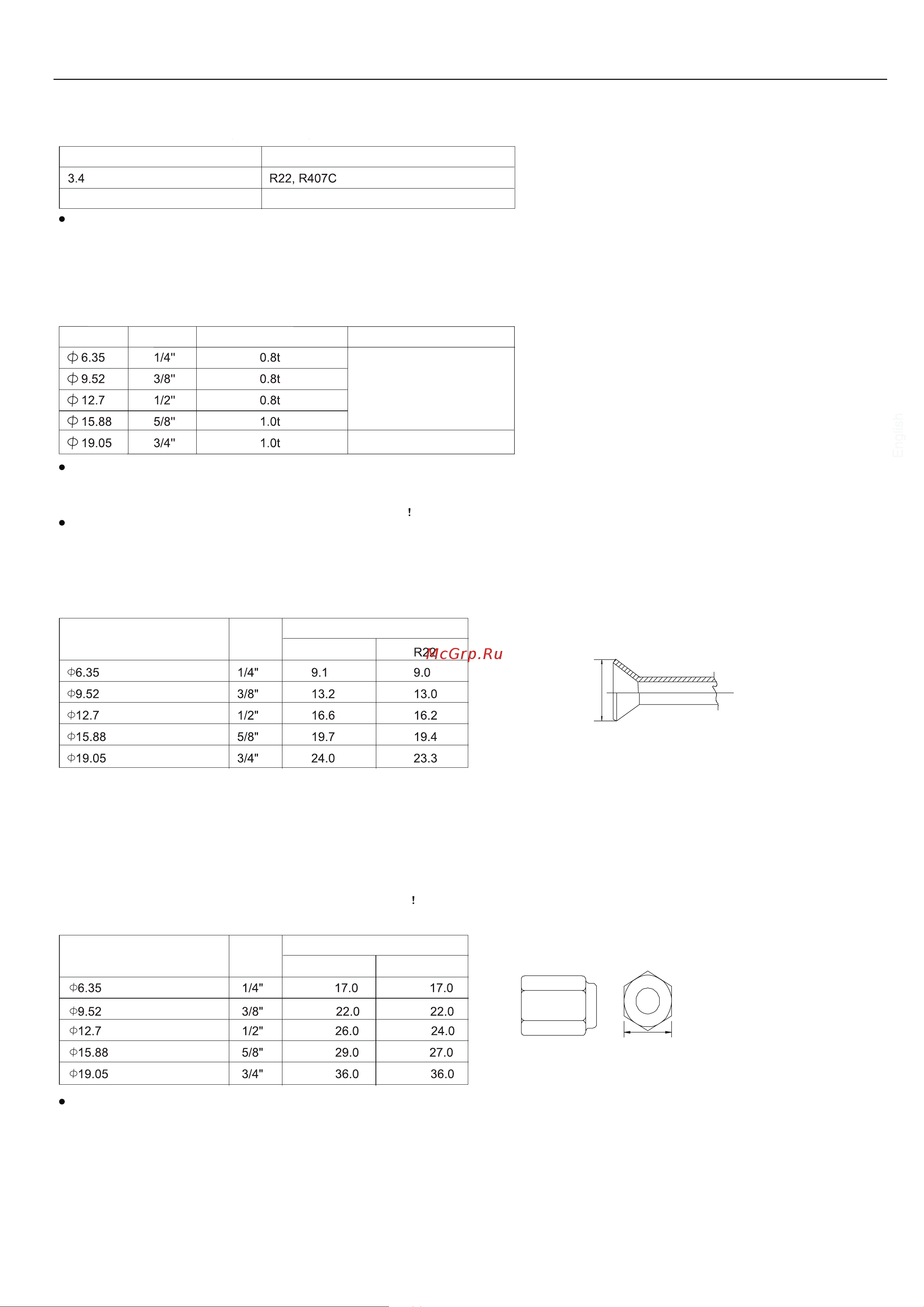

Құбыр материалы / құбыр қабырғасының қалыңдығы
Диаметрі(мм) Диаметрі(’’) Құбырдың қалыңдығы (мм)
Құбыр түрі
Жұмсақ иілгіш
құбырлар (О түрі)
Жартылай қатты (1/2Н түрі)
жəне қатты (H түрі) құбырлар
Шырайналдыру процесінде пайда болған жалғаушы конустың диаметрі (тек O жəне OL типті құбырлар үшін).
Құбырдың сыртқы диаметрі
(мм)
Құбыр
диаметрі
(’’)
А мөлшері миллиметрмен
A мөлшері
(мм)
Салмалы сомын
В мөлшері миллиметрмен
B мөлшері
R22 (1 түрі)
R32
Құбырдың сыртқы диаметрі
(мм)
Құбыр
диаметрі
(’’)
KZ
Құбырдың сипаттамасы
Қолданылатын мыс құбырларының түрі (анықтамалық ақпарат)
Хладагент құбырларының материалы. Фосформен тотыққан мыс жіксіз құбыр. ГОСТ 21646-2003. R32 жүйесіндегі жұмыс қысымы R22
жүйесіне қарағанда жоғары. Құбырдың радиалды қалыңдығы кестеде көрсетілген мөлшерден кем болмауы керек. Бұл R32 хлада-
гентін пайдалану кезінде қауіпсіз жұмысты қамтамасыз ету үшін қажет. Қабырғасының қалыңдығы 0,7 мм немесе одан аз құбырларды
пайдалануға болмайды.
Ескі буынның хладагенттері үшін Ø19,05 (3/4”) дейінгі O типті жұмсақ құбырларды пайдалануға болады. Бірақ R32 бар жүйелер үшін
жартылай қатты 1/2Н типті құбырларды пайдалану керек. Құбырдың диаметрі Ø19,05 жəне қабырғасының қалыңдығы 1,2 мм болса, O
типті жұмсақ құбырларды пайдалануға болады.
Кестеде жапон стандартының техникалық талаптары көрсетілген. Бұл кестені нұсқаулық ретінде пайдалану арқылы құбырларды
жергілікті сипаттамаларға сəйкес таңдауға болады.
R32 жүйесіндегі конустың диаметрі R22 жүйесіне қарағанда үлкен болуы керек. Бұл қосылыстың беріктігі мен саңылаусыздығын
арттыру үшін қажет. Шырайналдыру процесінде пайда болған жалғаушы конустың диаметрі (А өлшемі мм).
Шырайналдыру үшін R32-мен жұмыс істеуге арналған арнайы кеңейткішті пайдалану керек. Кəдімгі кеңейту құралын пайдаланған
кезде, мыс түтіктің шаблоннан 1,0-ден 1,5 мм-ге дейінгі қашықтықта шығуын қамтамасыз ету қажет. Сондай-ақ, кəдімгі кеңейту
құралын пайдаланған кезде құбырдың шығыңқы бөлігін өлшеу құралымен өлшеу керек. Бұл құрал мыс құбырымен жұмыс істеуге
арналған.
R32 хладагенті бар жүйелерде қосылыстың беріктігін арттыру үшін 2 типті сомынды пайдалану керек. 1 типті сомын R22 хладагенті
бар жүйелерде қолданылады (кестені қараңыз). Құбырдың кейбір диаметрлері үшін сомынның мөлшері R22 жүйелерінде қолданыла-
тын өлшемдерден өзгеше.
Кестеде жапон стандартының техникалық талаптары көрсетілген. Бұл кестені нұсқаулық ретінде пайдалану арқылы салмалы
сомындарды жергілікті сипаттамаларға сəйкес таңдауға болады.
Орнату алдында танысу үшін қажетті ақпарат
