36
Резеңке діріл
оқшаулағышы
Сыртқы блокты орнату
Орнату жəне қызмет көрсету саңылаулары
Ауа алу
Ауа шығу
Қызмет
көрсету
аймағы
Ауа алу
Арақашықтық
1 нұсқа 2 нұсқа 3 нұсқа
Кедергілер жоқ Кедергілер жоқ
Кедергілер жоқ
300 мм 300 мм
300 мм150 мм 150 мм
500 мм
Желдің бағыты
Жарамайды
Гофрленген құбыр
Анкерлі
бұранда
Сыртқы
блок
Бетон іргетас
тақтасы
Ауа шығу
KZ
Сыртқы блокты орнату
1. Аксессуарлар
Гофрленген құбыр электр сымдарының өткір бұрыштармен зақымдалуын болдырмауға арналған.
2. Сыртқы блокты орнату орнын таңдау
Орнату орны тапсырыс берушінің қалауына сəйкес таңдалады. Бұл ретте орнату орны келесі
талаптарға сай болуы керек:
•
Еркін ауа алмасуының болуы.
•
Басқа жылу көздерінен жылу бөлінбейді.
•
Дренаждық суды бұру мүмкіндігі.
•
Шығатын жылы ауа мен сыртқы блоктың шуы жақын маңдағы адамдарға жəне ғимараттарға кедергі жасамауы керек..
•
Орнату орны қар үйінділерінен жəне қалың қардан қорғалуы керек.
•
Құрылғының ауа кірісі мен шығысында ешқандай кедергілер жоқ.
•
Орнату орны қатты желден қорғалған болуы керек.
•
Орнату орны төрт жағынан ешбір құрылыстармен қоршалмауы керек. Құрылғының үстіңгі панелінен ең аз бос қашықтық
кемінде 1 метр болуы керек.
•
Құрылғыны тұйық ауа айналымы мүмкін жерлерде орнатудан аулақ болыңыз.
•
Бірнеше кондиционерлерді орнатқанда, көрші сыртқы блоктардың ауа соратын жақтары арасында қажетті орнату саңылаула-
рын сақтаңыз. Бұл тұйық ауа айналымын болдырмау үшін қажет.
3. Сыртқы блокты орнату
Құрылғыны орнату орнына дұрыс бекітіңіз. Монтаждау əдісі таңдалған орнату орнына сəйкес
болуы керек.
•
Іргетас тірегінің өлшемдері құрылғыны анкерлік бұрандалармен мықтап бекітуге болатынын
қамтамасыз етуі керек.
•
Іргетас тірегі жерге жеткілікті тереңдікте орнатылуы керек.
•
Көлденең жазықтыққа қатысты блоктың көлбеу бұрышы 3 градустан аспауы керек.
•
Құрылғының төменгі панелінде орналасқан дренаждық тесік пен тіреу бетінің арасында бос
саңылау бар екеніне көз жеткізіңіз. Саңылау конденсаттың кедергісіз ағуын қамтамасыз етуі
керек.
ЕСКЕРТУ:
(1) Бекітуді қажет ететін барлық бөлшектерді бекіткіш
бұрандаларымен бекітіңіз.
(2) Желдің екпіні ауа шығатын жерге əсер етпеуі
керек.
(3) Құрылғының жоғарғы жағынан кедергіге дейінгі ең
аз қашықтық 1 метр.
(4) Блок ешбір құрылыстармен қоршалмауы керек.
(5) Желдің қатты екпіні бар жерлерде орнату кезінде
ауа шығатын жер желге қарай орналаспауы керек.
4. Орнату өлшемдері
(барлық өлшемдер мм-де көрсетілген)
Кабель
тесігі
Электрлік
бөлімі
Моделі
W D H L1 L2 L3
HSU-09HRDN103/R3(DB)-OUT
HSU-09HRM103/R3(DB)-OUT
700 245 543.8 440 120/140 269
HSU-18HRDN103/R3(DB)-OUT
HSU-24HRDN103/R3(DB)-OUT
HSU-18HRM103/R3(DB)-OUT
HSU-24HRM103/R3(DB)-OUT
800
275 553
510 130/160 313
HSU-12HRDN103/R3(DB)-OUT
HSU-12HRM103/R3(DB)-OUT
696 256 432 140/140 280415
37

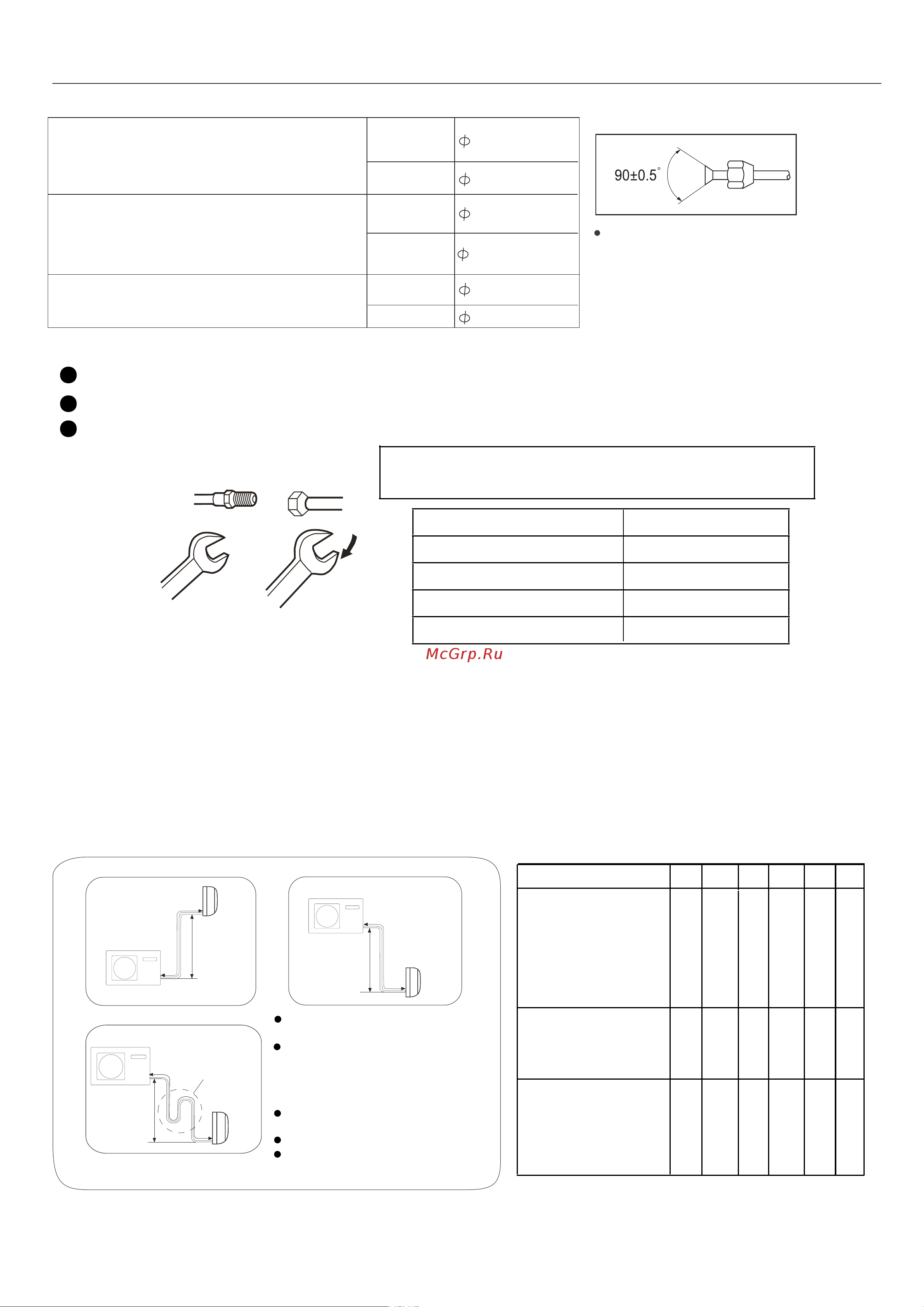

Жалғау құбырын монтаждау
KZ
Сыртқы блокты орнату
1. Жалғастырғыш құбырдың диаметрі мен жуандығы
Сұйықтық
құбыры
Газ құбыры
Сұйықтық
құбыры
Газ құбыры
Сұйықтық
құбыры
Газ құбыры
Салмалы сомыны орнатыңыз.
Содан кейін шырайналдыру
процедурасын орындау керек.
-
2. Хладагент құбырларын қосу əдісі
Құбырларды мүмкіндігінше мұқият бүгу керек. Құбырды бүгу кезінде иілу радиусы мүмкіндігінше үлкен болуы керек.
Радиусы кем дегенде 30-40 мм болуы керек. Бұл құбырдың деформациясын немесе жарылуын болдырмау үшін қажет.
Ең алдымен, газ құбырын қосу ұсынылады. Бұл орнату процесін жеңілдетеді.
Құбырлар R32 хладагентімен пайдалануға арналған болуы керек.
18~20
30~35
35~45
45~55
Салмалы
сомын
Динамометрлі
сомын кілті
Сомын кілті
Бұрамалы
біріктіргіш
Құбырға құмды, суды жəне басқа бөгде заттарды кіргізбеңіз
Айналу сəті (Н
.
м)Құбыр диаметрі(Ø)
Қосу кезінде құбырлардың орталықтарын ортаға дəл келтіру қажет.
Бұралу кезіндегі шамадан тыс күш құбырдың байланыстырушы элемент-
терінің бұзылуына жəне хладагентiн ағып кетуіне əкелуі мүмкін.
6.35 мм (1/4") сұйықтық құбыры
12.7 мм (1/2") газ құбыры
9.52 мм (3/8") сұйықтық/ газ құбыры
15.88 мм (5/8") газ құбыры
НАЗАР АУДАРУ!
Жалғаушы құбыр трассасының стандартты ұзындығы " С " метрді құрайды. (Төмендегі кестені қараңыз).
«D» метрден асатын ұзындықтар жүйе өнімділігін төмендетуі мүмкін. Сондықтан жүйені хладагентпен қосымша толтыру
керек.
Контурды қосымша толтыру құбырдың 1 метріне «E» грамм мөлшерінде жүргізілуі керек.
Толтыруды тек білікті сервистік инженерлер жасауы керек.
Хладагенттi қосымша толтыру алдында вакуумдық сорғыны пайдаланып жүйені вакуумдау процедурасын орындау қажет.
Майды
көтеру
тұзағы
Ішкі блок
Сыртқы блок
Сыртқы блок
Сыртқы блок
Ішкі
блок
Ішкі блок
A
B
A
B
A
B
Биіктіктің максималды алмасуы. «А»-дан
артық емес.
Ішкі жəне сыртқы блоктар арасындағы
биіктік айырмашылығы 5 метрден асатын
болса, майды көтеретін тұзақтарды
орнату қажет. Əр 5-7 метр сайын тік
құбырға тұзақтарды орнату керек.
Құбырдың максималды ұзындығы. B-ден
артық емес.
Құбырдың ең аз ұзындығы. Кем емес B.
Егер «В» құбырының ұзындығы «D»
метрден асса, жүйені хладагентпен
қосымша толтыру керек.
6.35х0.8 мм
9.52х0.8 мм
6.35х0.8 мм
12.7х0.8 мм
9.52х0.8 мм
15.88х0.8 мм
HSU-18HRDN103/R3(DB)-OUT
HSU-24HRDN103/R3(DB)-OUT
HSU-18HRM103/R3(DB)-OUT
HSU-24HRM103/R3(DB)-OUT
HSU-09HRDN103/R3(DB)-OUT
HSU-12HRDN103/R3(DB)-OUT
HSU-09HRM103/R3(DB)-OUT
HSU-12HRM103/R3(DB)-OUT
C D
E
A
макс.
15
5
5
20
3
25
5
7
20
3
Сыртқы блок
HSU-09HRDN103/R3(DB)-OUT
HSU-12HRDN103/R3(DB)-OUT
HSU-09HRM103/R3(DB)-OUT
HSU-12HRM103/R3(DB)-OUT
HSU-24HRDN103/R3(DB)-OUT
HSU-24HRM103/R3(DB)-OUT
B
макс.
B
мин.
10
15
20
5
7
20
3
HSU-18HRDN103/R3(DB)-OUT
HSU-18HRM103/R3(DB)-OUT
10
