F
A
C
E
D
G
4
A
F
C
E
D
G
B
Компрессор (блоктың ішінде орналасқан компонент)
Сол жақта
Оң жақта
Төменнен
оң жақта
KZ
Дренаж желісінің
көтерілуіне жол бермеңіз
Қосымша құбыр
Мəре таспасы
Оқшаулағыш таспа
арасындағы электр жалғау
Дренаж құбыршек
Жылу оқшаулау
Құбырларға арналған тесік
қақпағы.
Байланыстырушы құбырлар-
ды төсеу нұсқалары
белгілер бөлшек нөміріне
сəйкес келеді.
арасындағы қашықтық кемінде
Сол жақтағы конденсатты ағызуды пайдаланған кезде, өтетін тесік бар
екеніне көз жеткізіңіз.
көрсетеді. Жабдықтың кескіні нақты құрылғыдан өзгеше болуы мүмкін.
Сыртқы блокты бекіту
Сыртқы блокты іргетас тірегіне
қойыңыз. Сыртқы блокты сенімді бекіту
пайдаланыңыз. Бұрандамалар,
сомындар мен шайбаларды орнату
алдында дайындау қажет.
Құрылғыны қабырғаға немесе шатыр-
дың бетіне орнатқан кезде тіректі
мықтап бекітіңіз. Бұл сыртқы блоктың
құлауын немесе қозғалуын болдырмау
үшін қажет, мысалы, қатты жел мен
жер сілкінісі кезінде. Блокты көлденең
орнату керек.
Құрылғыны анкерлік бұрандалармен,
қалың металл сыммен немесе басқа
əдіспен бекітіңіз.
блокты резеңке діріл бекіткіштеріне
немесе серіппелі діріл оқшаулағышта-
рына орнату керек.
28
НАЗАР АУДАРУ
Қуатты
өшіріңіз
-
Жерге қосу
НАЗАР АУДАРУ

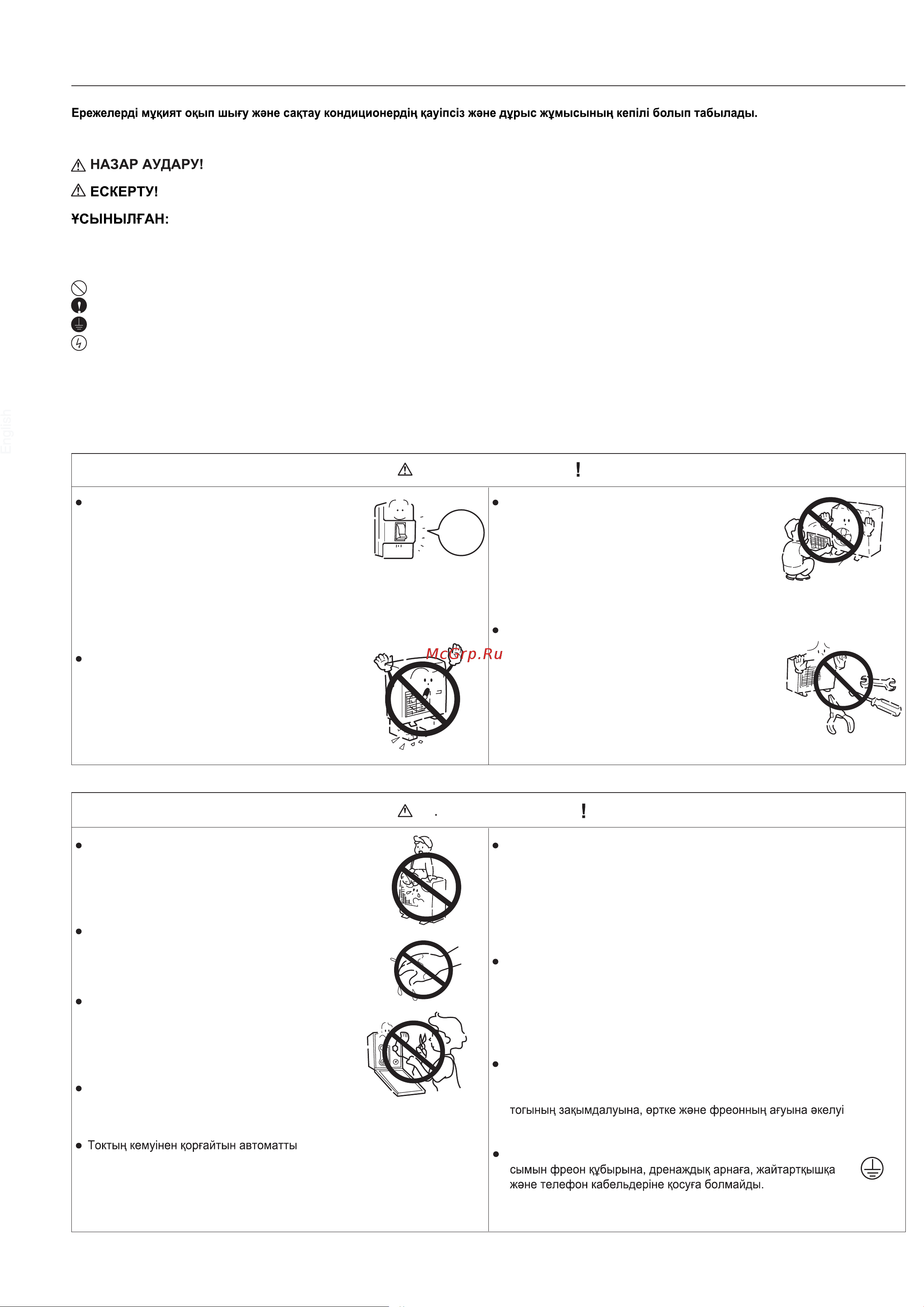

Келесі сақтық шаралары үш санатқа бөлінеді жəне оларды қатаң сақтау керек.
Қалыпты емес құбылыстар (ұшқындар, түтін иісі
жəне т.б.) пайда болған жағдайда құрылғының
қуат көзін дереу өшіріңіз. Қосымша нұсқаулар алу
үшін кондиционер жеткізушісіне хабарласыңыз.
Терезені ашып, бөлмені жақсы желдетіңіз.
Пайдалануды жалғастыру жабдықтың істен
шығуына жəне өртенуіне əкелуі мүмкін. Бұл
сонымен қатар электр тогының зақымдалуына
əкелуі мүмкін.
Кондиционерді ұзақ уақыт пайдаланғаннан кейін
ықтимал зақымдануды анықтау үшін құрылғының
тірегін мұқият тексеру қажет.
Тіректің бұзылуы құрылғының құлап кетуіне жəне
апатқа əкелуі мүмкін.
Бұл ережелерді сақтамау пайдаланушы персоналдың өліміне немесе ауыр жарақат алуына əкелуі мүмкін.
Осы нұсқауларды орындамау жарақатқа, жабдықтың істен шығуына жəне ауыр зардаптарға əкелуі мүмкін.
Бұл талаптарды сақтау құрылғының дұрыс жұмыс істеуі үшін қажет.
Нұсқауларда қолданылатын белгілер.
Белгі орындалмауы керек əрекеттер туралы ескертеді.
Белгі қатаң сақталуы тиіс нұсқаулар мен ережелерді көрсетеді.
Белгі жерге қосу қажеттілігін көрсетеді.
Мұны орындамау электр тогының зақымдалуына əкелуі мүмкін (бұл белгі құрылғының сəйкестендіру тақтасында бар).
Нұсқаулықты оқығаннан кейін оны пайдаланушыға беру керек. Бұл нұсқаулықты құрылғыға тікелей жақын жерде сақтау керек. Жөндеу жұмыстарын
жүргізу немесе қондырғыны қайта орнату қажет болса, техникалық қызмет көрсету персоналы əрқашан нұсқаулыққа жүгіне алуы керек. Құрылғы жаңа
пайдаланушыға берілсе, бұл нұсқаулықты құрылғымен бірге беру керек.
Қауіпсіздік шараларының қатаң сақталғанына көз жеткізіңіз
Сыртқы блоктың желдеткіш торын алып
тастамаңыз.
Қорғаныс торының болмауы техникалық қызмет
көрсету персоналының жарақатына əкелуі мүмкін.
Жабдыққа қызмет көрсету мен жөндеуді уəкілетті
дилерлер орындауы тиіс.
Құрылғыға біліктілігі жоқ қызметкерлердің қызмет
көрсетуі судың ағып кетуіне жəне жабдықтың
өртенуіне əкелуі мүмкін
Бұл сонымен қатар электр тогының зақымдалуына
əкелуі мүмкін.
Сыртқы блокқа ешбір зат қоймаңыз. Сондай-ақ,
сыртқы блоктың бетінде тұруға немесе отыруға
болмайды. Сыртқы блоктың бетінен адамдар мен
заттардың құлауы жазатайым оқиғаларды
тудыруы мүмкін.
Құрылғыны дымқыл қолмен ұстамаңыз. Мұны
орындамау электр тогының зақымдалуына əкелуі
мүмкін. Дұрыс номиналды сақтандырғыштарды
пайдаланыңыз.
Тек жарылыстан қорғалған сақтандырғышты
пайдалану керек. Сақтандырғыштарды басқа
құрылғылармен жəне сымдармен ауыстыру
жабдықтың дұрыс жұмыс істемеуіне жəне өртке
əкелуі мүмкін.
Дренажды шланг конденсаттың дұрыс
шығарылуын қамтамасыз етуі керек. Бұл талапты
орындамау судың ағып кетуіне əкелуі мүмкін.
ажыратқышты пайдалану қажет.
Мұны орындамау электр тогының зақымдалуына
əкелуі мүмкін.
Кондиционерді жанғыш газдары бар ортаға орнатуға
болмайды. Жүйені мұндай жерлерде орнату өртке əкелуі
мүмкін.
Кондиционерді орнатуды уəкілетті дилерлер жүзеге асыруы
керек. Құрылғыны біліктілігі жоқ қызметкерлердің орнатуы
электр тогының зақымдалуына, ағуға жəне өртке əкелуі
мүмкін.
Хладагенттің ағып кетуін анықтау, алдын алу жəне жөндеу
шараларын уəкілетті дилерлер жүргізуі керек.
Кондиционерді шағын кеңістікке орнатқанда, жазатайым
оқиғаларды болдырмау үшін қатаң сақтық шараларын сақтау
қажет. Бұл шаралар ағып кетуді анықтауды қамтамасыз етуі
керек.
Кондиционерді бөлшектеу немесе қайта орнатуды уəкілетті
дилерлер жүзеге асыруы керек.
Құрылғыға біліктілігі жоқ персонал қызмет көрсету электр
мүмкін.
Жерге қосу сымын қосқаныңызға көз жеткізіңіз. Жерге қосу
Дұрыс емес жерге қосу электр тогының зақымдалуына əкелуі
мүмкін.
KZ
Қауіпсіздік нұсқаулары
29
